dal
3-11-2009 |
|
|
|
|
|
|
AMPLIFICATORE
VERO
l'unico amplificatore al mondo che
amplifica in tensione ed in potenza con soli trasformatori
nessuna amplificazione attiva in
tensione
per mezzo degli obsoleti
triodi, tetrodi, pentodi, transistor o MOSFET che siano, come si e' fatto fino
all'ottobre 2009.
La data e' una svolta nella
riproduzione sonora Quello che
credevate non fosse possibile - oggi c'e':
2 STADI - 3
trasformatori - anche fino a 170 o 200 watt / canale
quello che i
giapponesi non han saputo fare, quello che i cinesi non sapranno copiare, quello
che gli americani non riusciranno a portare di nuovo sulla luna, nasce a Borsano
di Busto Arsizio, lo stesso paese dove esiste il SUB Woofer a doppia tromba piu'
grande del mondo.
La tecnologia
che supera ogni aspettativa nel criterio delle amplificazioni oggi c'e'.
certo bastava
pensarci. Nessuno ci ha pensato. Anzi no, qualcuno finalmente ci ha pensato
rendendo obsoleti gli amplificatori a tubi, a MOSFET, a circuiti elettronici
bilanciati, a transistor e a FET, quelli in corrente ed a transconduttanza.
Eliminando i problemi di controreazione sì e di controreazione no, eliminando
tutti i problemi relativi alle amplificazioni in tensione con elementi ATTIVI
NON LINEARI (TUBI, MOSFET, TRANSISTOR, FET ecc.) che siano che amplifichino in
tensione o in corrente.
Potenze minime 55
watt/ch
l'obsolescenza
dell'alta fedelta' sta sui libri, sulle riviste del settore, nella testa dei
progettisti che non hanno ancora compreso che l'unico elemento lineare in
assoluto tra 20 e 100.000 Hz, a cui non serve la CONTROREAZIONE NEGATIVA e puo'
gestire dinamiche di 120 dB, e' il TRASFORMATORE.
!!! TESLA ne
sa qualcosa !!!
la cosa bella?
non costa un milione
di euro come i venditori di fumo (giapponesi, americani o italiani che siano) cercano di
convincervi per abbindolarvi.
Il SUONO?
ogni commento e'
superfluo, solo chi ha la fortuna di ascoltarlo o di possederlo sa di cosa sto
parlando
con un DAC EV33, un
paio di LAURA MK3 avrete finito di dare la colpa alle registrazioni, non
abbasserete mai piu' il volume e ne vorrete sempre di piu'... chissa' perche'

|
|

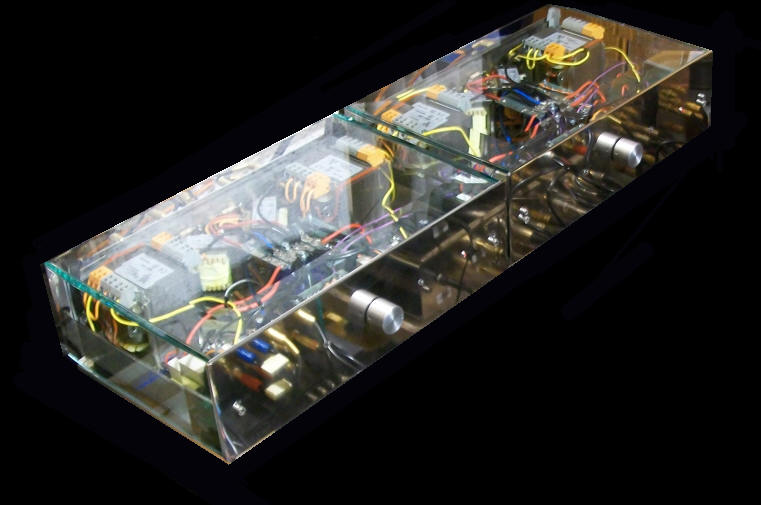

AMPLIFICATORE VERO con BLU POWER modello 55
e 80

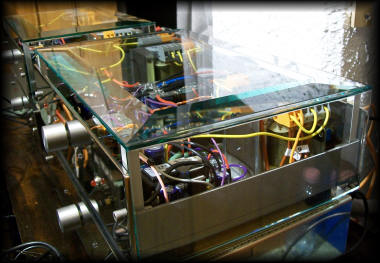

AMPLIFICATORE VERO con BLU POWER modello 120
TOP e fianchi in cristallo bisellato



|
AMPLIFICATORE VERO
INTEGRATI STEREOFONICI a 2 o 3 INGRESSI
con AMPLIFICAZIONE in TENSIONE SOLO A TRASFORMATORI - nessun elemento
ATTIVO AMPLIFICATORE DI TENSIONE - ALIMENTAZIONE BLU POWER

|

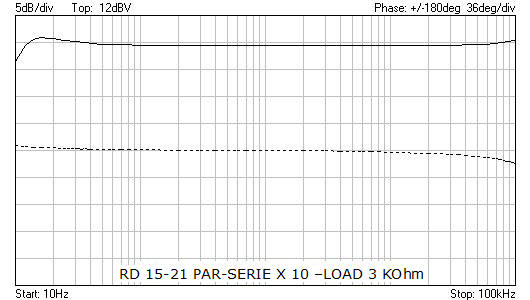

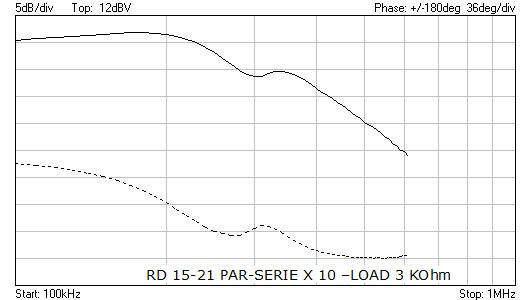

La risposta in frequenza del trasformatore di interstadio
RD 15-21, il maggior
responsabile dell'amplificazione in tensione dell'AMPLIFICATORE VERO -
risposta in frequenza: 12 Hz-230 KHz (+/- 1 dB) - linea tratteggiata:
risposta in fase. Amplificazione 20 dB (x10). Il trasformatore di ingresso
amplifica invece 6 dB (x 2). Il trasformatore di uscita amplifica
+/- 12 dB o adatta l'impedenza (vedi tabelle successive) |
 |
|
|
|
Potenza
R.M.S. |
MODELLO 55:
55+55 Watt - Trasformatore
di uscita BE51
entrambi i canali
funzionanti su qualsiasi impedenza e per qualsiasi tensione di
alimentazione NOTA:
diverse impedenze disponibili mediante configurazione interna dei
trasformatori (*)
Esempio di Potenza massima per configurazione 8 (8,1 ohm nominali – carico
minimo per massima potenza 4 ohm) del trasformatore di uscita:
|
55+55
Watt entrambi i canali funzionanti su 8 ohm |
|
64+64
Watt entrambi i canali funzionanti su 6 ohm |
|
81+81
Watt entrambi i canali funzionanti su 4 ohm
|
MODELLO 80:
70+70 Watt - Trasformatore di
uscita BE 51
Esempio di Potenza massima per configurazione 8-0A (7,7 ohm nominali –
carico minimo per massima potenza 6 ohm) del trasformatore di uscita:
|
70+70
Watt entrambi i canali funzionanti su 8 ohm |
|
80+80
Watt entrambi i canali funzionanti su 6 ohm |
|
90+90
Watt entrambi i canali funzionanti su 4 ohm
|
MODELLO 120:
120+120 Watt -
Trasformatore di uscita BET 150
Esempio di Potenza massima per configurazione 2 – OUT 9 (con alimentatore
doppio BLU POWER)
|
120+120 Watt entrambi i canali funzionanti su 8 ohm
|
|
140+140
Watt entrambi i canali funzionanti su 6 ohm |
|
175+175 Watt entrambi i canali funzionanti su 4 ohm
|
|
|
Impedenze impostabili |
TRASFORMATORE BE 51 - Non tutte le
impedenze possibili sono state calcolate - SIMIL BI-AMP
disponibile
|
0,2 ohm |
7,1 ohm |
|
0,4 ohm |
7,4 ohm |
|
0,5 ohm |
7,7 ohm |
|
0,8 ohm |
8,1 ohm -
CONFIGURAZIONE 8 |
|
1 ohm |
8,4 ohm |
|
1,8 ohm |
9,0 ohm |
|
2,1 ohm |
9,6 ohm |
|
2,4 ohm |
10,2 ohm |
|
3,5 ohm |
10,7 ohm |
|
4,0 ohm |
11,2 ohm |
|
4,5 ohm |
11,4 ohm |
|
4,7 ohm |
11,8 ohm |
|
4,9 ohm |
12,8 ohm |
|
5,0 ohm |
12,9 ohm
|
|
5,1 ohm |
13,1 ohm |
|
5,3 ohm |
14,4 ohm |
|
5,5 ohm |
16,0 ohm |
|
5,6 ohm |
16,5 ohm |
|
5,9 ohm |
18,2 ohm –
uscita cuffie |
|
6,1 ohm |
20,0 ohm –
uscita cuffie |
|
6,4 ohm |
20,6 ohm –
uscita cuffie |
|
6,6 ohm |
23,0 ohm –
uscita cuffie |
|
6,8 ohm |
25,7 ohm –
uscita cuffie |
|
TRASFORMATORE BET 150 - vengono riportate
a modo di esempio solo le impedenze sopra i
5 ohm. Sotto i 5 ohm disponibili circa altre
25 possibilita' (per ora non riportate in
tabella) |
|
5 ohm |
10,7 ohm |
|
5,2 ohm |
11,3 ohm |
|
5,3 ohm |
12,0 ohm |
|
5,8 ohm |
12,7 ohm |
|
6
ohm |
13,5 ohm |
|
6,2 ohm |
14,3 ohm |
|
6,5 ohm |
16,0 ohm |
|
6,6 ohm |
|
|
6,9 ohm |
|
|
7,0 ohm |
|
|
7,4 ohm |
|
|
7,5 ohm |
|
|
7,9
ohm |
|
|
8,0 ohm |
|
|
8,3 ohm |
|
|
8,5 ohm |
|
|
8,6 ohm |
|
|
9,0 ohm |
|
|
9,3 ohm |
|
|
9,6 ohm |
|
|
9,9 ohm |
|
|
10,2 ohm |
|
|
10,6 ohm |
|
| |
|
|
Linearita' in Frequenza
in regime sinusoidale statico |
Modello 55:
|
14 Hz - 70.000 Hz -3 dB
a 2 watt/8ohm |
|
22 Hz - 65.000 Hz -3 dB al 90% della potenza massima/8 ohm
|
Modello 80:
|
14 Hz - 70.000 Hz -3 dB
a 2 watt/8ohm |
|
24 Hz - 65.000 Hz
-3 dB al 90% della potenza massima/8 ohm |
Modello 120:
| 17
Hz – 70.000 Hz -3 dB a 2 Watt/8 ohm |
|
20 Hz - 70.000 Hz -3 dB al 90% della potenza
massima/8 ohm |
|
|
Sensibilita' |
Modello 55: 1
volt
Modello 80: 1,11 Veff
Modello 120: 1,25 Veff
Ingresso a trasformatore.
Impedenza di ingresso 600 ohm bilanciato o sbilanciato - impostazione di fabbrica (in alternativa 150
ohm). L'amplificatore non viene costruito con ingresso ad alta impedenza. |
|
Rapporto S/N |
>= 125 dB
|
|
THD |
MODELLI
55 ed 80 < 0,25 %
fino a 10 Watt
MODELLI 55 ed 80 < 0,5 %
fino al 90% della potenza massima
MODELLO
120: distorsione di 3a armonica 0,05 % a 1 Watt 1 KHz
|
|
DISTORSIONE di INTERMODULAZIONE DINAMICA |
Assente |
|
Stadi
utilizzati |
Amplificazione in tensione per mezzo di 3 trasformatori in cascata Royal
Device e 2 adattatori di impedenza per pilotaggio a bassa impedenza del
primario del trasformatore d'interstadio e d'uscita,
con ASSENZA di controllo della
corrente circolante nei primari = controreazione negativa locale in corrente uguale a ZERO. Nessun anello di controreazione TOTALE. |
|
Dimensioni
Amplificatore (L x
P x A) |
390
x 245 x 83 mm |
|
Dimensioni
Alimentatore BLU POWER (L x
P x A) |
140 x 240 x 80 mm |
|
Peso totale |
20
Kg |
|
Finitura Chassis |
Frontale in
ACCIAIO INOX a specchio - Chassis in acciaio inox satinato o a
specchio.
Alimentatore esterno in profilato 6,5 mm vernice metallizzata BLU e frontali INOX a specchio.
2 Ingressi selezionabili posteriormente o 3 ingressi selezionabili da
frontale. |
|
NOTE particolari |
Disposizione interna DUAL MONO. Gli AMPLIFICATORI BLU EYES non possono
essere aggiornati ad AMPLIFICATORE VERO.
|
|
NOTE
ALIMENTATORE
BLU POWER |
L’alimentazione
BLU POWER
“Schumann WAVE compatible”
a differenza delle alimentazioni standard
fornite, produce un suono eterico legato alle
caratteristiche dell’emissione della risonanza
del campo elettromagnetico del globo terrestre (frequenza
di Schumann) in assenza di 50 Hz. Il particolare
sistema studiato si slega inoltre in ottima
parte dalla variabilita’ della frequenza del
globo terrestre condizionata dalla latitudine e
dalle emissioni piu’ o meno intense del campo
elettromagnetico a 50 Hz e dalle interferenze
metereologiche, nonche’ stabile in funzione
della variabilita’ della rete elettrica,
mantenendone costante le caratteristiche delle
amplificazioni da un punto di vista sonoro.
Implementato di serie nell’amplificatore VERO,
prefono VERO
e nel BLU EYES EVOLUZIONE + BLU POWER,
evita l’utilizzo di generatori Schumann ed
antenne in casa per ottenere lo stesso effetto,
evitando
inoltre
ulteriore inquinamento provocato da campi
elettromagnetici
a 50 Hz
influenti sul corpo umano |
|
NOTE GENERALI |
Circuito amplificatore a due stadi
accoppiati con trasformatore interstadio ROYAL
DEVICE.
Alimentazione a 14 celle pi-greco induttive.
Il pilotaggio non puo' controllare
la corrente nei primari dei trasformatori sia di interstadio che di uscita.
Pilotaggi a bassissima impedenza. ALIMENTATORE BLU
POWER applicato e funzionante in concomitanza con la
TECNOLOGIA EVOLUZIONE Royal Device. Connettori ingressi RCA
dorati HI-END, connettori dorati per connessione
diffusori,
potenziometro di volume
di ingresso-manopola in alluminio pieno lucidatura a mano. Eliminazione di tutti i circuiti di compressione del suono
(differenziali, cascode, totem pole,
MOSFET, FET, TRIODI, TETRODI o PENTODI mancanti di perfetta linearita'). LED frontali BLU con
sola funzione di PEAK. LED
ROSSO per funzione Acceso e intervento switch TERMICO. Alimentazione
Singola e condensatore di uscita in serie ai diffusori
per protezione. Nessun
MICROPROCESSORE. Anche
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita.
caratteristiche sempre in
miglioramento senza preavviso. |
|
|
CONNESSIONE COME VE L'HANNO INSEGNATA E CHE
CREA PROBLEMI alla riproduzione sonora |
CONNESSIONE CHE SUONA IN MODO CORRETTO. VA
RICERCATO IL GIUSTO ADATTAMENTO
usando il giusto accoppiamento del trasformatore
di USCITA che fa da adattatore di smorzamento
regolabile (vedi Fig. successive) |
|
 |
 |
|
|
|
|
ESEMPIO DI INTERCONNESSIONE
DEL TRASFORMATORE CON DOPPIE USCITE PER simil
BI-AMP con disaccoppiamento tra woofer e
tweeter con 2 secondari separati, senza
differenza di impedenza ed ampiezza.
|
ESEMPIO DI INTERCONNESSIONE DEL TRASFORMATORE
CON DOPPIE USCITE PER simil BI-AMP con
disaccoppiamento di 0,6 dB tra woofer e
tweeter.
|
|
 |

|
|
SISTEMA leggermente SOVRA SMORZATO
L’impedenza
di uscita scelta sul trasformatore e’
leggermente piu’ bassa (0,3 – 0,4 ohm)
rispetto alla giusta risposta ai transitori
.
|
SISTEMA correttamente SMORZATO
L’impedenza
di uscita scelta sul trasformatore determina
la giusta risposta ai transitori da parte
dell’altoparlante
|
SISTEMA leggermente SOTTO SMORZATO
L’impedenza
di uscita scelta sul trasformatore e’
leggermente piu’ alta (0,3 – 0,4 ohm)
rispetto alla giusta risposta ai transitori
.
|
SISTEMA
decisamente SOTTOSMORZATO
L’impedenza
di uscita scelta sul trasformatore e’ piu’
alta (0,6 – 0,7 ohm) rispetto alla giusta
risposta ai transitori .
|
|
 |
 |
 |
 |
|
|
|

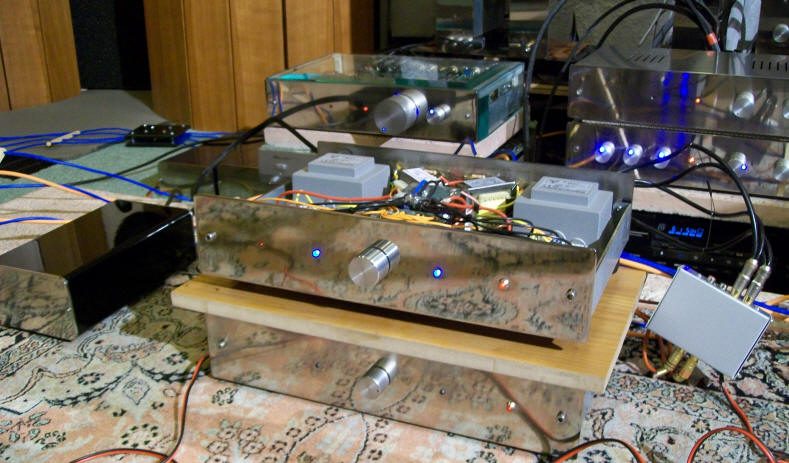

AMPLIFICATORE VERO+BLU
POWER sotto, BLU EYES EVOLUZIONE+BLU POWER sopra in commutazione diretta
di ascolto, per non avere dubbi, ripensamenti e sensazioni soggettive.. a
differenza del BLU EYES, L'AMPLIFICATORE VERO tiene sempre spenti gli
occhi blu e li accende solo quando si arriva al limite fisico del
segnale..... che sembra essere infinito e senza cedimenti di sorta oltre che di
inverosimile e spiazzante definizione VERA

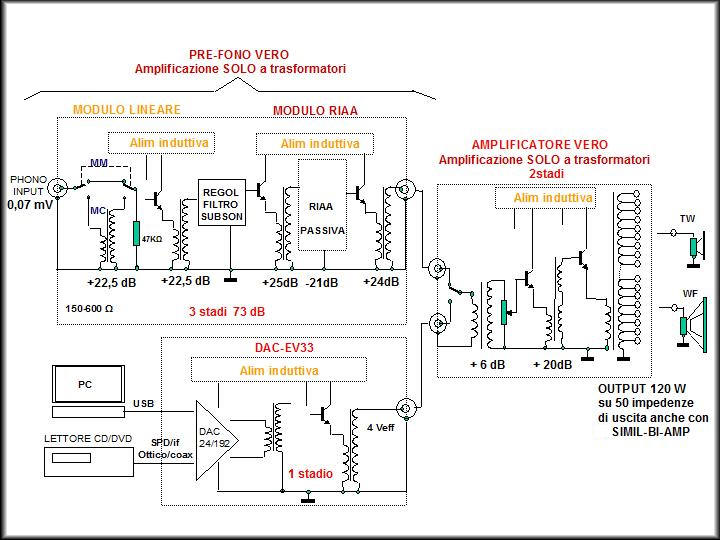

La completa catena
di amplificazione a SOLI TRASFORMATORI con
soli 5 stadi per passare da
0,07 millivolt con il
PREFONO VERO a
120 Watt su 8 ohm nel silenzio piu' assoluto
e con un suono VERO per una musica VERA e
non riprodotta

|
|

--------------------------------------------------
From: <prionbo>
Sent: Wednesday, March 10, 2010 5:54 PM
To: "rdellecurti"
Subject: AMPLI VERO 55
Caro Roberto,
premettendo di essere prossimo ai 40 anni di
"anzianità", mi compiaccio rappresentarTi
queste prime considerazioni post breve
ascolto Ampli Vero 55. Intanto passami
l'ossimoro: un autentico "tsunami
vellutato". Indi caldeggio variazione da
Ampli Vero a "NO AMPLI" o "NOVA
LUX", per la scioltezza con cui fa
assurgere ad evento reale quel che gli altri
si curano di riprodurre (con fedeltà). Detti
altri stanno infatti alla tua nuova creatura
così come la
nebbia che
"agli irti colli piovigginando sale"
sta
all'aurora boreale!
Sappi che ho ascoltato e avuto (e ancora
oggi in parte posseggo) vari integrati, pre
e finali sia a transistor che a valvole,
tutti di indiscussa (sin qui) qualità. Ma
ora privi di senso e motivo di sola
affezione per un tempo che fu.
Roberto P. (Lucca)
rdc>per
la serie: l'obsolescenza
dell'alta fedelta' sta sui libri, sulle riviste del settore, nella testa dei
progettisti che non hanno ancora compreso che l'unico elemento lineare in
assoluto tra 20 e 100.000 Hz, a cui non serve la CONTROREAZIONE NEGATIVA e puo'
gestire dinamiche di 120 dB, e' il TRASFORMATORE.
Ora l'obsolescenza sta anche nei ricordi e
nell'affezione, magari in un armadio.
sì Roberto, e' nata una NUOVA ERA, ma lo
sanno ancora in pochi, gli altri stanno
ancora pensando se usare la valvola del
vattelapesca forse ... ed i
trasfromatoridiuscitagiappoKondoAltaTamura..
forse.. non sanno ancora che TSUNAMI si e'
scatenato, Hai detto bene TSUNAMI, quando lo
capiranno sara' TROPPO TARDI. A nulla
servira' correre
Di questo posso "ringraziare" (o forse voi
oggi dovete ringraziarlo) un bravo
amico progettista italiano a cui chiedevo di
costruirmi amplificatori a triodi per i miei
diffusori. Me ne fece uno, poi il secondo
non arrivava mai (aveva altro da fare)...
alla fine ho alzato le maniche e mi sono
dato da fare. A volte, veramente gli
TSUNAMI, non sai ne' da dove arrivino e ne'
quando arrivino. Sono contento che lo
TSUNAMI questa volta sia io a provocarlo.
Troppo bello.
rdc>per
la serie n.2: mai svegliare il can che
dorme. Molti pero' non si accorgono che c'e'
il cane. Troppo tardi
From:
Roberto Scalvini
Sent: Wednesday, February 17, 2010 1:54 AM
To: rdc
Anche all'ultimo Top Audio erano presenti
impianti iper costosi e pluri premiati, e pur non potendo dire che
questi siano "scarsi" in assoluto, si esce dalle salette (o saloni ....) con
un qualcosa che non torna..... il ns. cervello si
sforza di capire cosa non và e si immaginano frasi del tipo: "bel suono,
però forse mancava un pizzico di punch", oppure "ah, forte questo,
peccato che le voci siano un pò troppo grosse", oppure ancora "si
bella timbrica, ma l'immagine proprio non c'era" e via dicendo... chi non
ha provato almeno un pò del senso di frustrazione che ho provato io uscendo da
una sala del genere alzi la mano.....
Forse allora mi stà sfuggendo qualcosa di
importante: quel qualcosa l'ho capito solo dopo aver ascoltato l'impianto
"base" Royal Device, quel qualcosa si chiama RIPRODUZIONE REALE,
non è HI-END, né HI-FI, non è un problema di come apostrofiamo la questione, è
semplicemente un'altra cosa, è come guardare proprio figlio dalla finestra o
guardarlo in fotografia.....
(click per la lettera completa)
|
----- Original Message -----
From: libero
Sent: Wednesday, December 16,
2009 6:27 AM
Subject: Fantasmagorico fuoco
d'artificio con AMPLI VERO
Mio sorprendente RobDC
Quando mi arrivano i tuoi giocattoli,
mi aspetto sempre qualche cosa di
nuovo ma devo confessarti che questa
volta sono rimasto veramente sorpreso
ed un po’ interdetto.
E’ tutto completamente nuovo, a
cominciare dalla spazio fisico della
stanza, con riflessioni e vibrazioni
diverse che fino ad ora non avevo
neanche minimamente testato.
Ho riacceso l’impianto per la prima
volta ieri sera quando ho montato
l’ampli, da quando sono in questa casa
perché non avendo preparato cavi ed
altro, non mi era andato di cablare
tutto per poi rismontare, inscatolare,
spedire, ecc.
Quindi, sia pure tutto un po’
accroccato (al cavo di potenza
EPIGENETICO manca ancora qualcosa ed i
cavi di segnale sono ancora i “vecchi”
fatti “scopiazzando” il tuo “Ponte di
Sidney” mentre le LAURA MK3 sono
fuori allineamento nei componenti ),
il lettore è nuovo, scelto solo per la
qualità dell’uscita digitale girando
per mesi in rete e finendo poi su un
economicissimo quanto notevole Pioneer,
quando ho acceso ed avviato il brano
tre del tuo CD tenendo il volume sulle
12, …… lo spettacolo è stato
pirotecnico nel vero senso della
parala ed ho “beccato” una pericolosa
scarica di adrenalina alle prime note
quando tutto ha cominciato a
tremare!!!
Non so cosa abbiano pensato i vicini
per i tre o quattro minuti che ho
lasciato tutto scorrere, ma io non
riuscivo a muovermi dalla poltroncina
su cui ero seduto, mentre con la coda
dell’occhio cercavo di vedere dove
fosse la batteria che suonava.
Impressionante!!! Il pavimento ha
cominciato a tremare fisicamente ad
ogni colpo di cassa, una sensazione
mai provata prima, una fuoriuscita di
suono asciutta e limpida, non una
sbavatura, nessun suono più lungo di
quanto il cervello si aspettasse,
tutto incredibile considerando l’accrocco
di cui ti parlavo!!
Credo che ne ascolterò delle belle nei
prossimi giorni quando finalmente
aprirò gli “scatoloni” dei CD ancora
imballati.
Mi fermo qui, … non so che altro
dirti… troppo poco fatto ed ascoltato
per entrare nei particolari ma ti
ripeto, sono veramente impressionato!
A presto per i commenti … prevedo un
fine settimana impegnativo
Grazie vecchio mio!
P.S. Non far caso all’ora … mi alzo
sempre presto la mattina
----- Original Message -----
From: Luca
Sent: Friday, November 13, 2009
8:17 AM
Subject: Ieri sera
Ciao Roberto
Innanzitutto grazie per la tua (solita)
grande ospitalità: ogni volta che vengo mi
accogli come un vecchio amico e ciò mi è
molto gradito, te l'assicuro.
L'esperienza sonora di ieri sera è stata
esattamente come me l'aspettavo. Ha
confermato in pieno le mie aspettative e
forse, sotto certi punti di vista, è
andata oltre ( verso il BLU EYES MK2)
Quello che in parte mi ha spiazzato (anche
se me lo immaginavo) è l' aspetto
economico..2500€ di differenza per me,
ora, sono un po' tantini...Non sto dicendo
che l'ampli non li valga, anzi: per il
livello raggiunto credo che questa
elettronica (e forse anche le altre) siano
quasi "regalate"...
Ora però non ti montare la testa: non
alzare il listino, almeno fino a quando
non ho messo da parte i soldini x il MIO
AMPLIFICATORE VERO :-))
Bella serata e chiacchierata
"istruttiva"...
Come sempre ci si lascia avendo imparato
qualcosa in più...
Grazie
|
|
|
 |
 |
|
