BLU CLEAR

UNO PER TUTTI, TUTTI PER UNO

CONDIZIONATORE / RIFASATORE/ / DISACCOPPIATORE / FILTRO e MULTI-DISTRIBUTORE di RETE

Servivano davvero dei caterpillar e gru nei due cantieri da parte casa a dovermi smuovere per realizzare cio' che non ho mai voluto fare. Per essere sincero fino in fondo, anche le richieste varie di possessori di sistemi ROYAL DEVICE hanno avuto il loro peso. Ma non ce n'e' abbastanza di offerta sul mercato per queste cose? Da cio' che percepisco, forse non c'e' abbastanza sicurezza dei risultati a volte solo teorici e a volte aleatori e di conseguenza una mancanza di fiducia. Del resto chi sposa una filosofia, non puo' essere abbandonato.

Si vede che il momento nella vita, prima o poi arriva per tutti, così come le numerose richieste di un DAC esterno MADE in Royal Device (per ora sopravvivo con i lettori CD con TDA 1541 A (e corone varie) che ho). Il tempo bisogna impegnarlo bene, non buttarlo. E la gente che mi conosce da tempo, ormai sa, che se non arriva almeno da una mia esigenza personale, le cose non escono.

Era da un po' di tempo che mi accorgevo che di giorno, gli ascolti andavano e venivano, la qualita' scadeva come se tutto fosse offuscato, non distinto, insomma, POCO CHIARO.  E' stato lo spunto per studiare qualcosa che su impianti audio  senza controreazione, hanno sempre  invece dato problemi. Realizzare un CLEARING generale senza toccare la qualita' sonora raggiunta e' difficile.  In piu' sempre con il dubbio che un filtro, o un condizionatore o qualsiasi altro diavolo a 4 messo lì in serie, potesse comunque dare fastidio quando la rete e' invece pulita come di solito lo e' nelle ore serali. Il target da raggiungere era difficile, dato che ci dovevo mettere i miei BLU EYES e la mia EV3, nonche' tutto il resto. E dato che ho sempre odiato cose sparse in giro per la sala, mi sono prefisso il target di avere tutto il possibile in poco spazio e con molta razionalita'.

Quindi ecco un CONDIZIONATORE/RIFASATORE/DISTRIBUTORE/DISACCOPPIATORE nonche' FILTRO di rete che non guasta il suono dei miei BLU EYES + EV3 + CDP nemmeno quando la rete e' pulita come di sera, anzi.. devo dire che con questo BLU CLEAR ci ho pure guadagnato e notevolmente. Nello studio si scoprono sempre cose nuove,  che ti portano poi a realizzare qualcosa di diverso dalle solite cose messe lì, tanto perche' provare non guasta e magari ne parlano anche bene. E' questo che la gente vuole da me oggi,ed io cerco di dare cio' che posso. Molti sono stanchi di sentirsi dire " attacca questo e prova", se poi non va bene, al massimo non lo metti. Non e' nella mia mentalita' di certo un approccio di questo genere. Certo io dico sempre: prima il risultato e poi la dimostrazione. Oggi comprendo perche' la gante vada ancora a casaccio e non comprenda. Oggi ho ancora piu' chiaro il perche' sostituendo dei cavi di alimentazione a volte va tutto bene ed a volte va peggio.

Dopo innumerevoli prove di sera e di giorno, ad alto e basso volume, con soluzioni di questo e quell'altro tipo, alla fine tutto e' stato studiato per ottenere un disaccoppiamento tra parti ANALOGICHE PURE ad alto assorbimento, PARTI ANALOGICHE a BASSO assorbimento e PARTI DIGITALI.

La struttura interna e' fatta in modo da separare le alimentazioni tra Lettore CD (ma anche il MOTORE di un giradischi) verso l'amplificatore o il preamplificatore per ridurne le interferenze. E funziona. Funziona proprio bene direi.

In pratica, (mooolto pratica), la HHHHHHH aspirata sotto la voce, che compare alla cantante LINDA RONSTADT (bella la cantante), il THANK-you di Eric CLAPTON che esce con una A invece che come un normale ringraziamento, gli applausi delle persone che spaccano i timpani, ebbene tutto si ricompone con un bel BLU CLEAR.

"CLEAR BLUE" magari da un punto di vista inglese sarebbe stato piu' corretto, ma a me che mi frega? Ecco appunto, non mi frega... per cui... quello che alla fine struttura il BLU CLEAR viene di seguito riportato:

1 - filtraggio a celle L/C verso armoniche di rete con parziale condizionamento e rifasamento di rete. Filtraggio gia' dalla 3a armonica (-1dB)  - 5a armonica (-2,5 dB). Filtraggio disturbi di rete a radiofrequenza, transitori e sovratensioni.

2 -  Presiere di rete VIMAR attacchi UNIVERALI (Italiana doppia 10/15 A - SCHUKO e USA)

MODELLO 9  : N. 3  a 3  - totale 9 prese

MODELLO 10: N.2  a 3  e N.1 a 5. TOTALE 11 prese

le presiere sono DISACCOPPIATE e filtrate singolarmente ognuna da una cella di filtro.  Potenza massima prelevabile da ogni presiera 800 VA. Totali 2,4 KWatt.

3 - disaccoppiamento a 50 Hz  a celle induttive/capacitive tra le presiere, al fine di ridurre le interferenze di carico delle alimentazioni dei dispositivi connessi. Disaccoppiamento reale tra 2 presiere a 1KHz: 25 dB !!! con drastica riduzione del trasferimento delle armoniche generate dagli alimentatori di amplificatori di potenza (carico capacitivo che deforma la sinusoide a 220 Volt) verso utenze a basso assorbimento quali preamplificatori, lettori CD, sintonizzatori, pre-fono RUBINA EVOLUZIONE, EV3 ed altro. La forma d'onda di queste rimane disaccoppiata dalle interferenze dei carichi di alta entita'.

4 - interruttore per esclusione del condizionamento/filtro di una presiera (BYPASS di una presiera). Solo protezioni sovratensioni/disturbi impulsivi sempre inserite

5 - fusibile generale di protezione

6 - Protezioni alle sovratensioni singole su ogni ramo di disaccoppiamento

7 - Contenitore a schermo elettromagnetico a bassa frequenza spessore 6,5 mm - chassis estruso con vernice BLU CLEAR

8 - Frontale in acciaio INOX 4 mm (con nickel - elemento indispensabile al 75% nel mu-metal) per aumentare l'effetto di schermo a frequenze di rete - finitura  a specchio

9 - razionalizzazione degli spazi e delle distribuzioni - assorbimento massimo 800 VA (1000 VA di spunto) per ogni singola presiera di rete. TOTALE 2700 VA. Potenza distribuita e filtraggio identico per ogni presiera indipendente.

10 - condensatori di rifasamento, filtro e condizionamento ad alta corrente.

11 - condensatori di bypass per radiofrequenza propilene metallizzato dotati di armature in FILM BIMETALLIZZATO  con armature in FOGLIO METALLICO

12 - induttori ad alta corrente di saturazione: 4 ampere nominali continui a 50 Hz con  nucleo a lamierini (non induttori per radio-disturbi con nucleo di ferrite o compositi per applicazioni antidisturbo)

peso totale 12 Kg.

cosa NON FA:

1 - isolamento galvanico dalla rete

2 - stabilizzazione di rete  (con ampli senza controreazione la stabilizzazione e' deleteria - vedremo piu' avanti se esiste una soluzione attuabile e sempre se serve)

In simulazione con MICROCAP (SW di simulazione a computer) l'attenuazione delle armoniche e' di:

 -40 dB a 10 KHz,

- 92 dB a 100 KHz e

-132 dB a 1 MEGAHERTZ (cosa quasi sempre non veritiera dato che la riadiofrequenza viaggia sopra i fili). Il limite pratico del filtro non lo si puo' misurare molto facilmente a meno di non avere strumentazione supersofisticata. Di seguito vengono riportate le MISURE EFFETTIVE (vedi grafici):

ATTENUAZIONE REALE A 100 Hz: 0,3 dB

ATTENUAZIONE REALE A 500 Hz: 6,5 dB

ATTENUAZIONE REALE A 1 KHz: 12,6 dB

ATTENUAZIONE REALE A 10 KHz: 38,6 dB

ATTENUAZIONE REALE A 70 KHz:  70  dB (presiera a meta' carico) - 77 dB ( a carico minimo 10%)

ATTENUAZIONE REALE da 70 KHz in poi: NON MISURABILE per limite del sistema di misura (ipotizzabile 83 dB a 100 KHz). Tra i 100 KHz ed 1 MHz le cose non sono prevedibili e di solito si appiattiscono con andamenti casuali in funzione delle capacita' parassite.

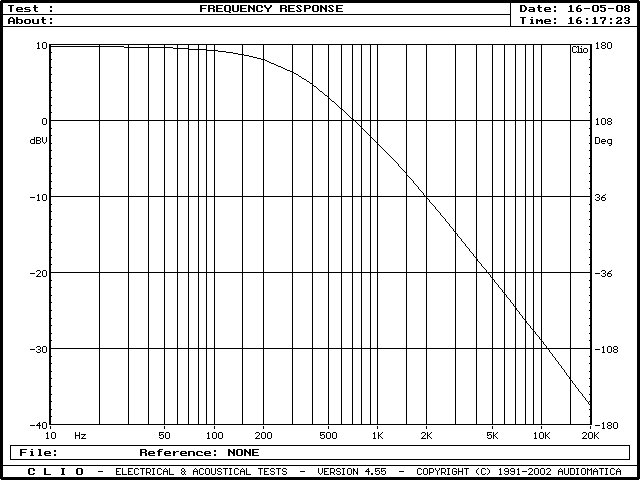

L'ATTENUAZIONE EFFETTIVAMENTE MISURATA con CLIO da 10 Hz a 20 KHz di uno dei filtri implementati nel BLU CLEAR

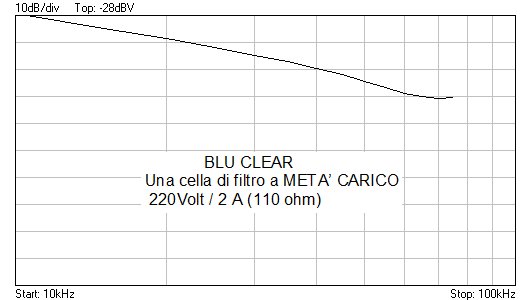

L'ATTENUAZIONE EFFETTIVAMENTE MISURATA  da 10 KHz a 70 KHz su una presiera

(3 celle di disaccoppiamento - una per presiera)

Data la particolare scelta un po' inusuale del BLU CLEAR (condizionamento parziale di rete, rifasamento, alto disaccoppiamento tra le presiere a disposizione, alto filtraggio a frequenze alte, ecc) penso sia la soluzione ottimale per risolvere in modo DIRETTO la gran parte dei problemi legati alla rete su sistemi senza controreazione alcuna come chi possiede amplificatori BLU EYES, EV3, Prefono RUBINA 3, DAC Modificato o CDP modificato ecc. Il manuale fornito da' le istruzioni su come collegare l'intero impianto Royal Device per ottenere il meglio. Cose semplici che cambiano la vita.

Certo, penso che la cosa sia applicabile piu' che bene anche con impianti audio con controreazione. La cosa difficile, dalla mia esperienza e' infatti quella di NON FARE SUONARE MALE un sistema audio in assenza di controreazione indipendentemente dal fatto che la rete sia a posto o no o che ci siano disturbi di rete a radiofrequenza o meno. E BLU CLEAR non solo lo garantisce, ma migliora sempre l'ascolto.

Se volete, potete provare. Se un pezzo e' disponibile, potrete sempre sentire se la stessa cosa succede anche a casa vostra...

BLU CLEAR e' completamente progettato (e realizzato a mano completamente FILATO) da Royal Device .

altre caratteristiche o finitura (metallizzazione, micalizzazione o colore) su richiesta.....

nel manuale, tutte le dritte per connettere il nostro impianto audio Royal Device al meglio, per altri impianti linee guida di carattere generale sulle interconnessioni (come e perche')

Un'esperienza sicuramente da provare

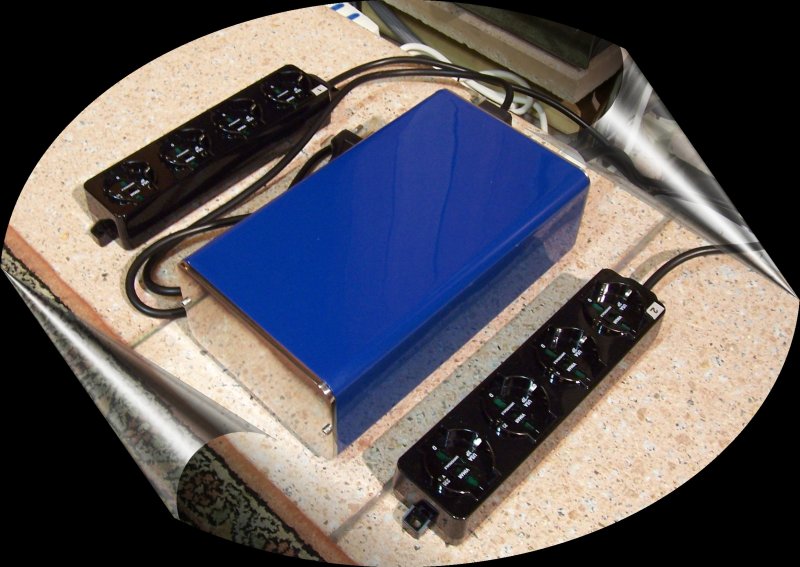

nella foto il primo modello a 2 distribuzioni disaccoppiate (a giorni foto del modello a 3 distribuzioni sempre separate,  filtrate e disaccoppiate)

Provata appunto in diverse configurazioni

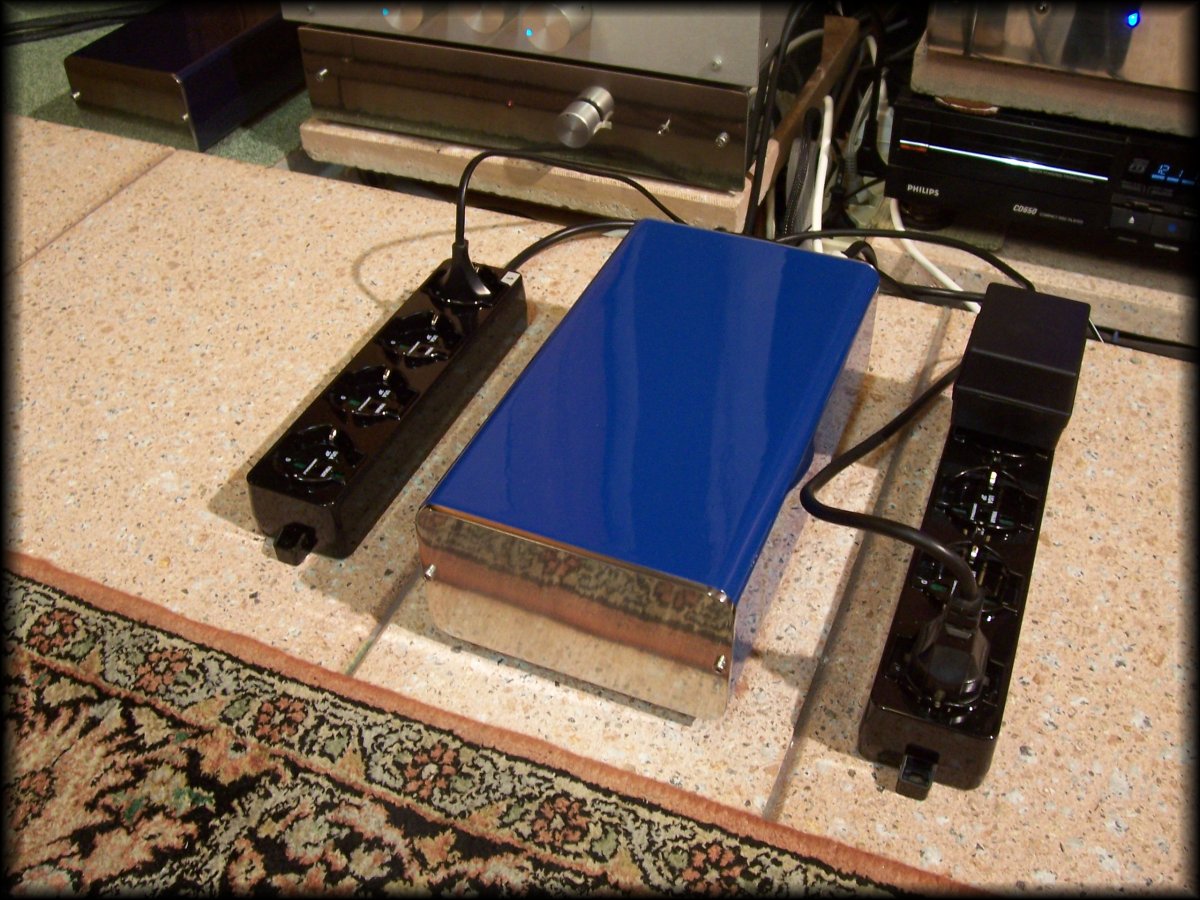

nella foto il test con l'amplificatore BLU EYES MKII  il lettore CD con TDA 1541A silver crown ad alimentazioni induttive e la relativa EV3 esterna
