Finisce l'era del suono compresso
e fastidioso rilevabile su sistemi audio commerciali dovuti all'utilizzo di
controreazione locale e totale, dei CARICHI ATTIVI come TOTEM POLE, CASCODE,
GENERATORI di CORRENTE costante, circuiti differenziali, operazionali complesso
e dei quintali di metallo pieni di ore di attesa per il riscaldamento. Roberto,
dopo averli sperimentati, e nonostante misure di distorsione sembrino essere
positive, il suono si rivela sempre affaticante al suo orecchio, quindi li
elimina completamente e sceglie

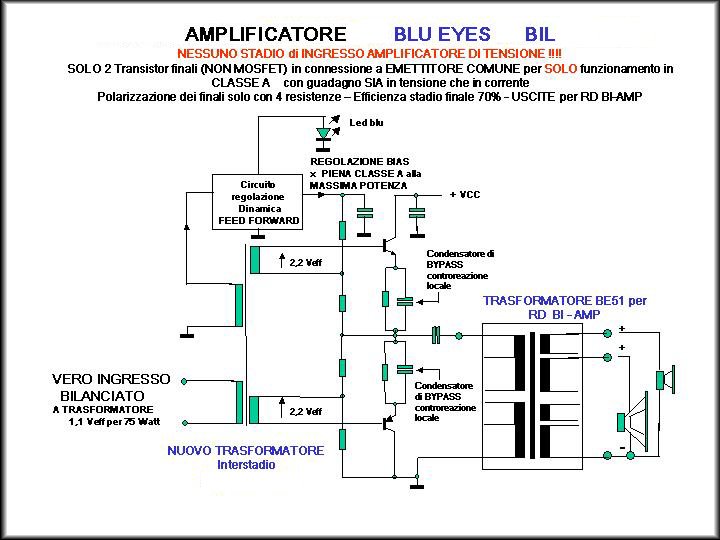

un Circuito di uscita in Single Ended ad emettitore comune (come i monotriodi),
completamente senza controreazione dove anche la RE
locale sui 2 finali e' bypassata.
Polarizzando i 2 stadi
di amplificazione SOLO con 4 RESISTENZE: nessun diodo o generatore di corrente o
carichi attivi che distorcano il segnale audio sulla polarizzazione dei 2 finali
- Banda passante 10 Hz - 100 KHz senza l'ombra di F.B. senza i trasformatori in
uscita, ed una banda passante ancora di tutto rispetto con i trasformatori di
uscita,
che studia per poter poi connettere le 20 LAURA come vuole
in serie o parallelo ed il numero che vuole (vedi
impedenze disponibili BE50), potendo poi adattare la potenza di uscita del
suo nuovo ampli al carico VERO. Per evitare di costruirsi amplificatori/stufe,
introduce la CLASSE A-RD, implementandola sul circuito di uscita ad EMETTITORE
COMUNE, ritenendo inutile spendere cifre folli per il consumo di corrente e per
le alette di raffreddamento, oltre all'immane spazio occupato. La
sperimentazione porta a risultati a suo parere nettamente migliori nel suono
rispetto al classico S.S. PUSH PULL CLASSE A pura o rispetto ai MONOTRIODI (vedi
spiegazioni)
2 LED BLU EYES frontali come VU METER
e
LED rosso
come
PEAK METER
- Potenziometro di volume - slim line - dimensioni a
SEZIONE AUREA - frontale INOX a specchio. Classe A automatica
FINO ALLA MASSIMA POTENZA per il
massimo Risparmio
Energetico
ed il massimo
trasferimento di potenza sul carico e non sulle alette - completa assenza di
microprocessori e disturbi.
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita.
FINALMENTE il luogo dove il TRANSISTOR tanto
criticato e snobbato funziona veramente
MEGLIO del TRIODO ad accensione diretta
senza dovere utilizzare controreazione o
circuiti PUSH-PULL |
|
BE 70 -100 -120 - 150 |
FINALI MONOOFONICI da 75 - 100 - 120 e 150 watt
ingresso BILANCIATO basa impedenza o 10 Kohm |
|
Potenza
R.M.S. |
Espressa su 3 -4-5-6-7-8-10 OHM tramite
impostazione interna. 5 Impedenze disponibili esternamente
|
|
Linearita'
in Frequenza in regime sinusoidale statico |
15
Hz
-60.000 Hz ( -2
dB a 15Hz / -0.1 dB a 20 KHz) |
|
Distorsione Armonica |
< 0,2%
at 1W e < 2% alla massima potenza |
|
Sensibilita' |
1,4 Veff per la massima potenza |
|
Stadi
utilizzati |
1
x
Transistor adattatore di impedenza di
ingresso classe A
(escluso modello BIL),
1 trasformatore di interstadio e 2 x
TRANSISTOR in S.E. in uscita in classe A-RD (REGOLAZIONE DINAMICA - Royal
Device Technology)
modelli 100 - 120 e 150 - 4
transistor di uscita |
|
Rapporto
S/N |
106
dB
|
|
Potenza consumata a riposo |
10
W - Alimentatore da: 700 -800 - 900 - 1000 VA @ 230 Vac a secondo
del modello |
|
Dimensioni
Amplificatore (L x
P x A) |
390
x 245 x 83 mm |
|
Dimensioni
Alimentatore (L x
P x A) |
390
x 245 x 83 mm |
|
Peso totale |
21
Kg |
|

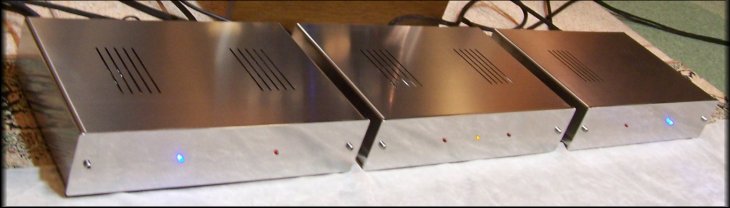

Finitura
Chassis |
Frontale in
ACCIAIO INOX a specchio - Chassis in acciaio inox satinato.
Alimentatore esterno in profilato 6,5 mm vernice metallizzata BLU RACING
CAR e frontali INOX a specchio |
|
NOTE |
Piena CLASSE a piena potenza.
Polarizzazione dei FINALI in classe A
(non si puo' altrimenti su un circuito di uscita ad emettitore comune
- non e' un PP) in funzione dell'ampiezza del segnale di ingresso.
Rendimento energetico dello stadio finale a regime dinamico (musica verso
un AP) circa 70% invece che circa il 20% di un classico classe A.
Alimentazione esterna. 3 celle pi-greco induttive per ogni amplificatore.
Circuito amplificatore a due stadi
accoppiati con trasformatore interstadio ROYAL
DEVICE. Modello BIL, solo 2 o 4
transistor. Connettori ingressi RCA dorati
HI-END, connettori dorati per connessione
diffusori,
potenziometro di volume di ingresso-manopola in alluminio pieno lucidatura
a mano. Completamente senza controreazione sia totale che locale con
eliminazione di tutti i circuiti di compressione del suono (differenziali,
cascode, totem pole, ecc.ecc.). LED frontali BLU-EYES con funzione
anche di VU-METER. LED ROSSO per funzione Acceso/PEAK meter/fusibile.
Alimentazione Singola e condensatore di uscita in serie ai diffusori per
protezione. Nessun MICROPROCESSORE. "Classe A-RD a risparmio energetico"
con classe A alla massima potenza. Protezione mediante interruttore
termico verso sovraccarichi esterni o funzionamento senza carico.
Anche
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita |
|
|
