Ingresso
Phono |
MM/MC alto livello (1 mVeff)
(Sufisso "A") |
|
Impedenza di
ingresso Phono |
47 Kohm |
|
Impedenza di ingresso LINEA |
10 Kohm |
|
Risposta in
frequenza |
25Hz
- 20,000Hz +/- 0,3 dB (stadio phono);
FILTRO SUBSONICO PASSIVO - 2,5 dB @ 20 Hz
BE 3 ingressi LINEA: 10 Hz - 150 KHz
(0 dB) - 5 Hz - 200 KHz -3 dB
BE 5 ingressi LINEA: 10 Hz - 150 KHz
(0 dB) - 5 Hz - 200 KHz -3 dB
BE 5 (CT-Controlli di tono) ingressi
LINEA: 10 Hz - 60 KHz (0 dB)
|
|
Distorsione
armonica |
inferiore a
0,2% (ingresso MM/MC alto livello) |
|
Sensibilita'
MM |
2
mVolt per 0,8 Volt di uscita @ 1 KHz (52 dB) |
|
Guadagno
totale MM/MC |
52
dB (#)
|
|
Guadagno LINEA |
7 dB |
|
Controlli di tono |
Bassi +6 / - 9 dB @30 Hz ;Medi
+6/-6 dB @ 2200 Hz; Alti +7 /-5 @ 20.000 Hz; |
|
Impedenza di
linea |
1800
ohm attraverso trasformatori
di uscita per ingresso AUX e Phono. 600 Ohm per ingresso CD. |
|
Uscita massima |
6 Vrms su 1800 ohm (default). 3,2
Vrms su 600 ohm. |
|
Amplificazione |
1 , 7 o 14 dB. |
|
Rapporto
S/N ingresso linea |
100
dB
|
|
Consumo |
3
W |
|
Dimensioni(L x
P x A) |
390
x 245 x 83mm |
|
Peso |
5
Kg |
|
Finitura |
Frontale in
ACCIAIO INOX a specchio - Chassis in acciaio inox a specchio |
|
NOTE |
3 ingressi: Phono (solo modello 3A-5A) + 2
linea oppure 3 LINEA (CD
e AUSILIARE) - Ingresso AUX

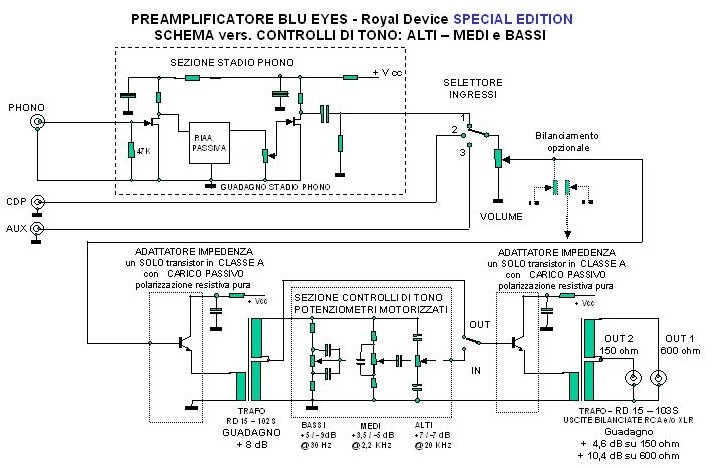

attraverso adattatore di impedenza e trasformatori di uscita (vedi schema
a blocchi) - STADIO PHONO a RIAA passiva con condensatori
polipropilene 2% - ALIMENTAZIONE a 2 celle pi-greco resistive su
alimentazione generale e 4
induttive con stadi di alimentazione completamente separati
per ogni stadio - Trasformatori di interstadio e di
uscita Royal Device - Chassis in acciaio Inox a
specchio - Manopole in alluminio pieno lucidate a mano. Trasformatore di
alimentazione esterno. Telecomando su volume e/o controlli di tono.
Potenziometri motorizzati
|
