AMPLIFICAZIONI
S.E. "CLASSE A" a trasformatori
BLU EYES
EVOLUZIONE + BLU POWER
|


dall'
1-12-2003
|
|
|

(fuori produzione - sostituito da
AMPLIFICATORE VERO)

Riproduzione al massimo livello da sposare con il nuovo modello analogico
(MODIFICA) per lettori CD
EV33
e/o
DAC-EV33
caratteristiche
BLU EYES EVOLUZIONE
rispetto al modello precedente
BLU EYES
MKII
maggior dinamica di riproduzione
sonora a parita' di volume, maggior separazione strumentale con notevole aumento
di articolazione tra gli strumenti su tutto lo spettro audio, minor distorsione
generale nella riproduzione CD in particolare di trombe e fiati in generale,
voci femminili, violini e strumenti a corda in genere con aumento estremo della
tridimensionalita' e naturalezza verso il vero con maggior capacita' di
sostenere pieni orchestrali senza cedimenti alcuni. Attacchi e decadimenti dei
segnali senza intermodulazioni caratteristiche delle riproduzioni sonore
tra gli strumenti in genere, voci femminili in assenza di veli. (Riferimento
sonoro eseguito in BI-AMPLIFICAZIONE PURA con coppia diffusori
LAURA MK3)
Tutti gli amplificatori
BLU EYES
MKII
possono essere aggiornati alla nuova tecnologia applicata nel nuovo modello
BLU EYES EVOLUZIONE
non
vengono rilasciate informazioni sulle nuove implementazioni e tecnologie
applicate
Amplificazioni STEREOFONICHE Single Ended fino a 50+50 watt classe A a piena potenza
ALIMENTAZIONE ESTERNA + 6 celle
PI-GRECO INDUTTIVE
- 106
dB S/N senza nessun F.B.
FINALE a INGRESSI BILANCIATI su
TRASFORMATORE d'ingresso con il solo amplificatore di tensione
dello stadio FINALE
AMPLIFICATORI in
CLASSE A - a
risparmio energetico - SINGLE ENDED
FULL CLASSE A alla MASSIMA POTENZA -
TRASFORMATORI
di INTERSTADIO e
di USCITA -
controreazione NEGATIVA ZERO assoluto,
nessun anello di loop nemmeno locale
VEDI SCHEMA AGGIORNAMENTO
SENZA STADIO DI INGRESSO
-
Massimo
adattamento al diffusore con regolazione
dello smorzamento -
"SIMIL BI-Amp" su
secondari separati del trasformatore di uscita,
per maggior disaccoppiamento tra woofer
e tweeter. Predisposizione del
trasformatore di uscita a passi di 0,3 ohm.
|
|
BLU EYES
EVOLUZIONE
(fuori produzione - sostituito da
AMPLIFICATORE VERO)

BLU
POWER
E' L'ALIMENTATORE CHE ELIMINA LA NECESSITA' DI
METTERE UN' ANTENNA IN CASA, DAVANTI O DIETRO LO
STEREO PER MIGLIORARE L'ASCOLTO DELLA MUSICA
DISPONIBILE PER TUTTE LE AMPLIFICAZIONI
BLU EYES sia in modalita' SINGOLA (foto
a sinistra)
che DOPPIA per BI-AMPLIFICAZIONE (foto
a destra) - fare click sulle figure

|
|
BE 33 - BE 53 EVOLUZIONE |
INTEGRATI STEREOFONICI a 2 ingressi da 33 e 50
watt - a richiesta 3 INGRESSI selettore frontale |
|
Potenza R.M.S. |
MODELLI 30 e 33:
33+33 Watt entrambi i canali
funzionanti su qualsiasi impedenza
MODELLI 50 e 53:
50+50 Watt entrambi i canali
funzionanti su qualsiasi impedenza
NOTA: impedenze disponibili
mediante configurazione interna dei trasformatori: 1- 1,5-2-4-6-8-10-12-16-20 ohm, con tenuta di carico
per massima potenza di uscita sino ad impedenze minime rispettive di
0,75-1-1,5-3-4,5-6 -8-10-12-16 ohm
vedi tabella |
|
Linearita' in Frequenza
in regime sinusoidale statico |
BE 30-50: 8 Hz - 60.000 Hz
( -1 dB a 10 Hz / +0,5 dB a 20 KHz) a 20
Watt
BE 33-53: 8 Hz - 50.000 Hz
( -1 dB a 10 Hz / +0,5 dB a 20 KHz) a 30 Watt |
|
Distorsione
Armonica |
< 0,05% at 1W e <
0,07% alla massima potenza |
|
Sensibilita'
BE 50 |
1 Veff per 50 Watt - altre sensibilita' disponibili |
|
Sensibilita'
BE 53 |
500 millivolt |
|
Stadi
utilizzati |
1 x
Transistor adattatore di impedenza di ingresso classe A (escluso modello BIL),
1 trasformatore di interstadio e 2 x
TRANSISTOR in S.E. in uscita in classe A alla massima potenza NON
ESEGUITA sinusoide per sinusoide come le vecchie tecnologie di costruttori
odierni o antiche tecnologie giapponesi
(REGOLAZIONE DINAMICA - Royal Device Technology) |
|
Rapporto S/N |
106 dB
|
|
Potenza consumata
a riposo |
circa 10 Watt. Alimentazione per la massima potenza 230 Vac |
|
Dimensioni
Amplificatore (L x
P x A) |
390
x 245 x 83 mm |
|
Dimensioni
Alimentatore (L x
P x A) |
140
x 240 x 80 mm |
|
Peso totale |
21
Kg |
|
Finitura Chassis |
Frontale in
ACCIAIO INOX a specchio - Chassis in acciaio inox satinato.
Alimentatore esterno in profilato 6,5 mm vernice metallizzata BLU RACING
CAR e frontali INOX a specchio |
|
NOTE particolari modello
EVOLUZIONE rispetto a MKII |
maggior dinamica
di riproduzione sonora a parita' di volume, maggior separazione strumentale con
notevole aumento di articolazione tra gli strumenti su tutto lo spettro audio,
minor distorsione generale nella riproduzione CD in particolare di trombe e
fiati in generale, voci femminili, violini e strumenti a corda in genere con
aumento estremo della tridimensionalita' e naturalezza verso il vero con maggior
capacita' di sostenere pieni orchestrali senza cedimenti alcuni.
(Riferimento sonoro eseguito in BI-AMPLIFICAZIONE PURA con coppia diffusori
LAURA MK3). Disposizione interna DUAL MONO.
Disponibile versione con manopola
centrale o laterale (non inficia le caratteristiche). Cablaggi ingressi in aria
in Solid core doppio OFC non schermato.
|
|
NOTE GENERALI |
Piena CLASSE A a piena potenza. Polarizzazione dei FINALI in classe A
(non si puo' altrimenti su un circuito di uscita ad emettitore comune
- non e' un PP) in funzione dell'ampiezza del segnale di ingresso.
Rendimento energetico dello stadio finale a regime dinamico (musica verso
un AP) circa 70% invece che circa il 20% di un classico classe A.
Alimentazione esterna a 6 celle pi-greco induttive.
Circuito amplificatore a due stadi
accoppiati con trasformatore interstadio ROYAL
DEVICE. Modello BIL, solo 2 transistor. Connettori ingressi RCA
dorati HI-END, connettori dorati per connessione
diffusori,
potenziometro di volume
di ingresso-manopola in alluminio pieno lucidatura a mano. Completamente senza controreazione sia totale che
locale con eliminazione di tutti i circuiti di compressione del suono
(differenziali, cascode, totem pole, ecc.ecc.).
LED frontali BLU-EYES con funzione anche di VU-METER. LED
ROSSO per funzione Acceso e LED ROSSO PEAK meter/fusibile. Alimentazione
Singola e condensatore di uscita in serie ai diffusori
per protezione. Nessun
MICROPROCESSORE. "Classe A-RD a risparmio
energetico" con classe A alla massima potenza. Protezione mediante interruttore termico verso
sovraccarichi esterni o funzionamento senza carico. Anche
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita
- Predisposizioni trasformatore di uscita
modello BE 51 a passi di 0,3 ohm per il massimo accoppiamento sonoro e
regolazione dello smorzamento verso il diffusore.
caratteristiche sempre in
miglioramento senza preavviso. |
|
|


|
|
BLU EYES
MKII
(fuori produzione - sostituito da
AMPLIFICATORE VERO)
 |
|

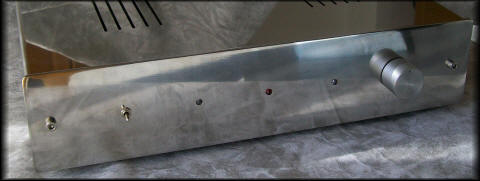

Vista dell'alimentatore esterno Blu Eyes
MKII |
|
|
|
|
 |
| |
|
BLU EYES
MKII
AMPLIFICATORI in
CLASSE A - a
risparmio energetico - SINGLE ENDED
FULL CLASSE A alla MASSIMA POTENZA -
TRASFORMATORI
di INTERSTADIO e
di USCITA -
controreazione NEGATIVA ZERO assoluto,
nemmeno locale
VEDI SCHEMA AGGIORNAMENTO
SENZA STADIO DI INGRESSO
-
Massimo
adattamento al diffusore con regolazione
dello smorzamento -
Serie 30 e 50 possibile
"SIMIL BI-Amp" su
secondari separati del trasformatore di uscita,
per maggior disaccoppiamento tra woofer
e tweeter. Predisposizione del
trasformatore di uscita a passi di 0,3
ohm
SCHEMI
E MISURE dei primi modelli

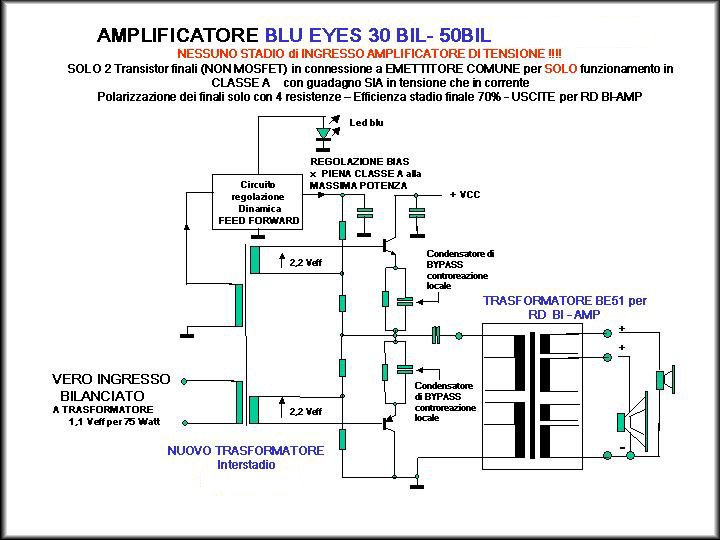

circuito equivalente
del doppio SINGLE ENDED CLASSE A BLU EYES vs.
Push Pull
a stato solido |
| |
|
Finisce l'era del suono compresso
e fastidioso rilevabile su sistemi audio commerciali dovuti all'utilizzo di controreazione locale e totale, dei CARICHI ATTIVI
come TOTEM POLE, CASCODE, GENERATORI di CORRENTE costante, circuiti
differenziali, operazionali complesso e dei quintali di metallo pieni di ore di attesa per il
riscaldamento. Roberto, dopo averli
sperimentati, e nonostante misure di distorsione sembrino essere positive, il
suono si rivela sempre affaticante al suo orecchio, quindi li elimina
completamente e sceglie
un Circuito di uscita in Single Ended ad emettitore comune (come i monotriodi), completamente senza
controreazione dove anche la RE locale sui
2 finali e' bypassata.
Polarizzando i 2 stadi
di amplificazione SOLO con 4 RESISTENZE: nessun diodo o generatore di corrente o
carichi attivi che distorcano il segnale audio sulla polarizzazione dei 2 finali
- Banda passante 10 Hz - 100 KHz senza l'ombra di F.B. senza i trasformatori in
uscita, ed una banda passante ancora di tutto rispetto con i trasformatori di
uscita,
che studia per poter poi connettere le 20 LAURA come vuole
in serie o parallelo ed il numero che vuole (vedi
impedenze disponibili BE50), potendo poi adattare la potenza di uscita del
suo nuovo ampli al carico VERO. Per evitare di costruirsi amplificatori/stufe,
introduce la CLASSE A-RD, implementandola sul circuito di uscita ad EMETTITORE
COMUNE, ritenendo inutile spendere cifre folli per il consumo di corrente e per
le alette di raffreddamento, oltre all'immane spazio occupato. La
sperimentazione porta a risultati a suo parere nettamente migliori nel suono
rispetto al classico S.S. PUSH PULL CLASSE A pura o rispetto ai MONOTRIODI (vedi
spiegazioni)
2 LED BLU EYES frontali come VU METER
e
LED rosso
come
PEAK METER
- Potenziometro di volume - slim line - dimensioni a SEZIONE
AUREA - frontale INOX a specchio. Classe A automatica
FINO ALLA MASSIMA POTENZA per il
massimo Risparmio
Energetico
ed il massimo
trasferimento di potenza sul carico e non sulle alette - completa assenza di
microprocessori e disturbi.
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita.
Predisposizioni trasformatore di uscita
modello BE 51 a passi di 0,3 ohm per il massimo accoppiamento sonoro e
regolazione dello smorzamento verso il diffusore.
FINALMENTE il luogo dove il TRANSISTOR tanto criticato e snobbato funziona
veramente MEGLIO del TRIODO ad accensione diretta senza dovere utilizzare
controreazione o circuiti PUSH-PULL |
| |
|
BE 23 MKII |
INTEGRATO STEREOFONICO a 2 ingressi da 25 watt/6
ohm senza trasformatori di uscita |
|
BE 30 - BE 50 MKII |
FINALI STEREOFONICI da 33 e 50 watt |
|
BE 33 - BE 53 MKII |
INTEGRATI STEREOFONICI a 2 ingressi da 33 e 50
watt |
|
Potenza R.M.S. |
MODELLO 23:
20
W/8 ohm - 25 W/6 ohm - 33 watt/4 ohm
vedi
misure
MODELLI 30 e 33:
33+33 Watt entrambi i canali
funzionanti su qualsiasi impedenza
MODELLI 50 e 53:
50+50 Watt entrambi i canali
funzionanti su qualsiasi impedenza
NOTA: impedenze disponibili
mediante configurazione interna dei trasformatori: 1- 1,5-2-4-6-8-10-12-16-20 ohm, con tenuta di carico
per massima potenza di uscita sino ad impedenze minime rispettive di
0,75-1-1,5-3-4,5-6 -8-10-12-16 ohm
vedi tabella |
|
Linearita' in Frequenza
in regime sinusoidale statico |
BE 20-23:
12 Hz
-150.000 Hz ( -2 dB a 15Hz / +0,4 dB a 100 KHz)
a
18 Watt
BE 30-50: 8 Hz - 60.000 Hz
( -1 dB a 10 Hz / +0,5 dB a 20 KHz) a 20
Watt
BE 33-53: 8 Hz - 50.000 Hz
( -1 dB a 10 Hz / +0,5 dB a 20 KHz) a 30 Watt
|
|
Distorsione
Armonica |
<
0,2% at 1W e < 2% alla massima potenza |
|
Sensibilita'
BE 50 |
1,4 Veff per 50 Watt |
|
Sensibilita'
BE 53 |
650 millivolt |
|
Stadi
utilizzati |
1 x
Transistor adattatore di impedenza di ingresso classe A (escluso modello BIL),
1 trasformatore di interstadio e 2 x
TRANSISTOR in S.E. in uscita in classe A-RD
(REGOLAZIONE DINAMICA - Royal Device Technology) |
|
Rapporto S/N |
106 dB
|
|
Potenza consumata
a riposo |
< 10 W.
BE 30-33-50-53 - Alimentazione per la massima potenza 230 Vac |
|
Dimensioni
Amplificatore (L x
P x A) |
390
x 245 x 83 mm |
|
Dimensioni
Alimentatore (L x
P x A) |
140
x 240 x 80 mm |
|
Peso totale |
21
Kg |
|
Finitura Chassis |
Frontale in
ACCIAIO INOX a specchio - Chassis in acciaio inox satinato.
Alimentatore esterno in profilato 6,5 mm vernice metallizzata BLU RACING
CAR e frontali INOX a specchio |
|
NOTE |
Piena CLASSE A a piena potenza. Polarizzazione dei FINALI in classe A
(non si puo' altrimenti su un circuito di uscita ad emettitore comune
- non e' un PP) in funzione dell'ampiezza del segnale di ingresso.
Rendimento energetico dello stadio finale a regime dinamico (musica verso
un AP) circa 70% invece che circa il 20% di un classico classe A.
Alimentazione esterna a 3 o 6 celle pi-greco induttive.
Circuito amplificatore a due stadi
accoppiati con trasformatore interstadio ROYAL
DEVICE. Modello BIL, solo 2 transistor. Connettori ingressi RCA
dorati HI-END, connettori dorati per connessione
diffusori,
potenziometro di volume
di ingresso-manopola in alluminio pieno lucidatura a mano. Completamente senza controreazione sia totale che
locale con eliminazione di tutti i circuiti di compressione del suono
(differenziali, cascode, totem pole, ecc.ecc.).
LED frontali BLU-EYES con funzione anche di VU-METER. LED
ROSSO per funzione Acceso/PEAK meter/fusibile. Alimentazione
Singola e condensatore di uscita in serie ai diffusori
per protezione. Nessun
MICROPROCESSORE. "Classe A-RD a risparmio
energetico" con classe A alla massima potenza. Protezione mediante interruttore termico verso
sovraccarichi esterni o funzionamento senza carico. Anche
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita
-
caratteristiche sempre in
miglioramento senza preavviso |
|
|
| |
|
|
|

|
|
 |
|
lo schema elettrico del modello ad
ingresso bilanciato |
|
 |
|
Amplificatori BLU EYES MKI
(non
piu' costruito)

senza alimentatore esterno e senza celle
induttive con amplificatore a JFET in
ingresso
|
|
Amplificatore Integrato a 2 ingressi
Amplificatore Finale

|
|
 |
|
BE 23 MKI |
INTEGRATO STEREOFONICO a 2 ingressi da 25 watt/6
ohm senza trasformatori di uscita |
|
BE 30 - BE 50 MKI |
FINALI STEREOFONICI da 33 e 50 watt |
|
BE 33 - BE 53 MKI |
INTEGRATI STEREOFONICI a 2 ingressi da 33 e 50
watt |
|
Potenza R.M.S. |
MODELLO 23:
20
W/8 ohm - 25 W/6 ohm - 33 watt/4 ohm
vedi
misure
MODELLI 30 e 33:
33+33 Watt entrambi i canali
funzionanti su qualsiasi impedenza
MODELLI 50 e 53:
50+50 Watt entrambi i canali
funzionanti su qualsiasi impedenza
NOTA: impedenze disponibili
mediante configurazione interna dei trasformatori: 1- 1,5-2-4-6-8-10-12-16-20 ohm, con tenuta di carico
per massima potenza di uscita sino ad impedenze minime rispettive di
0,75-1-1,5-3-4,5-6 -8-10-12-16 ohm
vedi tabella |
|
Linearita' in Frequenza
in regime sinusoidale statico |
BE 20-23:
12 Hz
-150.000 Hz ( -2 dB a 15Hz / +0,4 dB a 100 KHz)
a
18 Watt
BE 30-50: 20 Hz - 60.000 Hz
( -2,8 dB a 10 Hz / -0,2 dB a 20 KHz) a 20
Watt
BE 33-53: 20 Hz - 50.000 Hz
( -2,8 dB a 10 Hz / -0,2 dB a 20 KHz) a 30 Watt
|
|
Distorsione
Armonica |
<
0,2% at 1W e < 2% alla massima potenza |
|
Sensibilita'
BE 30-50 |
1,1 - 1,4 Veff per 50 Watt |
|
Sensibilita'
BE 33-53 |
350
-480 millivolt |
|
Stadi
utilizzati |
1 x
JFET di ingresso SINGLE ENDED classe A (escluso modello BIL),
1 trasformatore di interstadio e 2 x
TRANSISTOR in S.E. in uscita in classe A alla massima potenza -
(REGOLAZIONE DINAMICA del BIAS - Royal Device Technology) |
|
Rapporto S/N |
90 dB
|
|
Potenza consumata
a riposo |
< 10 W.
BE 30-33-50-53 - Alimentazione per la massima potenza 230 Vac |
|
Dimensioni
Amplificatore (L x
P x A) |
390
x 245 x 83 mm |
|
Peso totale |
15
Kg |
|
Finitura Chassis |
Frontale in
ACCIAIO INOX a specchio - Chassis in acciaio inox satinato. |
|
NOTE |
Piena CLASSE A a piena potenza. Polarizzazione dei FINALI in classe A
(non si puo' altrimenti su un circuito di uscita ad emettitore comune
- non e' un PP) in funzione dell'ampiezza del segnale di ingresso.
Rendimento energetico dello stadio finale a regime dinamico (musica verso
un AP) circa 70% invece che circa il 20% di un classico classe A.
Circuito amplificatore a due stadi
accoppiati con trasformatore interstadio ROYAL
DEVICE. Connettori ingressi RCA
dorati HI-END, connettori dorati per connessione
diffusori,
potenziometro di volume
di ingresso-manopola in alluminio pieno lucidatura a mano. Completamente senza controreazione sia totale che
locale con eliminazione di tutti i circuiti di compressione del suono
(differenziali, cascode, totem pole, ecc.ecc.).
LED frontali BLU-EYES con funzione anche di VU-METER. LED
ROSSO per funzione Acceso/PEAK meter/fusibile. Alimentazione
Singola e condensatore di uscita in serie ai diffusori
per protezione. Nessun
MICROPROCESSORE. "Classe A-RD a risparmio
energetico" con classe A alla massima potenza. Protezione mediante interruttore termico verso
sovraccarichi esterni o funzionamento senza carico. Anche
"SIMIL BI-Amp" su secondari separati del trasformatore di uscita
-
caratteristiche sempre in
miglioramento senza preavviso |
|
| |
|
|
|
|
|
|
 |
 |
|
