2  vie, 3 altoparlanti, due dedicati alla parte alta, perfettamente in fase con filtro unico esterno. Woofer sempre in caduta libera e sempre senza nessun crossover

dal 17-2-2009

ERICA HORN MK3 STANDARD

ERICA HORN MK3 STANDARD

diffusore 2 vie

sensibilita' 96 dB circa

woofer Royal Device 16,5 cm in carta/foam surround (materiale neutro all'ascolto) con caricamento  a tromba posteriore

Woofer senza filtro alcuno (esteso fino a 10 KHz) con rifasatore centrale a fungo Royal Device

possibilita' di semplice regolazione  dell'equilibrio in ambiente tra basso e medio-basso per mezzo di dispositivo posteriore (fornite curve di esempio)

Tromba per gli alti LADY HORN con filtro esterno. Supporto in massello e caricamento esteso a direttivita' costante. Intervento della tromba da circa 6,5 KHz in poi.

filtro tromba  a 24 dB/ottava (come per la caduta naturale del woofer). Predisposto per ulteriore connessione  della seconda tromba per gli alti MIRANDA HORN 100 mm. Filtro unico: driver in parallelo per medesima fase elettrica montato esterno direttamente a ridosso della tromba LADY HORN. Cavi di potenza connessi direttamente alla tromba LADY HORN

regolazione dello spostamento della tromba per fase meccanica in funzione dell'altezza dell'ascolto.

risposta in frequenza 25-17.500 Hz - modello FULL (30 Hz / 22 KHz)

finitura: mobile diffusore completamente in multistrato betulla scandinavo tinto noce, ciliegio o naturale.  Supporto Tromba LADY HORN  in masello di Tulipie' tinto noce, ciliegio o chiaro naturale.

ERICA HORN MK3 - FULL

ERICA HORN MK3 - FULL

diffusore 2 vie

sensibilita' 96 dB circa

woofer Royal Device 16,5 cm in carta/foam surround (materiale neutro all'ascolto) con caricamento  a tromba posteriore

Woofer senza filtro alcuno con rifasatore centrale a fungo Royal Device (esteso fino a 10 KHz)

possibilita' di semplice regolazione  dell'equilibrio in ambiente tra basso e medio-basso per mezzo di dispositivo posteriore (fornite curve di esempio)

Tromba per gli alti LADY HORN con filtro esterno. Supporto in massello e caricamento esteso a direttivita' costante. Intervento della tromba da circa 6,5 KHz in poi.

filtro tromba a 24 dB/ottava (come per la caduta naturale del woofer). Predisposto per ulteriore connessione  della seconda tromba per gli alti MIRANDA HORN 100 mm. Filtro unico: driver in parallelo per medesima fase elettrica montato esterno direttamente a ridosso della tromba LADY HORN. Cavi di potenza connessi direttamente alla tromba LADY HORN

regolazione dello spostamento della tromba per fase meccanica in funzione dell'altezza dell'ascolto.

risposta in frequenza 25 Hz / > 22.000 Hz

finitura: mobile diffusore completamente in multistrato betulla scandinavo tinto noce, ciliegio o naturale.  Supporto Tromba LADY HORN  in masello di Tulipie' tinto noce, ciliegio o chiaro naturale. MIRANDA HORN 100 mm in massello di Faggio finito a cera

il supporto della tromba DRIVER LADY HORN e' provvisto di connessioni per i cavi di potenza diretti e della connessione esterna della seconda tromba MIRANDA HORN

ERICA HORN MK3 STANDARD

ERICA HORN MK3 STANDARD

rispetto alle ERICA HORN MKII,  tutte le ERICA HORN MK3 sono dotate di curva estetica in basso.

nella foto il woofer da 16,5 cm in carta/foam Royal Device con cestello in alluminio e fungo rifasatore in massello

ERICA HORN MK3 FULL

AGGIORNAMENTO da ERICA HORN MKII a ERICA HORN MK3 FULL

e' possibile aggiornare i propri diffusori (ERICA HORN MKII), senza nessun intervento sul diffusore stesso, aggiungendo la tromba LADY HORN alla propria MIRANDA HORN 100 mm.

L'aggiornamento dei propri diffusori  porta ai seguenti vantaggi fondamentali:

1 - verticalizzazione della scena sonora

2 - minor distorsione totale, sia elettrica che acustica.

3 - aumento dell'efficienza di riproduzione (non  in termini di dB in piu') in termini di spazialita' e coinvolgimento ed apertura sonora, portata alla totale naturalezza delle voci e degli strumenti.

4 - riduzione delle interferenze delle vibrazioni sul filtro della tromba con trombe montate su supporti basculanti (non mostrati in foto)

5 - regolazione in ambiente dell'equilibrio tra basso (25-80 Hz) e medio basso (80-150 Hz)

6 - possibilita' di ulteriore regolarizzazione dell'emissione delle trombe degli alti in zona di incrocio acustico per il miglior adattamento al proprio locale e gusto sonoro.

7- manuale completo con i nuovi posizionamenti, esempi e connessioni ecc. (42 pag.)

8 - facile ed immediata possibilita' di ascoltare la vecchia configurazione a confronto con quella nuova (non si risponde delle chiamate al 112 e alla crocerossa)

ERICA HORN MK3

posizionamento e regolazioni in ambiente della gamma bassa (solo alcuni esempi)

E' importante ricordare che il maggior intervento della risposta nella gamma bassa e medio bassa di un diffusore, avviene in funzione del posizionamento rispetto alle pareti laterali e di fondo. Vedi figure di seguito riportate per due posizionamenti diversi ( a 2,1 metri e a 2,7 metri dal punto di ascolto). Le misure sotto riportate sono solo di esempio con un solo diffusore funzionante. Sono eseguite di fronte al diffusore e parete dietro al microfono a circa 2,3 metri. Le figure non vogliono essere delle lezioni di elettroacustica e nemmeno esempi di come regolare il proprio diffusore. Nessun microfono (singolo) puo' misurare cio' che due orecchi sentono, nel proprio punto di ascolto. Le figure vengono solo riportate per dare un piccolo contributo a come le cose variano in ambiente. Sono sicuro che la materia sia gia' stata trattata altrove fino all'esaurimento "nervoso" (non tanto dell'argomento).

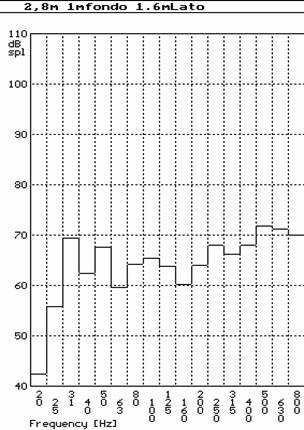

FIG. 1 Distanza d'ascolto 2,8 metri

posizionamento a 1,6 m dalla parete laterale ed a 1 m dalla parete di fondo

regolazione di fabbrica

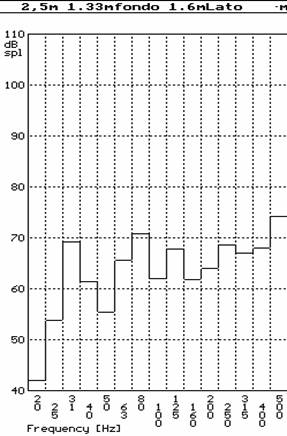

FIG. 2 Distanza d'ascolto 2,2 metri

posizionamento a 1,6 m dalla parete laterale ed a 1,33 m dalla parete di fondo

regolazione di fabbrica

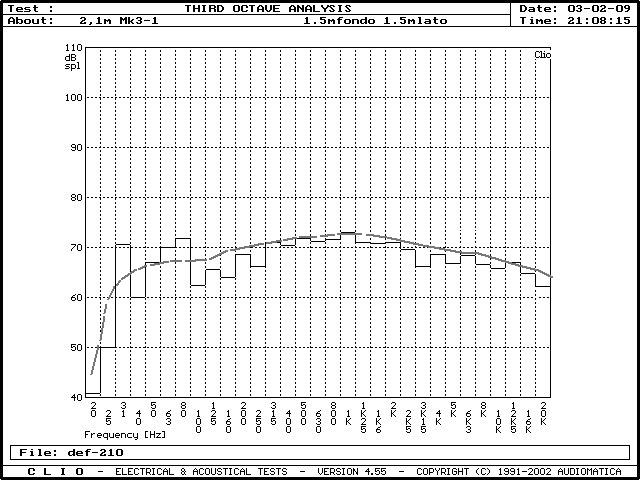

FIG. 5 - Andamento medio della risposta in frequenza

Distanza d'ascolto 2,1 metri

posizionamento a 1,5 m dalla parete laterale ed a 1,5 m dalla parete di fondo.

I buchi a 40, 100, 160 e 250 Hz, sono dovuti a dei nodi in sottrazione (riflessioni delle pareti e pavimento) del locale rispetto al punto di misura. Locale VOLUTAMENTE NON trattato verso le risonanze a bassa frequenza - (per non imbrogliare la gente)
