Diffusore da pavimento con woofer larga banda in carta/foam con filtro meccanico centrale con carico a tromba posteriore, senza crossover sul WOOFER, adatto per l'utilizzo con amplificatori MONOTRIODI senza controreazione da 2 o 3 watt o con gli amplificatori Royal Device BLU EYES (disponibile anche in Kit) e RD-300B (disponibile anche in Kit). Il modello ERICA HORN utilizza la stessa configurazione e metodologia di progettazione della sorella maggiore LAURA MKII con la sola differenza di un WF piu' piccolo (165 mm invece che 210), in grado di restituire 96 dB di efficienza applicato ad un carico a tromba posteriore semplificato, dando così la possibilita' di autocostruire il diffusore senza grosse difficolta'. La semplificazione del carico posteriore al Woofer e' facilitato dalla dimensione inferiore del Woofer, mantenendo il mobile quasi delle stesse dimensioni (e' solo leggermente piu' stretto). Come unita' degli alti viene utilizzata la tromba a direttivita' costante Miranda horn da 100 mm in massello di faggio lucidato a cera, con tweeter SEAS ed adattatore per compressione Royal Device - (la tromba viene fornita gia' premontata e collaudata). Questa si appoggia sopra il mobile e da' la possibilita' di essere orientata per ottenere la miglior riproduzione in ambiente in funzione del tipo di musica ascoltata e dell'altezza dell'orecchio rispetto l'asse. Il posizionamento variabile e' utilizzabile inoltre per la regolazione della risposta in frequenza in funzione del rodaggio del woofer e del suo utilizzo nel tempo. Questa tecnologia aiuta a fornire un suono piu' dettagliato ed esente da qualsiasi colorazione dovuta ad impiego di woofer a banda molto estesa (da non confondere con i monovia). Il carico a tromba posteriore, fornisce un basso articolato e naturale che non ha nulla a che vedere con il classico bass reflex.
SONO esclusi dal KIT:
COSTO DEL KIT: NON piu' disponibile Opzione Fungo frontale Woofer invece che ogiva esponenziale interna in alluminio: NON piu' disponibile per qualsiasi informazione rivolgersi direttamente a:Roberto Delle Curti - tel. 0331 343648 (diretto) di seguito vengono riportate le misure a chi di interesse:
INIZIO PAGINA tutte le misure sotto riportate sono con FUNGO FRONTALE sul Woofer FIG. 1 Risposta in frequenza dei due driver Royal Device e Miranda Horn 100 mm a 3,5 metri in asse tromba (curva W - woofer e curva T - Tromba) . Misure effettuate con ampli senza controreazione (neppure locale). Risposta in frequenza (curva A in alto) e risposta in fase (curva F sotto). Da notare la linearita' dell'emissione di fase all'incrocio (7,5 KHz) e su tutta la banda; l'escursione della fase tra i 2 ed i 16 KHz sta nell'intorno di meno di 20° con escursioni molto rotondeggianti e senza picchi di escursione da montagne russe. Da manuale, ma non solo, da esecuzione dal vivo. Si noti l'emissione costante della fase dalla zona di incrocio fino a 16 KHz della tromba Miranda HORN.
FIG. 2 Risposta in ambiente a 3,5 m a terzi di ottava con rumore rosa. I buchi a 63 e 160 Hz sono dovute alle riflessioni del pavimento e delle pareti. Risposta da 25 Hz.

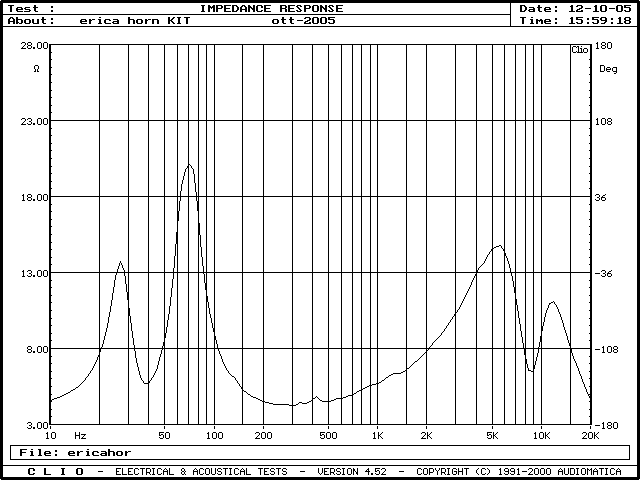

FIG. 3 Curva dell'impedenza del diffusore. Impedenza minima 4,3 ohm a 280 Hz

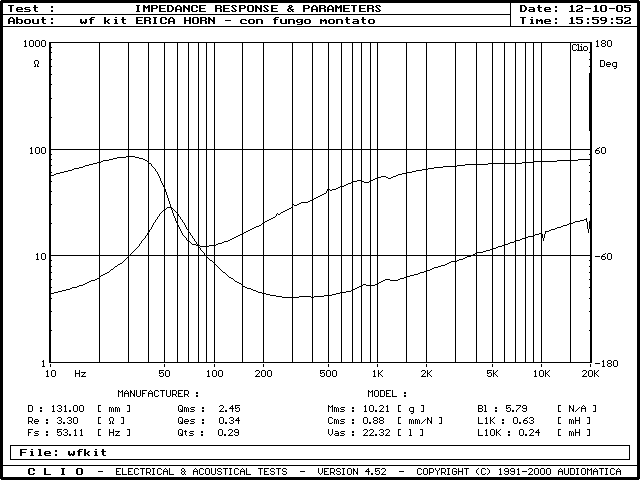

FIG. 4 Parametri del WF in ARIA LIBERA - Sensibilita' 96 dB
INIZIO PAGINA Le trombe MIRANDA a direttivita' costante Le trombe Royal Device MIRANDA sono progettate per un'emissione a direttivita' costante a 90° e studiate per incrociarsi senza alcuna attenuazione a tutti i diffusori Royal Device. Non utilizzano il rifasatore classico frontale ed il favoloso tweeter Seas viene accoppiato tramite un adattatore micrometrico per ottenere il giusto rapporto di compressione per non utilizzare alcun attenuatore in serie ad essa. Cio' favorisce il massimo trasferimento in termini di musicalita'. Le trombe sono lavorate da masselli interi di faggio e rifinite a cera. Non sono tinte. Queste scelte, unite alla larga banda riprodotta ed al taglio a diverse decadi sopra, favorisce le mancanze di risonanze dovute ai materiali come ABS o metallo o altro. Vista della tromba Miranda da 100 mm
L''emissione a direttivita' costante aiuta ad ottenere una emissione coerente in fase alle varie frequenze riprodotte, fornendo così, insieme ad amplificatori a tubi S.E senza F.B. una gamma alta di una naturalezza indescrivibile. Immagine centrale e' inchiodata e non si sposta per nessun motivo anche spostando il punto di ascolto muovendosi verso la linea centrale dei diffusori. La possibilita' di ruotare la tromba a destra o a sinistra, aiuta nel posizionamento ottimale della cassa e nel centrare la risposta in frequenza rispetto al punto di ascolto e rispetto anche alla posizione fuori asse dell'orecchio. L'incrocio e' di solito fissato nella gamma 7 - 10 KHz e variabile in fase in funzione dei parametri prima menzionati e del diffusore a cui viene applicata. I grafici sotto mostrano degli esempi delle varie possibilita' di regolazione. Il posizionamento in ambiente diventa di facile dominio. E' chiaro che questo tipo di diffusore non e' per coloro che amano guardare ai pezzi che compongono l'impianto per poi ascoltare l'impianto, ma rivolto a coloro che ricercano il suono dal vivo e vogliono ascoltare la propria musica al meglio. Le varie possibilita' sono date per questo motivo. Una volta effettuato il "fine tuning", il sistema diventa trasparente, nel senso che non esistera' piu'. FIG.4. La risposta in frequenza a 3,5 metri in funzione del posizionamento AVANTI-INDIETRO della tromba. LA figura sotto riporta un esempio in cui l'incrocio acustico e' circa a 8,5 - 9 KHz e sono relative al diffusore LAURA con tromba con RD Horn con smoothing a 1/2 ottava asse tromba. Le misure riportate sono solo indicative per mostrare la variazione della risposta in frequenza in funzione dello spostamento AVANTI-INDIETRO della tromba. La tromba Miranda si comporta nello stesso modo (curve con Tromba Miranda sovrapposte non disponibili). L'incrocio puo' spostasi anche di circa 400-500 Hz piu' su dopo circa 500 ore di funzionamento del WF. La possibilita' di "rifasare meccanicamente" i due driver e' solamente vincente. Lo si fa semplicemente ad orecchio, perche' la cosa diventa naturale all'ascolto.
FIG.5. Risposta in frequenza dei due driver WF Royal Device e Miranda Horn a 3,5 metri in asse tromba.
INIZIO PAGINA Posizionamento della tromba, in funzione dell'altezza dell'orecchio al punto di ascolto: 1 - orecchio in asse con il centro della tromba
2 - L'orecchio e' spostato piu' in alto del centro della tromba. La tromba va spostata leggermente indietro (vedi manuale allegato al KIT ). Il risultato e' quello di ri-allineare la risposta in frequenza in modo lineare come da curva centrale mostrata nel grafico sopra in Fig. 1
3 - orecchio piu' in basso del centro della tromba. La tromba viene spostata leggermente avanti (vedi manuale allegato al KIT ). Il risultato e' quello di ri-allineare la risposta in frequenza in modo lineare come da curva centrale mostrata nel grafico sopra in Fig. 1
