Dove
la IT-4 non puo' la IT- 6 puo'
(oggi
superata dalla Ev3)

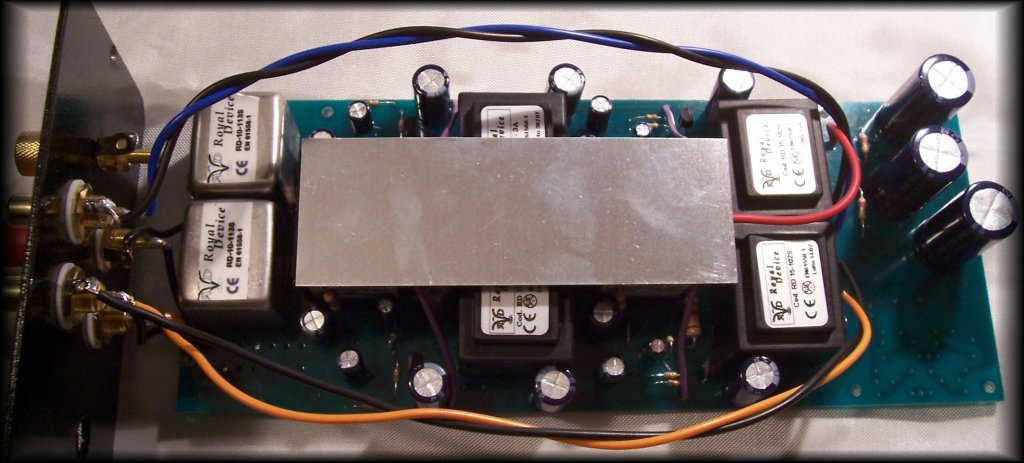

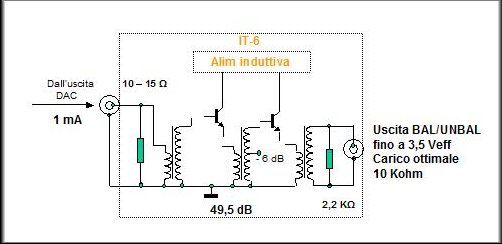

La scheda IT-6 e' appositamente studiata
per tutti quei lettori CD muniti di DAC con uscita in corrente da 1 mA, dando la
possibilita' di eliminare completamente la controreazione sugli stadi di uscita
nonché ogni sorta di AMPLIFICATORE ATTIVO DI TENSIONE utilizzato e
CONTROREAZIONE vicino allo ZERO ASSOLUTO
(lo sappiamo che non basta dire
ZERO F.B., ma per un buon suono si parte da qui)
In pratica
la moltitudine dei nuovi chip Burr Brown 24/96 o 24/192 (PCM 1738 ecc.) con
uscita singola in corrente o doppia in controfase ed anche i vecchi DAC in pura
tecnologia PCM tipo PCM 1700, 1701, 1702, 1704 ed altri similari come PCM 61,
PCM 64, PCM 56 ecc, puo' essere connessa direttamente alla IT-6 saltando tutto
cio' che viene dopo (valvole, transistor, operazionali, fili, cacciaviti,
martelli, pezzi di rame, cilindri di barbiturici ecc.), montandola sia
internamente al lettore (se c'e' spazio), oppure esternamente con apposito
alimentatore esterno attraverso una interconnessione diretta al DAC.
Con
caratteristiche estreme (uscita fino a 3,5 Veff - da 10 Hz a 30 KHz - con
ingresso 12 millivolt su 15 ohm), la scheda IT-6 si pone a fianco della IT-4
(per DAC da 2 a 4 mA di uscita come PCM 63 e TDA 1541) in un contesto
semplicemente stratosferico.

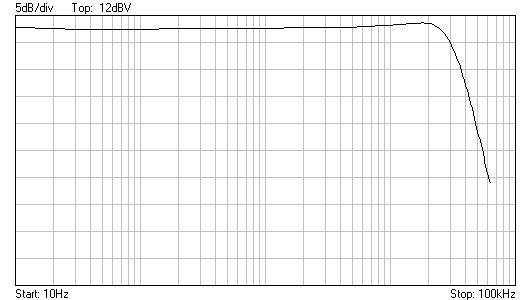

Banda
passante studiata per CD player senza adozione di filtri: 10 Hz - 30 KHz (0dB /
-2,6 dB) a 3,5 Veff.
Uscita
massima: 3,5 Veff con 12,5 millivolt di ingresso ( 1 mA di uscita / 12 ohm di
carico). Livello massimo impostabile tramite selezione dei secondari dei
trasformatori di interstadio e di uscita o resistenza di ingresso.
Carico di
linea ottimale: 10 Kohm. Possibilita' di adattamento fino a carichi diretti di 2
Kohm
Amplificazione: 49,5 dB (x 290 circa)
Uscita
massima prima dei primi sintomi di distorsione: 6,5 Veff
Consumo:
140 mA a 15 Vcc
|
