BLU EYES in KIT

come costruirsi un amplificatore in classe A con ZERO F.B. assoluto che suona come un 300B senza F.B.



Hit Counter

dal 5-3-2005

BLU EYES  - amplificatore S.E. a transistor classe A ad emettitore comune in KIT

non piu' disponibile

Classe A - RD (REGOLAZIONE DINAMICA - Royal Device Technology) con uscita S.E. a due stadi di amplificazione con trasformatore di interstadio Royal Device COMPLETAMENTE SENZA CONTROREAZIONE neppure locale su nessuno stadio (vedi schema)

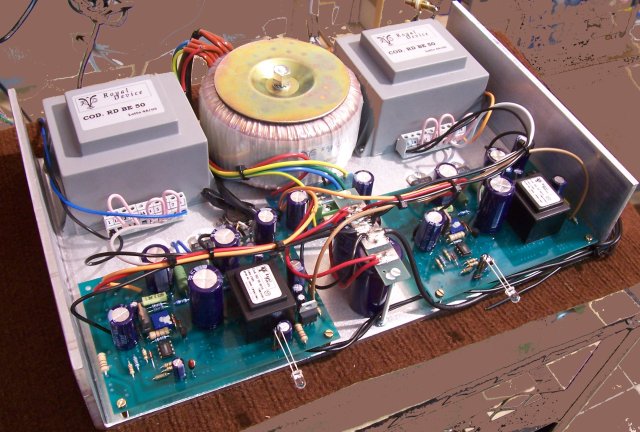

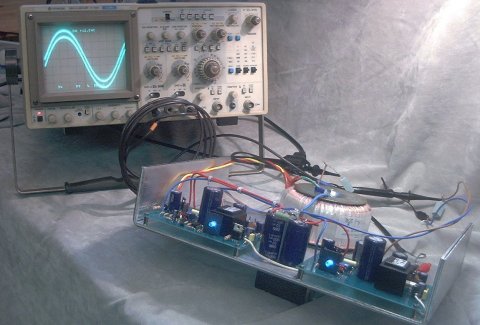

in foto la vista del KIT: BLU EYES 30 - 33 + 33 watt

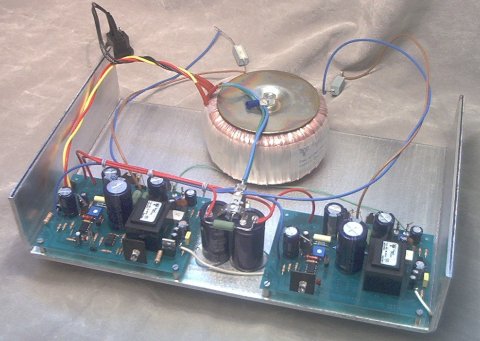

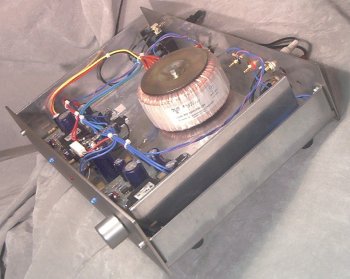

  in foto: vista del KIT Blu Eyes 20



Completamente senza controreazione anche la RE locale sui 2 finali  e' bypassata (vedi schema)- Polarizzazione dei 2 stadi di amplificazione SOLO con 4 RESISTENZE: nessun diodo o generatore di corrente o carichi attivi che distorcono il segnale audio sulla polarizzazione dei 2 finali - Banda passante 10 Hz - 42 KHz senza l'ombra di F.B. 2 LED BLU EYES frontali come VU METER.  Funzione automatica sleep mode per il massimo Risparmio Energetico   e ripristino istantaneo senza interruzione di continuita' - completa assenza di microprocessori e disturbi. FINALMENTE il luogo dove il TRANSISTOR tanto criticato e snobbato funziona veramente come il TRIODO ad accensione diretta.

 AMPLIFICATORI in KIT
BluEyes20  20+20 Watt/8Ώ (34W/4Ώ) FINALE

NON  DISPONIBILE
BluEyes30 33+33 Watt su qualsiasi impedenza con TRASFORMATORI di USCITA - FINALE

NON  DISPONIBILE
BluEyes3 e 3A  Preamplificatore

NON  DISPONIBILE

completamente NO F.B.  - Progetto Royal Device  - costruito ed assemblato in ITALIA -  completamente montato e collaudato. Vengono forniti da intestare: la presa di rete IEC con fusibile incorporato, i connettori RCA dorati, i connettori di USCITA per AP. Inoltre il cablaggio di ingresso (non visibile in foto) e' gia' connesso al fine di evitare loop di massa. Completo di manuale per il cablaggio per connettere eventuale commutatore di ingresso e potenziometro di volume al fine di evitare loop di massa.

SONO ESCLUSI dal KIT:  il circuito di PEAK meter e relativo LED ROSSO e lo chassis in acciaio inox.



Caratteristiche

Potenza R.M.S.

MODELLO 20 @230 Vac:  20 W/8 ohm - 25 W/6 ohm - 33 watt/4 ohm vedi misure

MODELLO 30 @230 Vac: 33+33 Watt entrambi i canali funzionanti su qualsiasi impedenza

Risposta in Frequenza

BE 20: 15 Hz - 100.000 Hz ( -2 dB a 15Hz / +0,4 dB a 100 KHz) a 18 Watt vedi misure

BE 30: 15 Hz -20.000 Hz ( -2,4 dB a 15 Hz / -0,1 dB a 20 KHz) a 30 Watt

BE 30 (-0,5 dB @ 100 KHz) alla massima potenza

Distorsione Armonica

< 0,2% at 1W e < 2% alla massima potenza da 20 Hz a 20 KHz.

Sensibilita'

300 mVolt

Stadi utilizzati

1 x Junction FET di ingresso classe A, 1 trasformatore di interstadio e 2 x TRANSISTOR in S.E. in controfase in uscita in classe A-RD (REGOLAZIONE DINAMICA - Royal Device Technology)

Rapporto S/N

> 95dB

Potenza consumata a riposo

< 10W. Trasformatore toroidale

Dimensioni (L x P x A)

340 x 210 x 80mm

Peso

4 Kg

Finitura Chassis

montato su base di alluminio da 5 mm di spessore che fa da aletta di raffreddamento. Base connessa a massa e terra di riferimento

NOTE

Connettori ingressi RCA dorati HI-END, connettori dorati per connessione diffusori, Completamente senza controreazione sia totale che locale don eliminazione di tutti i circuiti di compressione del suono (differenziali, cascode, totem pole, ecc.ecc.). Circuito amplificatore a due stadi accoppiati con trasformatore I.S. ROYAL DEVICE. LED frontali BLU-EYES con funzione di VU-METER. LED ROSSO per PEAK meter NON INCLUSO. Disposizione componenti: DUAL MONO. Alimentazione Singola a pi-greco resistivo e condensatore di uscita in serie i diffusori per protezione. Nessun MICROPROCESSORE. Standby automatico dopo circa 8 secondi di assenza di segnale musicale. Ripristino automatico. Classe A a risparmio energetico. Polarizzazione dei FINALI sempre in piena classe A (non si puo' altrimenti su un circuito di uscita ad emettitore comune) in funzione dell'ampiezza del segnale di ingresso. Rendimento energetico dello stadio finale circa 70% invece che circa il 20% di un classico classe A.

Lo Schema dello stadio di amplificazione
