AMPLIFICAZIONI "CLASSE A"

PICCOLO RUBINA

pre-fono per MM ed MC alto livello

? quando le favole diventano realta' ?

dal 9-4-2008

Stadio Phono con UN SOLO  JFET in S.E. classe A, completamente senza controreazione (neppure locale) e RIAA passiva con condensatori ROYAL DEVICE  in polipropilene metallizzato al 2 % e TRASFORMATORI DI USCITA appositamente studiati con guadagno degli stessi di 23 dB con estensione fino a 86 KHz (-1 dB)

4 celle pi-greco induttive sull'alimentazione

Sostituisce il predecessore BLU EYES RUBINA  (non piu' in produzione ma disponibile in KIT) che vinse l'AWARD 2005-2006 di videohi-fi.com

PICCOLO RUBINA

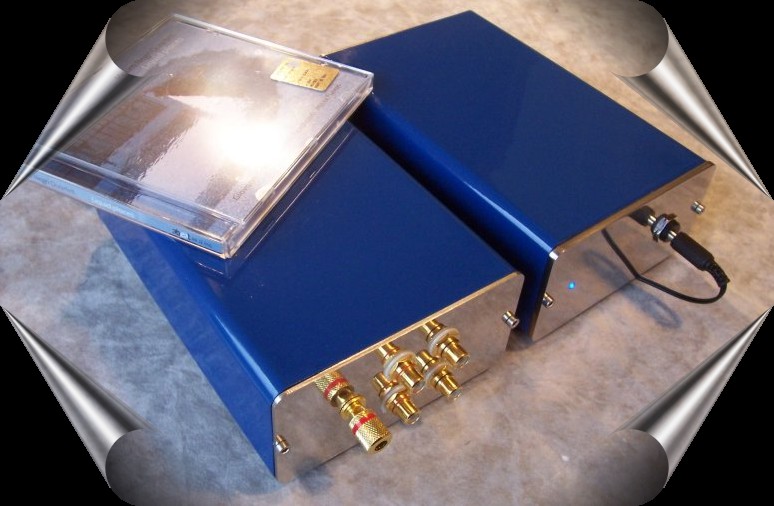

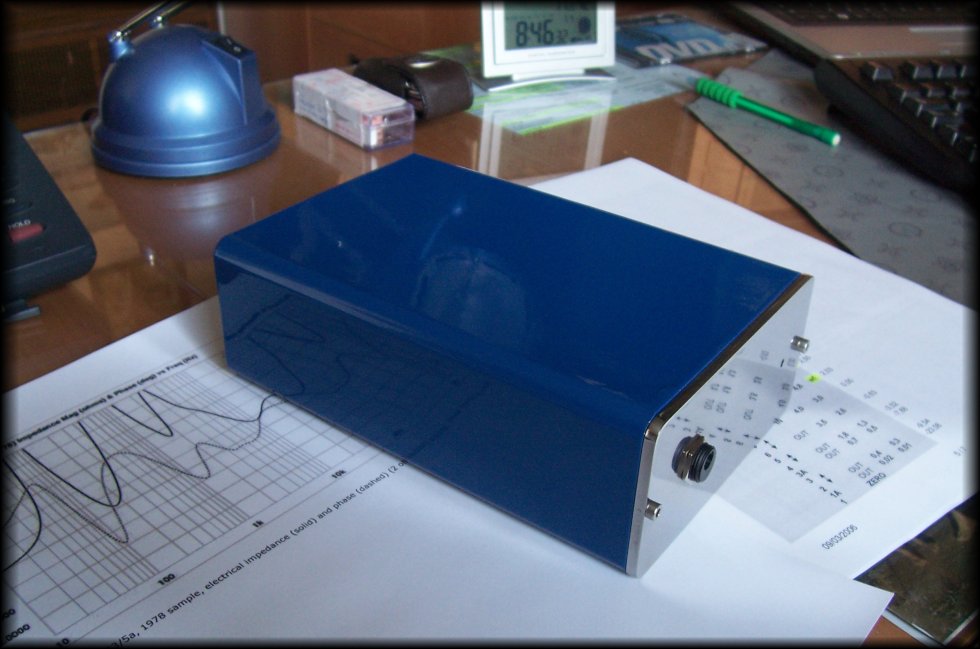

vista fronte e retro

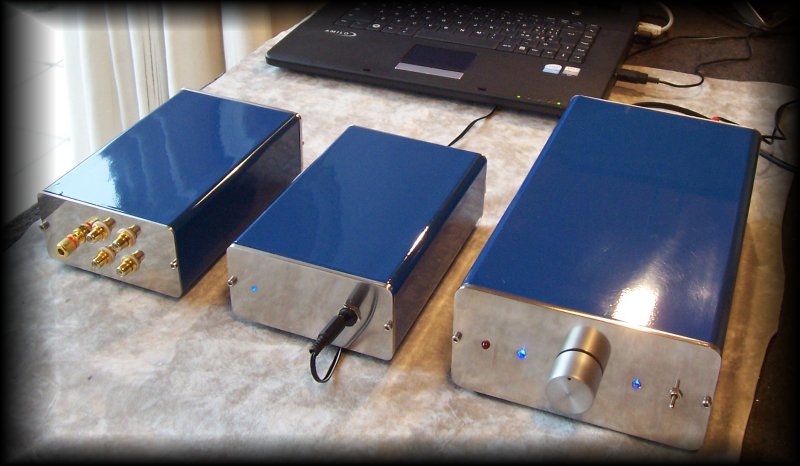

Vpiu' che valido complemento dell'amplificatore STAIRWAY to HEAVEN

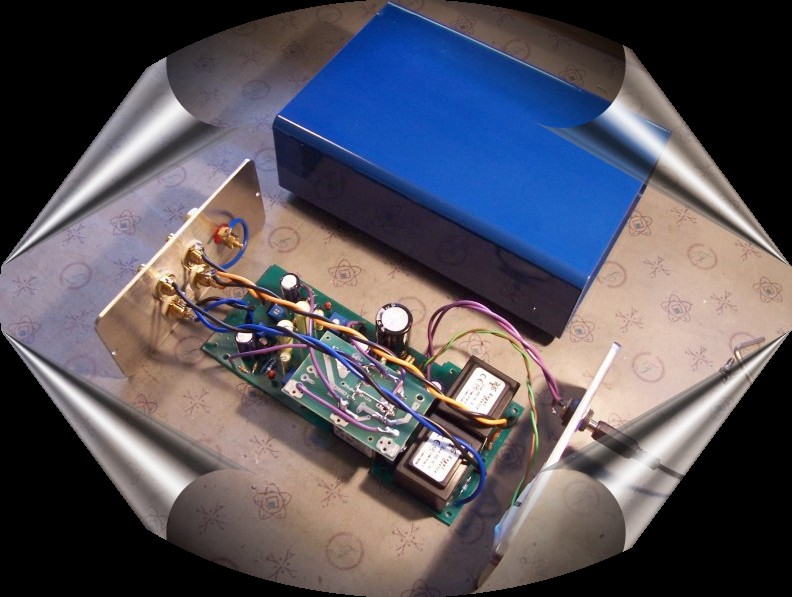

La ragione per cui utilizzare una circuitazione a JFET in modalita' Single Ended con "source a massa"  invece di tubi elettronici e' data dal fatto di voler ottenere un alto guadagno senza per questo introdurre rumori di fondo dovuti all'alto fattore di amplificazione utilizzato. Con questa tecnica, unita a delle alimentazioni del circuito S.E. appositamente studiata (2 celle pi-greco  E INDUTTIVE SU OGNI SINGOLO STADIO-CANALE),  si ottiene  un rapporto segnale disturbo molto elevato ed esente da microfonicita' tipica dei tubi a vuoto chiaramente sconsigliati per questo tipo di applicazione, senza per questo introdurre alcuna compressione del suono e distorsioni fastidiose come l'intermodulazione dinamica e la distorsione temporale locale provocata dal ritorno di segnali indesiderati provenienti dai circuiti a valle.

(Per applicazioni "LIVE SOUND" e' vivamente sconsigliato l'utilizzo di circuitazioni con carico attivo come TOTEM POLE (che sembrano linearizzare il segnale continuo ma introducono grandi distorsioni -  udibili sui segnali dinamici - dovute alle differenti velocita' di risposta dei  dispositivi utilizzati) o  circuiti differenziali, come avviene per la maggior parte degli amplificatori a stato solido  in commercio al giorno d'oggi - queste circuitazioni sono completamente da evitare - per non parlare degli amplificatori operazionali che, per loro natura, sia a chip che a discreti, ne sono praticamente strutturati, qualsiasi sia la loro velocità di risposta  o la larghezza di banda (un amplificatore OPERAZIONALE con banda passante di 10 Megahertz senza l'applicazione della controreazione normalmente sfasa il segnale di ingresso in funzione della frequenza gia' da 500 Hz in su!! Chissa' che riuscira' a fare questa controreazione!!).

Queste tipologie di amplificazione comprimono il suono e la dinamica introducendo distorsioni, tra cui quella di intermodulazione dinamica udibile e fastidiosa all'orecchio, ma non solo quella.

La distorsione armonica introdotta dal circuito a JFET, rimane di infime proporzioni per l' utilizzo di UN SOLO AMPLIFICATORE Single Ended ad alto guadagno SOLO nel primo stadio, dove i segnali sono di esigua entita' (pochi millivolt),  il resto dell'amplificazione per recuperare l'attenuazione della RIAA PASSIVA (circa 20 dB) avviene attraverso dei trasformatori di uscita ROYAL DEVICE appositamente studiati che da soli guadagnano 23 dB. Detti trasformatori, a bassissima impedenza di ingresso, sono pilotati da un circuito S.E in corrente (#), che non puo' controllare la corrente stessa che circola nel carico (primario del trasformatore), evitando così l'utilizzo di controreazione negativa. Ottenendo così poco piu' di 40 dB di amplificazione TOTALE ed un miglior rapporto segnale rumore.

(#) il circuito pilota dei trasformatori NON e' un GENERATORE di corrente costante.

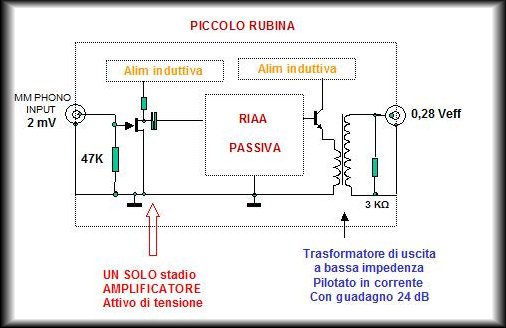

lo schema elettrico A BLOCCHI  del PICCOLO RUBINA

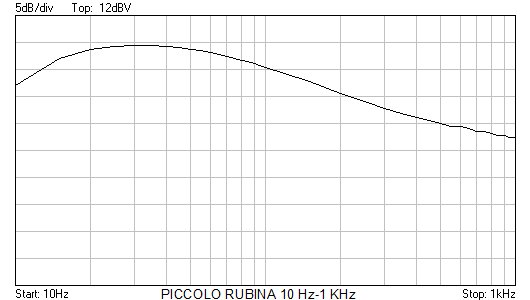

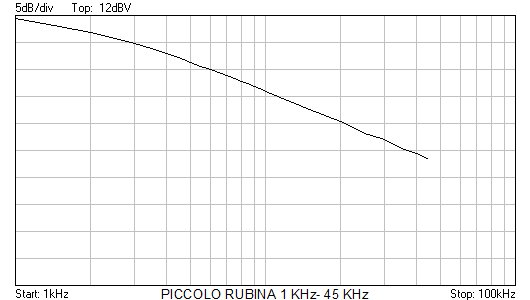

la risposta in frequenza del PICCOLO RUBINA da 10 Hz a 45 KHz

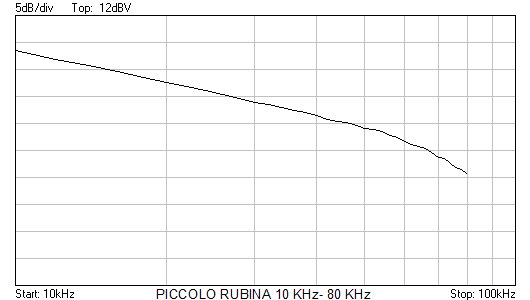

la risposta in frequenza del PICCOLO RUBINA si estende fino a 50 KHz (0 dB) e fino a 80 KHz a -5 dB
