la sfida continua,
qualcuno dira': "ma buttala 'sta MC 20
ORTOFON, be', direi che e' grazie a lei
che sono riuscito in questo intento a
cui non e' mai arrivato nessuno al mondo
La testina per giradischi OrtoFon
MC 20 con 0,07 millivolt (70 microvolt) di uscita -
troppo pochi per essere ascoltati?
ricordiamoci che 0,07 sono milliVOLT,
cioe' una TENSIONE e che e' questa che
va amplificata: UNA TENSIONE, senza
introdurre distorsione alcuna
|
|
SOLO PER COLORO
CHE HANNO UN'AMPLIFICAZIONE VERA
QUALCOSA DI
VERO....
NOTA: Sono implementate tutte le
tecnologie gia' viste nel RUBINA EVOLUZIONE
ed or anche con ALIMENTAZIONE BLU POWER
diverse altre tecnologie applicate non
sono volutamente visualizzate. Quello che si vede, per me e' comune
amministrazione (ma non proprio così comune, per il resto del mondo).

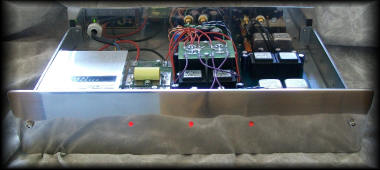

LE
CARATTERISTICHE:
|

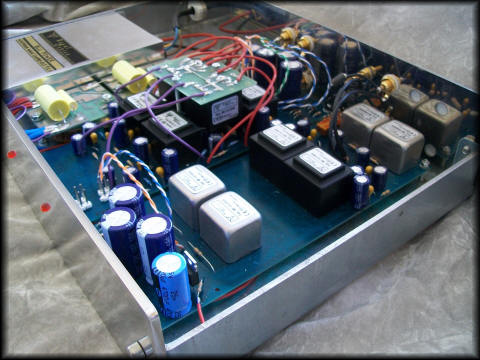

Tipo di
amplificazione |
A
trasformatori in cascata - 4 trasformatori per
canale di cui 2 con core e schermi in MU-METAL.
Nessun elemento attivo amplificatore in
tensione.
Accoppiamento stadi tramite trasformatori a
bassa impedenza (inferiore a 35 ohm) che
amplificano in tensione
pilotati in
corrente. Il pilotaggio non controlla la
corrente nel primario del trasformatore
(controreazione ZERO locale).
Nessuna controreazione negativa ad anello
Uscita-Ingresso (non serve ai trasformatori dato
che sono elementi passivi e lineari di proprio) |
|
INGRESSI |
MC basso
livello ed MM selezionabile da pulsante
posteriore |
|
Sensibilita' INGRESSO MC |
da 0,05
millivolt (50 microvolt) a 3 millivolt su 150
ohm |
|
Impedenza
di ingresso MC |
selezionabile internamente 150 o 600 ohm |
|
Impedenza
di ingresso MM |
47 Kohm |
|
Uscita |
doppie
uscite - 150 e 600 ohm bilanciate su RCA
(disponibili XLR a richiesta) |
|
Livello
massimo di uscita |
12 Volt a
1KHz su 10 Kohm prelevando dall'uscita 600 ohm
con carico 10 Kohm |
|
Amplificazione massima |
73 dB (x
4000) su ingresso MC / 150 ohm - 52 dB su
ingresso MM 47 Kohm |
|
RIAA |
passiva
pilotata dal trasformatore di interstadio -
condensatori in polipropilene selezionati a
bassa tolleranza (inferiore 2%) |
|
RISPOSTA in
FREQUENZA |
MC: 20 Hz -
40 KHz
MM: 20
Hz-60 KHz
|
|
FILTRO
SUBSONICO |
Naturale a
trasformatori. Ulteriormente regolabile
internamente con continuita'. (regolazione di
fabbrica) |
|
Rapporto
segnale/rumore |
96,7 dB
nella banda 20 Hz - 20 KHz
85 dB
nella banda 20 Hz - 300 KHz.
Misura
relativa ad ingresso Moving Coil 150 ohm con ingresso
chiuso su 150 ohm (o in cortocircuito), relativo
ad uscita 10 Veff.
|
|
Rumore
residuo in uscita |
0,2
millivolt nella banda 20 Hz - 20 KHz
rumore
equivalente riportato all'ingresso: 0,000 043
millivolt= 0,05 microvolt= 50 picovolt
con ingresso chiuso su 150 ohm (o in
cortocircuito), relativo ad uscita 10 Veff.
0,8
millivolt nella banda 20Hz- 300 KHz - relativo
ad ingresso MC a 150 ohm
rumore
equivalente riportato all'ingresso: 0,000 2
millivolt= 0,2 microvolt
|
|
ALIMENTAZIONE generale |
BLU POWER interno -
220 Vac - consumo medio inferiore a 10
watt |
|
NOTE |
Alimentazioni a pi-greco capacitivi ed induttivi
- 16 celle induttive. Connettori dorati. Tutti i
componenti sono costruiti in Italia, molti di
questi (trasformatori, induttori, chassis, C.S.
ecc.) su specifiche Royal Device. Assemblaggio e
collaudo effettuato dal progettista |
|
NOTE
ALIMENTATORE
BLU POWER |
L’alimentazione
BLU POWER
“Schumann WAVE compatible”
a differenza delle alimentazioni standard
fornite, produce un suono eterico legato alle
caratteristiche dell’emissione della risonanza
del campo elettromagnetico del globo terrestre (frequenza
di Schumann) in assenza di 50 Hz. Il particolare
sistema studiato si slega inoltre in ottima
parte dalla variabilita’ della frequenza del
globo terrestre condizionata dalla latitudine e
dalle emissioni piu’ o meno intense del campo
elettromagnetico a 50 Hz e dalle interferenze
metereologiche, nonche’ stabile in funzione
della variabilita’ della rete elettrica,
mantenendone costante le caratteristiche delle
amplificazioni da un punto di vista sonoro.
Implementato di serie nell’amplificatore VERO,
prefono VERO
e nel BLU EYES EVOLUZIONE+ BLU POWER,
evita l’utilizzo di generatori Schumann ed
antenne in casa per ottenere lo stesso effetto,
evitando
inoltre
ulteriore inquinamento provocato da campi
elettromagnetici
a 50 Hz
influenti sul corpo umano |
LO SCHEMA A
BLOCCHI dell'amplificazione UNICA AL MONDO
a SOLI TRASFORMATORI
LE MISURE del
PREFONO VERO
| |
|
Ingresso MC
/150 ohm 0,25 millivolt - Uscita 1 Volt efficace
(0,9943 Veff) - AMPLIFICAZIONE x 4000 / 72 dB
Segnale di
ingresso misurato sullo strumento a sinistra (AGILENT-HP)
e quello di uscita misurato dal multimetro
Tektronix sopra l'oscilloscopio. Traccia
inferiore oscilloscopio: segnale di ingresso,
traccia superiore: segnale di uscita. Un segnale
sinusoidale così puro non si vede nemmeno sui
controreazionati, il bello e' che i
trasformatori non si mangiano i transienti,
mentre i controreazionati sì. Il
generatore utilizzato per le misure e' Royal
Device alimentato a batterie per evitare
interferenze con il 50Hz di rete. Le misure e
gli strumenti sono disaccoppiati dai loop di
massa. I multimetri utilizzano il loro ingresso
posteriore connesso direttamente agli ingressi
dell'oscilloscopio. non fate caso quindi ai loro
cavi rossi e neri frontali |
|
 |
| |
|

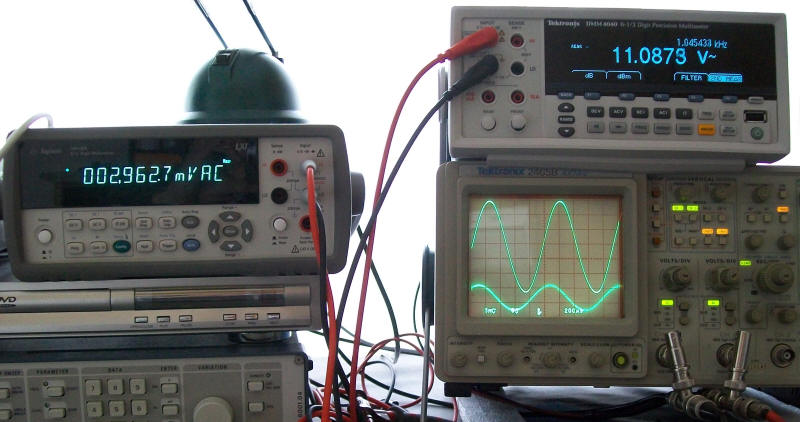

Ingresso MC
/150 ohm 2,96 millivolt - Uscita 11 Volt
efficaci
condizioni
di misura come sopra - NOTA: lo sfasamento tra i
due segnali non e' di nessuna importanza in
quanto non esiste alcuna relazione di FASE
tra USCITA ed INGRESSO (controreazione assente).
Lo sfasamento e' costate tra 30 Hz e 30.000 Hz.
vedi risposte piu' avanti |
|
 |
| |
|

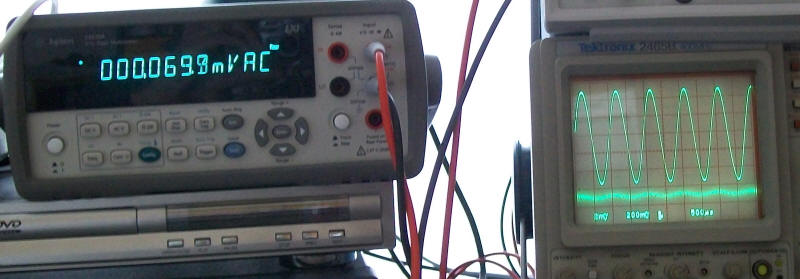

Ingresso MC/150
ohm 0,07 millivolt (69,9 microvolt) |
|
 |
| |
|

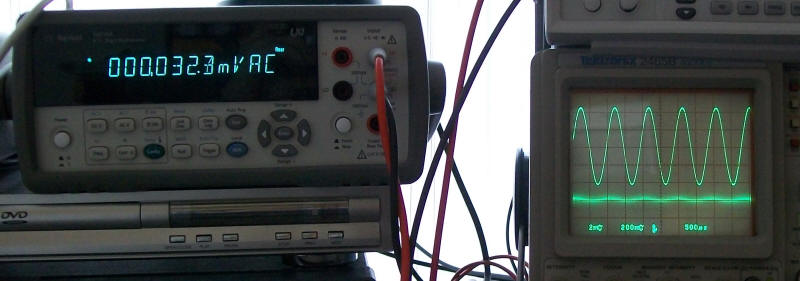

Ingresso MC/150
ohm 0,032 millivolt (32,3 microvolt)
per la
serie .... "Un segnale sinusoidale così puro ...
a questi livelli.... |
|
 |
| |
|
La misura del
rapporto segnale rumore INGRESSO MC eseguita in
banda 10 - 300.000 Hz dal multimetro Tektronix = 85
dB circa
il rumore
pesato nella banda audio 20 Hz-20 KHz rimane 11,7 dB
piu' basso= 85+11,7 = 96,7dB
misurato
rispetto 10 Veff di uscita
|
|
|
| |
|
|
RISPOSTA
EQUALIZZAZIONE RIAA da
10 Hz a 1 KHz ingresso MM
(NOTA: Le
linea tratteggiata e’ la fase)
|

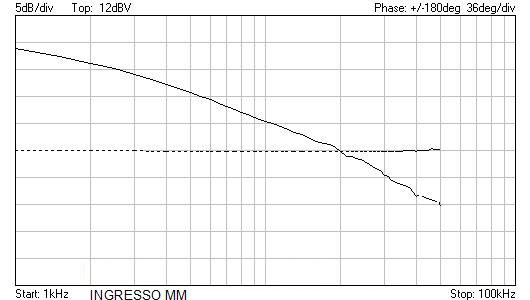

RISPOSTA
EQUALIZZAZIONE RIAA da1 KHz a 50 KHz ingresso MM
(NOTA: Le
linea tratteggiata e’ la fase)
|
|
RISPOSTA
EQUALIZZAZIONE RIAA da
10 Hz a 1 KHz ingresso MC basso livello
(NOTA: Le
linea tratteggiata e’ la fase)
|
RISPOSTA
EQUALIZZAZIONE RIAA da 1 KHz a 40 KHz ingresso MC basso
livello
(NOTA: Le
linea tratteggiata e’ la fase)
|
|
RISPOSTA DA
10 Hz a 1 KHz ingresso MC basso livello con
FILTRO SUBSONICO regolato internamente a -3
dB a 25 Hz (predisposizione possibile in continuita' (non a scatti). Nella scelta
effettuata, la caduta del filtro poi e' di
40 dB da 25 Hz a 10 Hz (impossibile da
ottenere con qualsiasi filtro elettronico),
che significa che le ondulazioni eventuali
del vinile non influiranno sull'ascolto.
Questo e' un ennesima chicca
dell'applicazione dell'amplificazione a SOLI
TRASFORMATORI. La risposta del filtro
SUBSONICO e' regolabile a piacere in
fabbrica.
 |
E' bello
divertirsi, facendo MUSICA...
QUELLA VERA
senza mangiarsi
i transienti e senza rumori di fondo
indesiderati...dove quando accendete, non sentite il
solito rrrrrrrr del 50 Hz, ed il solito fsssssssss
dei circuiti attivi, ma un bel .......... silenzio
anche con volume al massimo
Ed una testina
da 70 microvolt vuole il massimo disponibile.
solo da Royal
Device
peccato che gli
LP non abbiano una dinamica superiore a 60dB per
limite fisico del supporto, e' anche per questo che
hanno inventato l'equalizzazione RIAA. Quindi
dimenticatevi comunque un pianoforte o una batteria
dal vivo che richiedono dinamiche incise di almeno
100 dB.
certo, chi si
accontenta gode..
e solo chi ha
un'amplificazione Royal Device potra' godere di
tanta unica bonta'. Certe cose e' inutile darle in
pasto ai suoni compressi del mondo a tecnologia
ATTIVA (tubi o stato solido che sia), anche se, sono
convinto che farebbero i salti triplo carpiati per
avere un PREFONO VERO
alla prossima
|
|
STRUMENTAZIONE
utilizzata per le prove:
Multimetro
digitale: AGILENT 34410 A – 6,5 cifre
Multimetro
digitale: Tektronix DM4040 – 6,5 cifre
Oscilloscopio
analogico: TekTronix 2465 B – 400 MHz - 4 tracce
Generatore
sinusoidale: Royal Device a batterie -
appositamente studiato per test PREFONO - Impedenza
di uscita 5 ohm - distorsione di 2a Armonica a 1
KHz circa -68 dB. A livello del Rodhe Schwartz
APN-04 inadatto pero' per queste misure, per
rumore a 50 Hz sotto gli 0,5 millivolt di uscita
(troppo alto).
Misure di distorsione:
Oscilloscopio Digitale Tektronix TDS 2024B - 200
MHz - con FFT su 4 tracce.
|
