AMPLIFICAZIONI S.E. "CLASSE A" a trasformatori

RUBINA RIVOLUZIONE

pre-fono MM/MC basso livello 1 solo amplificatore a JFET



controreazione ZERO, nemmeno locale







Hit Counter

dal 24-11-2007







Stadio Phono con un SOLO  JFET in S.E. classe A totale, completamente senza controreazione (neppure locale-NESSUN CARICO ATTIVO)

TRASFORMATORI di STEP UP, di INTERSTADIO verso RIAA passiva e di USCITA

ALIMENTAZIONE a 8 celle PI-GRECO induttive

vedi recensione di VIDEOHIFI.com (RUBINA MKI)

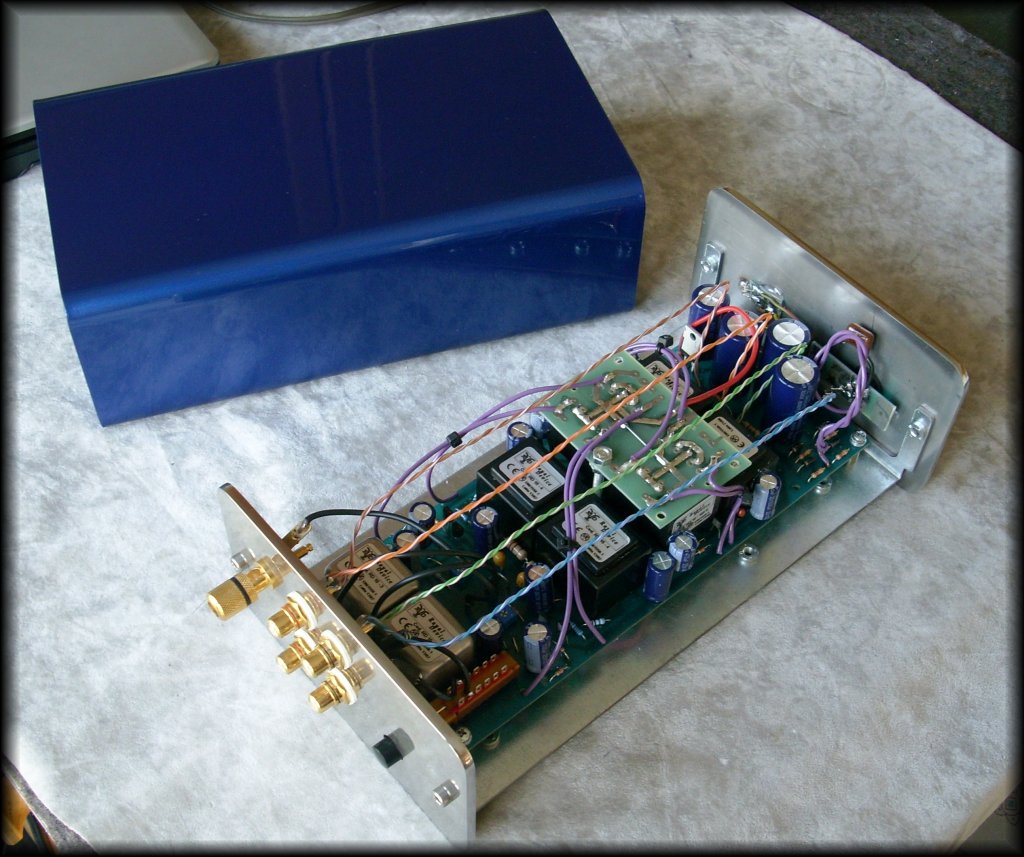

modello RUBINA RIVOLUZIONE



V





La ragione per cui utilizzare una circuitazione a JFET in modalita' Single Ended con "source a massa"  invece di tubi elettronici e' data dal fatto di voler ottenere un alto guadagno senza per questo introdurre rumori di fondo dovuti all'alto fattore di amplificazione utilizzato. Con questa tecnica, unita a delle alimentazioni dei circuiti S.E. appositamente studiata (2 celle pi-greco  E INDUTTIVE SU OGNI SINGOLO STADIO),  si ottiene  un rapporto segnale disturbo molto elevato ed esente da microfonicita' tipica dei tubi a vuoto chiaramente sconsigliati per questo tipo di applicazione, senza per questo introdurre alcuna compressione del suono e distorsioni fastidiose come l'intermodulazione dinamica e la distorsione temporale locale provocata dal ritorno di segnali indesiderati provenienti dai circuiti a valle.

Per applicazioni "LIVE SOUND" e' vivamente sconsigliato l'utilizzo di circuitazioni con carico attivo come TOTEM POLE (che sembrano linearizzare il segnale continuo ma introducono grandi distorsioni -  udibili sui segnali dinamici - dovute alle differenti velocita' di risposta dei  dispositivi utilizzati) o  circuiti differenziali, come avviene per la maggior parte degli amplificatori a stato solido  in commercio al giorno d'oggi - queste circuitazioni sono completamente da evitare - per non parlare degli Amplificatori operazionali che, per loro natura, ne sono praticamente strutturati, qualsiasi sia la loro velocità di risposta  o la larghezza di banda degli stessi (un amplificatore OPERAZIONALE con banda passante di 20 Megahertz senza l'applicazione della controreazione normalmente sfasa il segnale di ingresso in funzione della frequenza gia' da 500 Hz in su!! Vedi p.e. esempio l'incorniciato a lato e vedi anche" controreazione " ed i danni al segnale musicale). Queste tipologie di amplificazione comprimono il suono e la dinamica introducendo distorsioni, tra cui quella di intermodulazione dinamica udibile e fastidiosa all'orecchio, ma non solo quella.

La bassa distorsione armonica introdotta invece dall'utilizzo di una  modalità Single Ended  (click per vedere la distorsione) senza controreazione neppure locale, data la bassa escursione del segnale, al confronto,  e' come guardare il danno di un fiammifero quando la casa brucia. E' da tener presente che in questo caso la distorsione armonica e' funzione dell'ampiezza del segnale. In un circuito come il PRE RUBINA RIVOLUZIONE, dove i guadagni sono distribuiti sull'UNICO circuito attivo (JFET) che lavora a bassissimi livelli di segnale,  che passivi (trasformatori di ingresso, di interstadio e di uscita), questo problema non sussiste. L'amplificazione viene stabilita sul circuito attivo per la minore distorsione possibile ed aumentata poi senza distorsione di intermodulazione e temporale sui 3 trasformatori in cascata

Quando si sente parlare di "suono valvolare", si parla in pratica di colorazione del suono dovuto ad introduzione di distorsione in funzione della tipologia circuitale utilizzata. Anche i circuiti valvolari ne sono affetti - il fatto che piaccia un po' di piu' non significa nulla - e normalmente in questi casi esiste la controreazione. Diffidate inoltre dei circuiti ibridi, normalmente sono specchietti per le allodole. Un circuito quando e' in funzione non deve esistere. Se riuscite a sentire un "tipo di suono" significa che c'e' qualcosa che non va da qualche parte nel vostro sistema audio o nella registrazione).

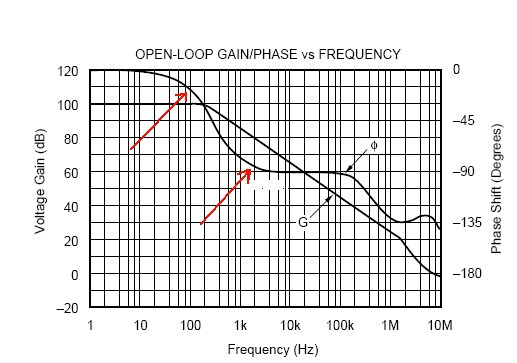

La caratteristica di FASE ed AMPIEZZA ad anello aperto dell'operazionale BURR BROWN OPA 2604 con banda passante fino a 20 MHz (guadagno unitario), uno dei tanti utilizzati in audio. Si vede chiaramente che gia' da 100 Hz fino a 2000 Hz, la fase varia di circa 75° elettrici. Questo significa che esiste un ritardo tra ingresso ed uscita in quella gamma di frequenza che comportera', nell'applicazione della controreazione negativa, una distorsione di intermodulazione dinamica difficilmente eliminabile

Al fine di poter utilizzare anche testine Moving Coil a basso livello di uscita, il preamplificatore e' internamente provvisto di 2 trasformatori di STEP-UP  selezionabili a scelta sull'ingresso dello stadio PHONO. Questi adattano  l'impedenza delle testine Moving Coil a basso livello di uscita, trasferendone il segnale senza perdite e ulteriore introduzione di rumore. L'alimentatore esterno incrementa l'immunita' al rumore di rete.


Caratteristiche RUBINA RIVOLUZIONE

Ingresso Phono

MM/MC alto livello or MC basso livello (0,07 mVeff) attraverso pulsante posteriore

Impedenza di ingresso

MM/MC alto livello  47 Kohm – MC basso livello da 47 a 1K ohm

Risposta in frequenza

15Hz - 20.000Hz  +/- 0,3 dB (stadio phono);  FILTRO SUBSONICO PASSIVO -8 dB @ 10 Hz (*)

MM - 0 dB a 50 KHz;    MC -3dB a 38 KHz (vedi misure)

Distorsione armonica

inferiore allo  0,1% (ingresso MC )

Sensibilita' MM

2 mVolt per  0,7 Volt di uscita  @ 1 KHz (52 dB)

Guadagno totale MM

52 dB - fino a 6 dB in piu' per mezzo di predisposizione sui trasformatori

Sensibilita' ingresso MC

0,1 mVolt per  0,5 Volt di uscita @1 KHz con trasformatori di STEP-UP interni

Guadagno MC

74 dB  ingresso 47/150/200/300 ohm - 68 dB con ingresso predisposto a 600 ohm - impedenza predisponibile tramite ponticelli

RIAA passiva pilotata da trasformatori di interstadio

Impedenza di uscita

800 ohm  attraverso trasformatori di uscita

Uscita massima 5 Vrms su 800 ohm - Uscita a  TRASFORMATORI con possibilita' BILANCIATA

Amplificazione

UN solo stadio a JFET in modalita' Single Ended source a massa.

Rapporto S/N ingresso MC

98 dB

Consumo

3 W

Dimensioni(L x P x A)

140 x 240 x 80 mm

Peso

10 Kg circa

Finitura

Estruso 4 mm - frontali 4 mm acciaio inox finitura a specchio - VERNICIATURA  BLU e BLU metallizzata

NOTE

STADIO PHONO a RIAA passiva con condensatori Royal Device PRO 2% in polipropilene metallizzato pilotata da trasformatori di interstadio. ALIMENTAZIONE a 2 celle  pi-greco resistivo - Altissimo filtraggio locale sul singolo stadio di guadagno - 8 celle PI-GRECO INDUTTIVE distribuite -Pilotaggio in corrente dei trasformatori di interstadio e di uscita. La corrente non viene controllata dal transistor che pilota il primario a bassissima impedenza del trasformatore, evitanto eventuale controreazione locale. Raddrizzamento a componenti discreti con emulazione diodo a vuoto (Royal Device technology) - Trasformatori di STEP UP in NUCLEO e SCHERMO in SUPER-PERMALLOY (MU-METAL) - Chassis in estruso 4 mm verniciatura metallizzata BLU e frontali in ACCIAIO INOX a specchio.  Trasformatore di alimentazione esterno.



l'essenzialita' e' arte ... anche per riprodurre un suono .... ma va ricercata

PAGINA

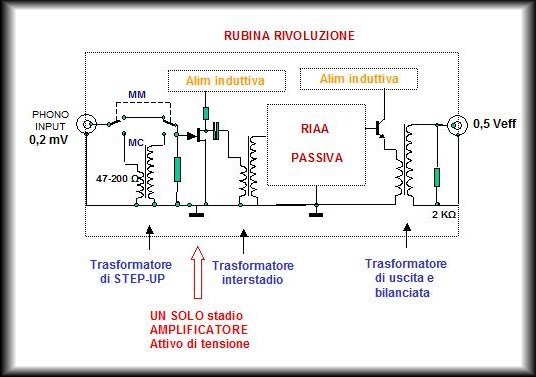

lo schema elettrico A BLOCCHI





 Filtro subsonico naturale a trasformatori (vedi misure):

 INGRESSO MC / MM:  -8 dB a 10 Hz





RISPOSTA DA 10 Hz a 1 KHz ingresso MM





RISPOSTA DA 1 KHz a 50 KHz ingresso MM





RISPOSTA DA 10 Hz a 1 KHz ingresso MC basso livello



RISPOSTA DA 1 KHz a 40 KHz ingresso MC basso livello







I MODELLI PRECEDENTI

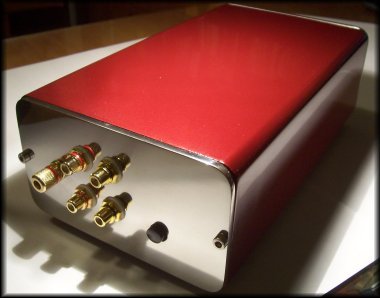

RUBINA MKI  (prima serie) test di VIDEOHIFI.com

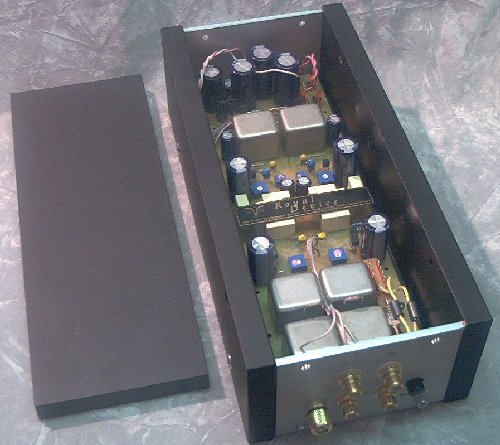

RUBINA MKII  L'INTERNO con 6 TRASFORMATORI
