Per applicazioni "LIVE SOUND" e' vivamente sconsigliato l'utilizzo di circuitazioni con carico attivo come TOTEM POLE (che sembrano linearizzare il segnale continuo ma introducono grandi distorsioni -  udibili sui segnali dinamici - dovute alle differenti velocita' di risposta dei  dispositivi utilizzati) o  circuiti differenziali, come avviene per la maggior parte degli amplificatori a stato solido  in commercio al giorno d'oggi - queste circuitazioni sono completamente da evitare - per non parlare degli Amplificatori operazionali che, per loro natura, ne sono praticamente strutturati, qualsiasi sia la loro velocità di risposta  o la larghezza di banda degli stessi (un amplificatore OPERAZIONALE con banda passante di 20 Megahertz senza l'applicazione della controreazione normalmente sfasa il segnale di ingresso in funzione della frequenza gia' da 500 Hz in su'!! Vedi p.e. esempio l'incorniciato a lato e vedi anche" controreazione " ed i danni al segnale musicale). Queste tipologie di amplificazione comprimono il suono e la dinamica introducendo distorsioni, tra cui quella di intermodulazione dinamica udibile e fastidiosa all'orecchio, ma non solo quella.

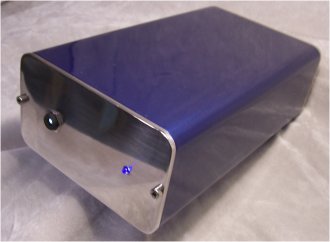

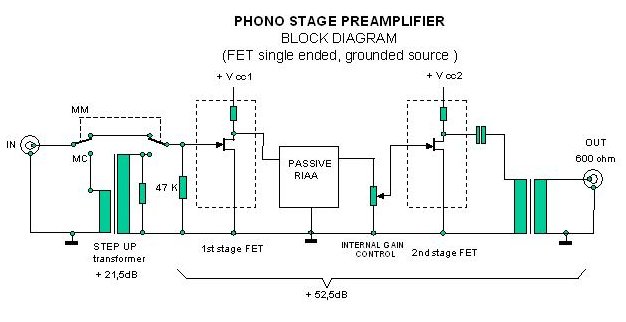

La bassa distorsione armonica introdotta invece dall'utilizzo di una  modalità Single Ended (fare click per vedere la distorsione) senza controreazione neppure locale, data la bassa escursione del segnale, al confronto,  e' come guardare il danno di un fiammifero quando la casa brucia. E' da tener presente che in questo caso la distorsione armonica e' funzione dell'ampiezza del segnale. In un circuito come il PRE RUBINA, dove i guadagni sono distribuiti sia sui circuiti attivi (JFET) che passivi (trasformatori), questo problema non sussiste. L'amplificazione viene stabilita sui circuiti attivi per la minore distorsione possibile ed aumentata poi senza distorsione sui trasformatori.  L'amplificazione viene stabilita sui circuiti attivi per la minore distorsione possibile ed aumentata poi senza distorsione di intermodulazione e temporale sui trasformatori.

Quando si sente parlare di "suono valvolare", si parla in pratica di colorazione del suono dovuto ad introduzione di distorsione in funzione della tipologia circuitale utilizzata. Anche i circuiti valvolari ne sono affetti - il fatto che piaccia un po' di piu' non significa nulla - e normalmente in questi casi esiste la controreazione. Diffidate inoltre dei circuiti ibridi, normalmente sono specchietti per le allodole. Un circuito quando e' in funzione non deve esistere. Se riuscite a sentire un "tipo di suono" significa che c'e' qualcosa che non va da qualche parte nel vostro sistema audio o nella registrazione).

La caratteristica di FASE ed AMPIEZZA ad anello aperto dell'operazionale BURR BROWN OPA 2604 con banda passante fino a 20 MHz (guadagno unitario), uno dei tanti utilizzati in audio. Si vede chiaramente che gia' da 100 Hz fino a 2000 Hz, la fase varia di circa 75° elettrici. Questo significa che esiste un ritardo tra ingresso ed uscita in quella gamma di frequenza che comportera', nell'applicazione della controreazione negativa, una distorsione di intermodulazione dinamica.

l'essenzialita' e' arte ... anche per riprodurre un suono .... ma va ricercata
