Davvero un S.E. a J-FET e' meglio?

MOSFET, TRANSISTOR, TRIODI, GERMANIO, ma il JFET senza F.B. alcuno ha qualche ragione di sopravvivere? .....



Hit Counter

dal 23-5--2006

 Quando un circuito oculatamente studiato puo' superare ogni aspettativa

Un JFET senza controreazione alcuna in Single Ended senza carichi attivi sul DRAIN



Il circuito di cui si riportano le distorsioni e la risposta in frequenza e' il classico adottato da anni da Roberto Delle Curti nella modifica del suo CD Player e nello stadio di ingresso del suo amplificatore BLU EYES e del suo prefono RUBINA 3 e BLU EYES RUBINA. Oggi la sua tecnologia e' stata superata adottando amplificazioni SOLO a trasformatori. Comunque, essendo esso un piu' che valido circuito se bene adottato e costituito, ne vengono riportate le misure salienti. Si ricorda sempre che i condensatori sulle alimentazioni SONO in serie al SEGNALE come qualsiasi altro condensatore che accoppia uno stadio al successivo.

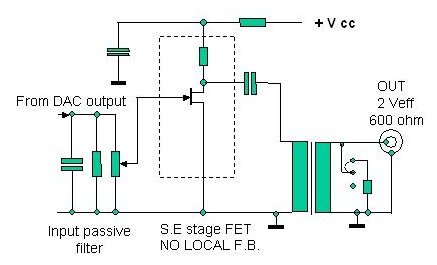

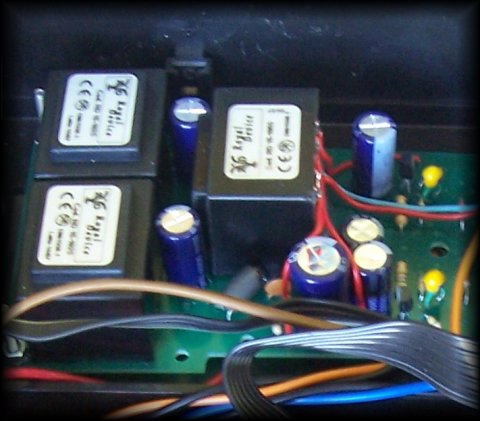

Il circuito di cui si parla e' riportato in figura. Esso riguarda in questo caso l'accoppiamento  all'uscita di un DAC PCM con la conseguente eliminazione degli stadi OPERAZIONALI controreazionati a gogo'. La distorsione e' tarata a mano per ogni singolo stadio e non necessita di ritocchi per l'eternita' futura. Il J-FET (JUNCTION-FIELD EFFECT TRANSISTOR) utilizzato e' una rigida selezione del progettista, per una risposta in frequenza con il trasformatore RD15-104S di ..... +/- 0,1 dB !!!  (vedi ultimo grafico dettagliato) - carico di linea 2 Kohm. L'alimentazione del singolo stadi e' disaccoppiata da 4 celle PI-GRECO induttive e 3 celle pi-greco resistive. Poche parole e spazio alle misure.. a chi opta per esse....

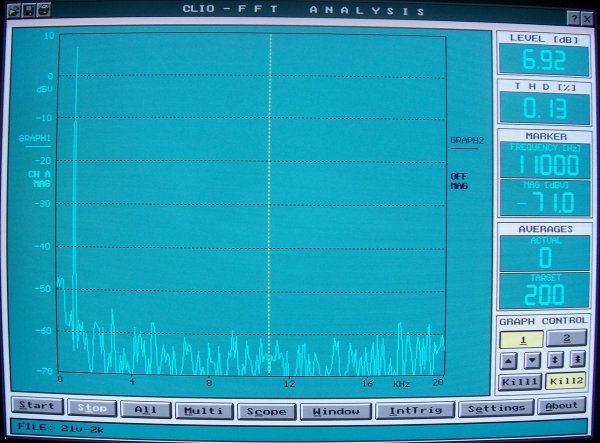

FFT a 1 KHz - Tensione di uscita:  2 Volt efficaci

RISPOSTA IN FREQUENZA E THD

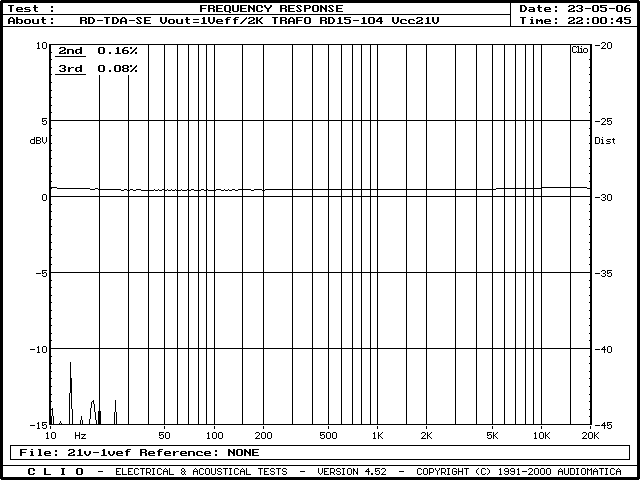

Tensione di uscita:  1 Volt efficace - Alimentazione 21 Volt - Distorsione armonica sul grafico alzata di 30 dB - il contenuto armonico piu' rilevante e' nella gamma da 10 a 20 Hz.

RISPOSTA IN FREQUENZA E THD

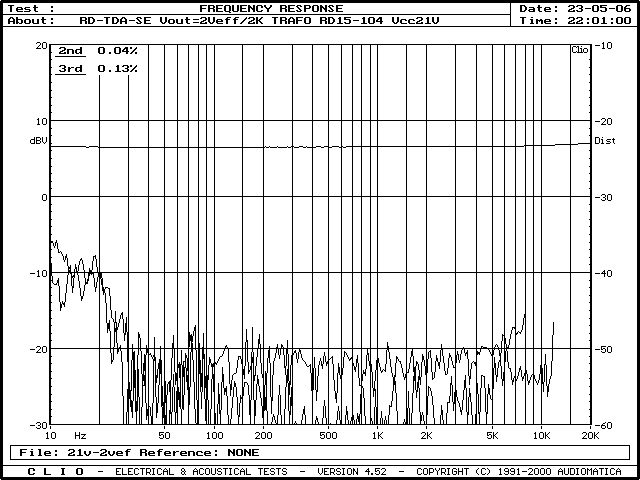

Tensione di uscita:  2 Volt efficaci - Alimentazione 21 Volt - Distorsione armonica sul grafico alzata di 30 dB - il contenuto armonico piu' rilevante e' nella gamma da 10 a 20 Hz.

RISPOSTA IN FREQUENZA E THD

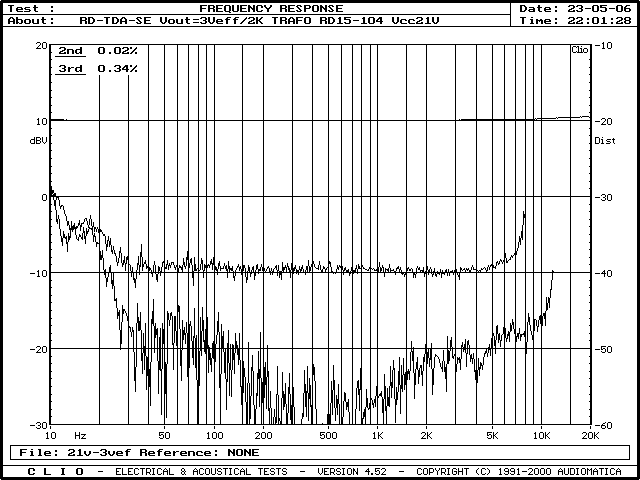

Tensione di uscita:  3 Volt efficaci - Alimentazione 21 Volt - Distorsione armonica sul grafico alzata di 30 dB - da tenere presente che il contenuto armonico piu' rilevante e' nella gamma da 10 a 20 Hz.

La risposta in frequenza e' corrispondente alla linea 10 dBV

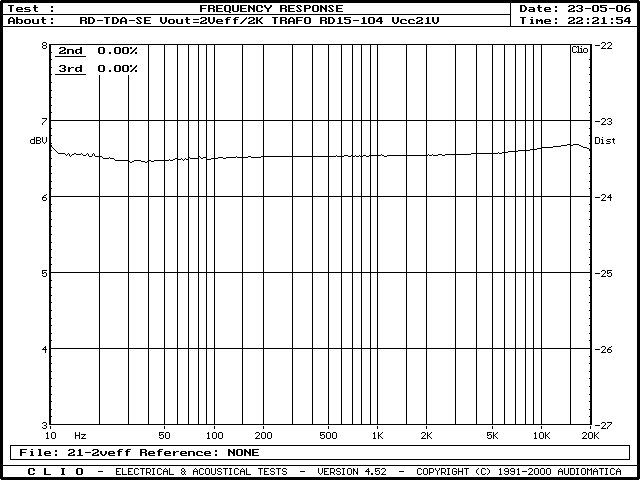

RISPOSTA IN FREQUENZA +/- 0,1 dB - scala 1 dB





TRASFORMATORE RD 15-104S

primari/secondari:  1+1:1+1 (nominali)

impedenza nominale primari: 300+300 ohm

impedenza nominale secondari: 300+300 ohm

risposta in frequenza: 20 Hz-70 KHz (+/- 0,15 dB)  carico 3K9ohm

-0,7 dB a 100KHz

-3dB a 170 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+5,2° / - 10,2°)

risposta al gradino: 2,4 microsecondi - tensione di prova ONDA QUADRA 10 KHz 2Vpp - uscita 2,5 Vpp







Per la serie: FORSE FARE UN CIRCUITO A STATO SOLIDO SENZA CONTROREAZIONE NEGATIVA ALCUNA E SENZA CARICHI ATTIVI FORSE... FORSE SI PUO'.. E CHI LO HA SENTITO LO SA.... ma la domanda che sorge spontanea e':

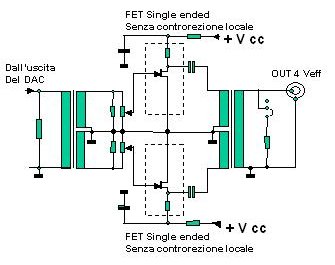

ma allora con un doppio circuito in Single Ended che lavora in controfase sul trasformatore di uscita.. come questo

cosa fa?

Non ho "barooole....." diceva il sommellier napoletano dopo aver "stincato" una bottiglia di  "BAROL..e" del 1964
