Il coassiale da 30 cm Royal Device

larga banda fino a 5 KHz senza filtro, tromba coassiale per gli alti e 24 dB/ottava per il filtro tromba.

Un coassiale da 30 cm e' sempre un sogno, specialmente se l'efficienza totale del dispositivo si potrebbe aggirare intorno ai 100 dB con una banda passante del solo woofer di ben 5 KHz. Avendo in mano l'oggetto e guardandolo a fondo, l'idea di provare a farlo diventare un full range COASSIALE aggiungendo una tromba di fronte al cono era una irresistibile tentazione. E così e' stato. L'idea e' nata anche per provvedere a mettere insieme delle SPIE da utilizzare quando si suona....

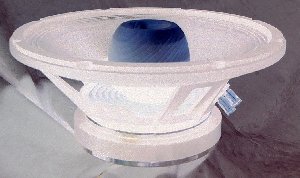

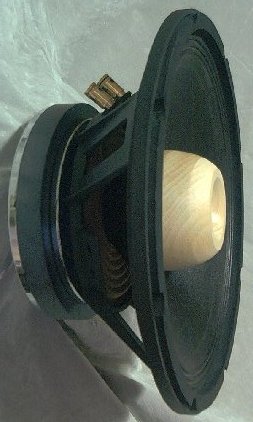

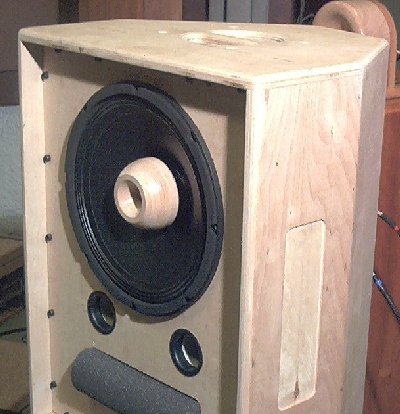

Il cestello del woofer e' in pressofuso di alluminio ed il foro attraverso il grosso magnete ed il polo centrale fornisce la possibilita' di calettare anche la tromba a direttivita' costante MIRANDA da 100 mm. A questo scopo e' stata studiata una forma particolare per poterla adattare a questa specifica esigenza. La forma esterna infatti funge anche da ogiva per il Woofer correggendone le caratteristiche peculiari in gamma alta ed il decadimento di questo. Il componente si adatta bene sia per un montaggio in bass reflex di dimensioni non esagerate (dai 70 ai 90 litri, meglio sarebbe arrivare a 120 litri), sia sempre a radiazione diretta con caricamento posteriore a tromba (un po' come per esempio per il diffusore Laura, ma in mobile piu' grande). Il filtro adottato e' stato chiaramente il classico 24 dB/ottava a FASE ZERO solo sulla tromba degli alti.  Solo da questa condizione iniziale si puo' pensare di ottenere i massimi benefici da un diffusore coassiale, che utilizza un caricamento a tromba sul TW (riducendone la velocita' della risposta avvicinandola di piu' a quella del woofer).

L'incrocio del filtro e' stato spostato a 5,2 KHz dove c'e' il decadimento del woofer adottando sempre i soliti (si fa per dire) condensatori Aliante AudioCap. La membrana del woofer e' in carta con bordo tela per un suono il piu' neutro possibile. Pur avendo a disposizione una buona escursione, il woofer data l'efficienza, non verra' mai utilizzato in condizioni estreme, e cio' riduce la distorsione di intermodulazione oltre a renderlo piu' veloce sui transienti. Il woofer e' connesso direttamente all'ampli come per tutti i diffusori Royal Device.

Caratteristiche tecniche del coassiale:

Woofer: larga banda 5,5 KHz da 30 cm cono in carta bordo tela trattata.

Sensibilita' totale del sistema: 99 dB - 1 W - 1 m (101,5 dB pesato A)

Tromba coassiale: MIRANDA 100mm a direttivita' costante in massello di faggio con driver tweeter SEAS con cupola in seta. Cavi tromba in uscita sul retro del magnete in modo coassiale.

Incrocio acustico scelto: 5,2 KHz sul decadimento del woofer

Impedenza nominale: 6,6 ohm

Impedenza minima con filtro inserito:  5,3 ohm a 20 KHz

Risposta in frequenza: 30 - 20,000 Hz

Filtro della tromba a 24 dB/ottava (FASE ZERO) in fase e con la stessa pendenza del decadimento del WF

Nessun filtro sul WF: woofer diretto.

Le prove di ascolto sono state effettuate nella sala Royal Device con il classico amplificatore a triodi ad accensione diretta RD-300B che lavora in S.E. (Classe A pura) senza alcuna controreazione (neppure locale) pilotato o dal CD Player Marantz CD 85 modificato con TDA SE od in alternativa dal PRE-PHONO RUBINA a 6 trasformatori che vede al suo ingresso la classica MC 20 OrtoPhon.

Che dire? ... suono tanto, tanto, tanto, nessun problema per l'ampli che lavorava senza problemi alcuni visto l'andamento dell'impedenza del diffusore (vedi misure) e semplicemente straordinario il suono che si incideva e scolpiva al centro della sala Royal Device. In alcuni momenti sembrava fossero in funzione i  20 diffusori Laura. Ella Fitzgerald e Louis erano lì...ma ancora piu' lì del solito...

che dire poi del trio basso/ pianoforte/batteria  della traccia 2 dei 3 blind mice.... (Midnight sugar) e Madonna Disperazione-LP di Dalla (RCA) (innaffiato di acqua magica-DDE- date le condizioni disperate del disco) e Desperado su Lp di Linda Ronstadt.

Data la peculiarita' del coassiale e le fasi praticamente coincidenti ovunque, il risultato e' sicuramente qualcosa che lascia a bocca aperta. Penso sia difficile fare di meglio con un solo altoparlante senza spendere cifre astronomiche tentando magari di costruire un larga banda da 60 cm (non male come idea).

Chissa' che esce con un ottimo caricamento a tromba posteriore....

mah.. chissa'..

ma questo sara' argomento forse per un futuro pomeriggio di autunno....per ora ascoltiamo tanta grazia aspettando la primavera... a proposito, ora dove li mettiamo? A fare le spie?

altri aggiornamenti a breve....seguono le  misure

LE MISURE: L'incrocio della tromba con il filtro a 24 dB/ottava inserito ed il decadimento del woofer (smoothing 1/3 ottava).

Da notare che la differenza (le due curve leggermente spostate)  tra la risposta della tromba da sola e quella della parte alta dei due driver che lavorano insieme, non e' dovuta a differenze di fase tra i due dispositivi, ma bensì al fatto che l'amplificatore (completamente senza controreazione) risente del carico del WF quando questo viene inserito per la misura. Per cui con entrambi i dispositivi inseriti la risposta cala leggermente in ampiezza nella parte alta.

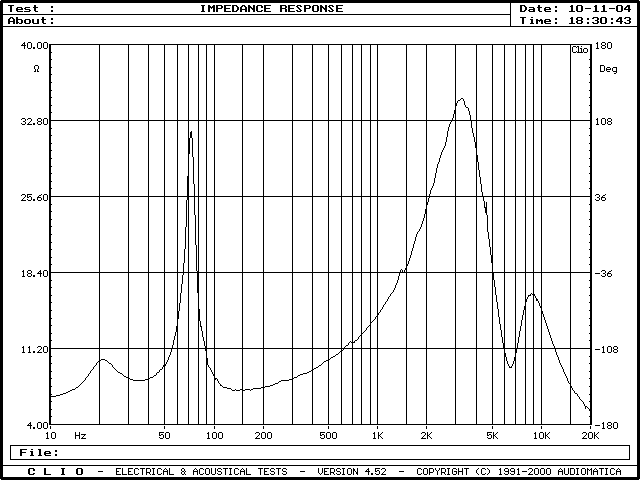

LE MISURE: La curva dell'impedenza nel mobile bass reflex utilizzato per la prova. L'accordo e' circa a 35 Hz.
