2  vie, 3 altoparlanti, due dedicati alla parte alta, perfettamente in fase con filtro unico esterno. Woofer sempre in caduta libera e sempre senza nessun crossover

dal 19-9-2008

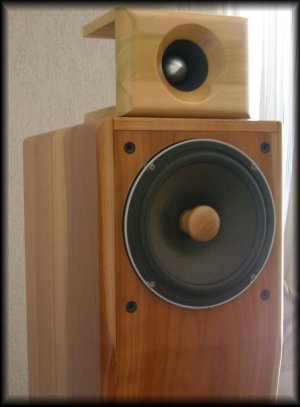

LAURA MK3 STANDARD

LAURA MK3 STANDARD

diffusore 2 vie

sensibilita' 99 dB circa

woofer Royal Device 21 cm in carta/foam surround (materiale neutro all'ascolto) con caricamento  a tromba posteriore

Woofer senza filtro alcuno (esteso fino a 9 KHz) con rifasatore centrale a fungo Royal Device

possibilita' di semplice regolazione  dell'equilibrio in ambiente tra basso e medio-basso per mezzo di dispositivo posteriore (fornite curve di esempio)

Tromba per gli alti LADY HORN con filtro esterno. Supporto in massello e caricamento esteso a direttivita' costante. Intervento della tromba da circa 6,5 KHz in poi.

filtro tromba  a 24 dB/ottava (come per la caduta naturale del woofer). Predisposto per ulteriore connessione  della seconda tromba per gli alti MIRANDA HORN 100 mm. Filtro unico: driver in parallelo per medesima fase elettrica montato esterno direttamente a ridosso della tromba LADY HORN. Cavi di potenza connessi direttamente alla tromba LADY HORN

regolazione dello spostamento della tromba per fase meccanica in funzione dell'altezza dell'ascolto.

risposta in frequenza 25-17.500 Hz

finitura: mobile diffusore completamente in massello tulipie', tinto noce o ciliegio (nella foto diffusore completamente in massello di ciliegio vero - non disponibile), oppure multistrato di betulla scandinavo tinto noce o ciliegio. Supporto Tromba LADY HORN  in masello di Tulipie' tinto chiaro (vedi foto)

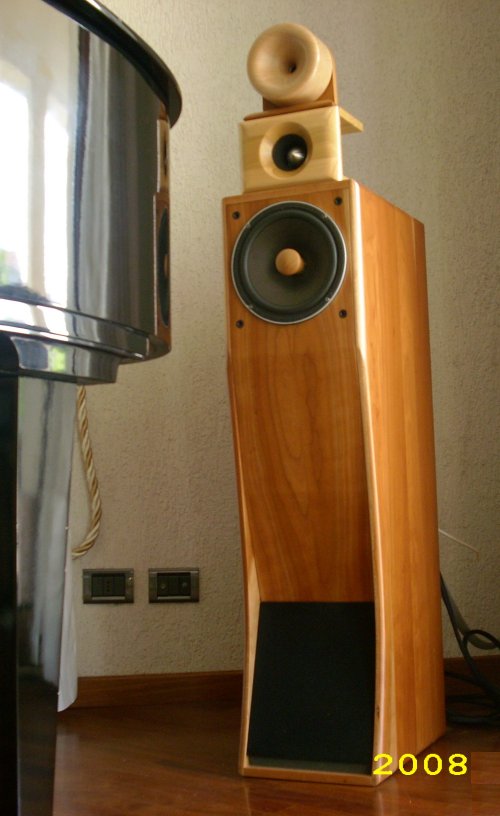

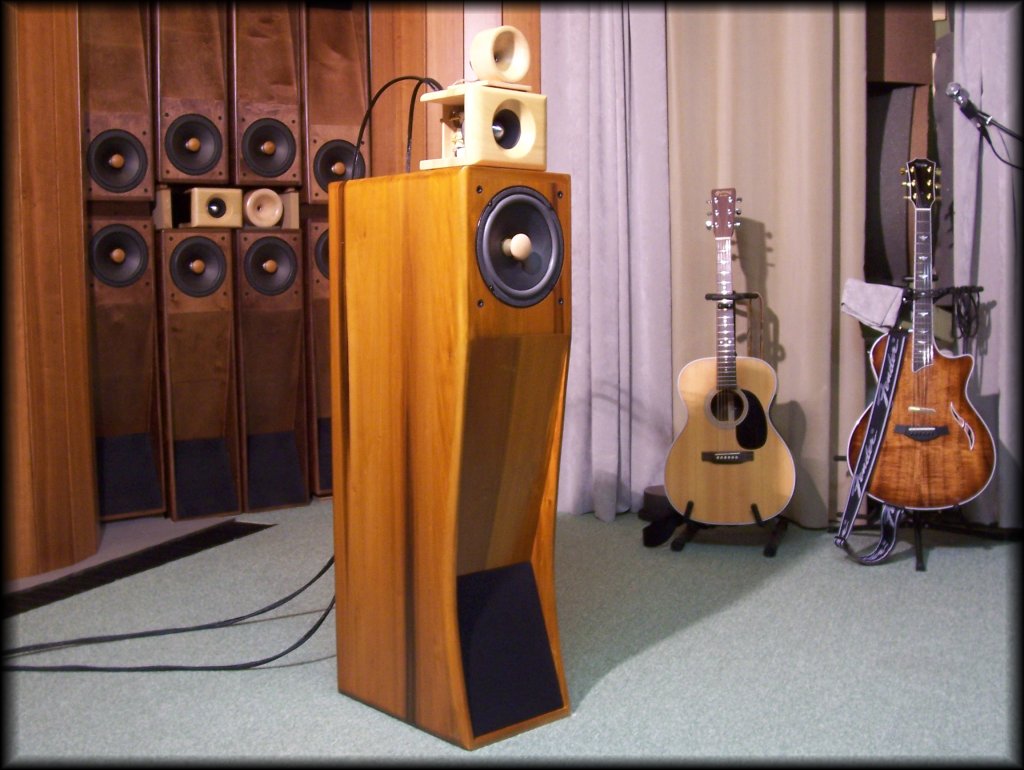

LAURA MK3 - FULL

LAURA MK3 - FULL

diffusore 2 vie

sensibilita' 99 dB circa

woofer Royal Device 21 cm in carta/foam surround (materiale neutro all'ascolto) con caricamento  a tromba posteriore

Woofer senza filtro alcuno con rifasatore centrale a fungo Royal Device (esteso fino a 9 KHz)

possibilita' di semplice regolazione  dell'equilibrio in ambiente tra basso e medio-basso per mezzo di dispositivo posteriore (fornite curve di esempio)

Tromba per gli alti LADY HORN con filtro esterno. Supporto in massello e caricamento esteso a direttivita' costante. Intervento della tromba da circa 6,5 KHz in poi.

filtro tromba a 24 dB/ottava (come per la caduta naturale del woofer). Predisposto per ulteriore connessione  della seconda tromba per gli alti MIRANDA HORN 100 mm. Filtro unico: driver in parallelo per medesima fase elettrica montato esterno direttamente a ridosso della tromba LADY HORN. Cavi di potenza connessi direttamente alla tromba LADY HORN

regolazione dello spostamento della tromba per fase meccanica in funzione dell'altezza dell'ascolto.

risposta in frequenza 25 Hz / > 22.000 Hz (circa 100.000 Hz misurazione tramite emissione a battimenti tra di due diffusori)

finitura: mobile diffusore completamente in massello tulipie', tinto noce o ciliegio, oppure multistrato di betulla scandinavo tinto noce o ciliegio. Supporto Tromba LADY HORN in masello di Tulipie' tinto chiaro (vedi foto). MIRANDA HORN 100 mm in massello di Faggio finito a cera

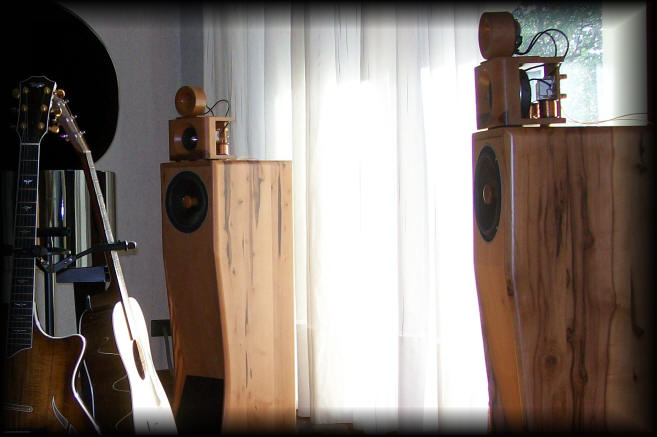

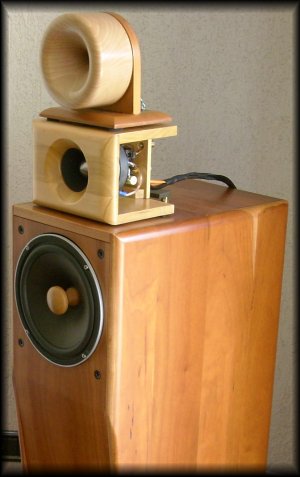

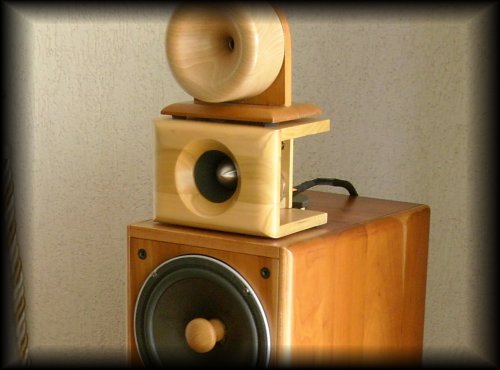

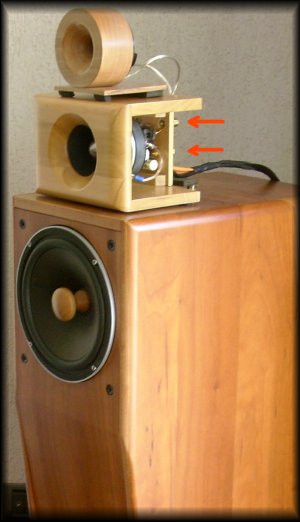

il supporto della tromba DRIVER LADY HORN e' provvisto di connessioni per i cavi di potenza diretti e della connessione esterna della seconda tromba MIRANDA HORN (vedi frecce rosse)

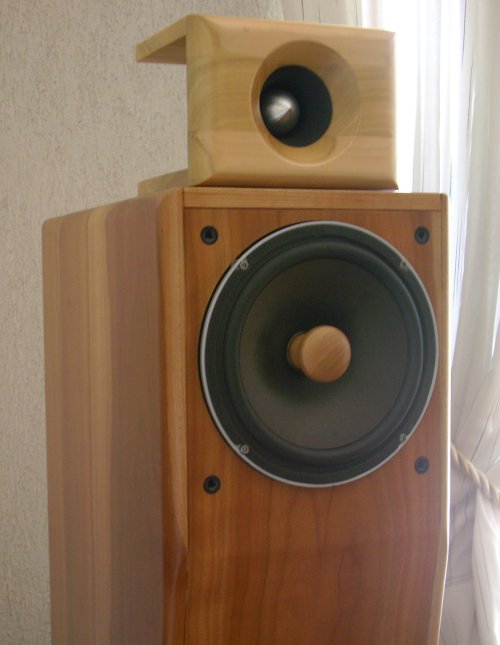

LAURA MK3 STANDARD

LAURA MK3 STANDARD

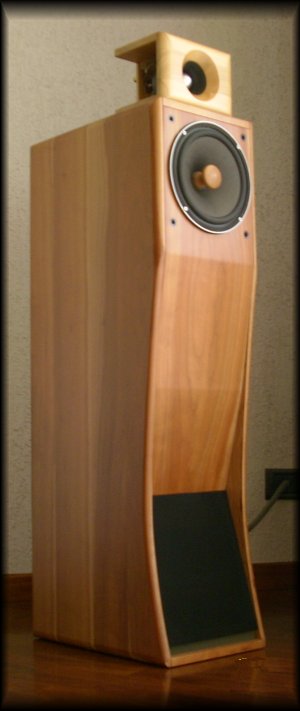

rispetto alle LAURA MKII,  tutte le LAURA MK3 sono dotate di curva estetica in basso.

nella foto il woofer da 21 cm in carta/foam Royal Device con cestello in alluminio e fungo rifasatore in massello - rodaggio preventivo 256 ore e ritocco manuale del break up principale.

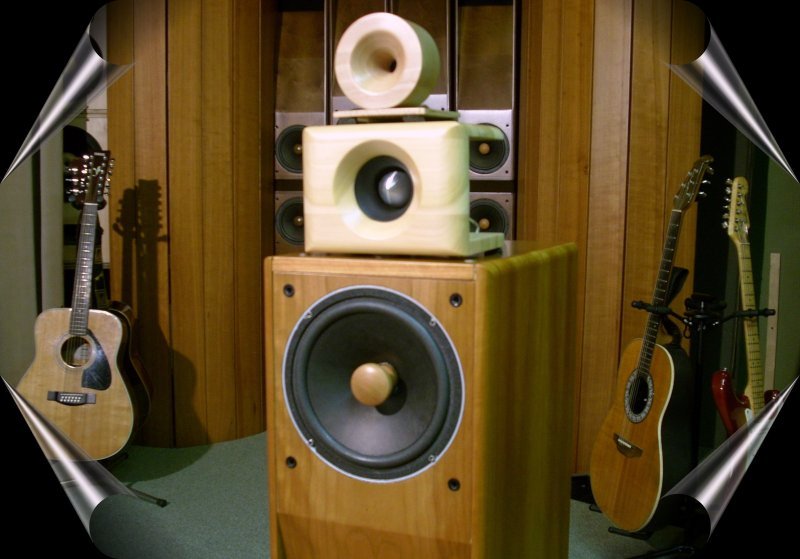

LAURA MK3 FULL

AGGIORNAMENTO da LAURA MKII a LAURA MK3 FULL

e' possibile aggiornare i propri diffusori (LAURA MKII), senza nessun intervento sul diffusore stesso, aggiungendo la tromba LADY HORN alla propria MIRANDA HORN 140, 120 o 100 mm.

L'aggiornamento dei propri diffusori (vale anche per ERICA HORN e PAULA) porta ai seguenti vantaggi fondamentali:

1 - verticalizzazione della scena sonora

2 - minor distorsione totale, sia elettrica che acustica.

3 - aumento dell'efficienza di riproduzione (non  in termini di dB in piu') in termini di spazialita' e coinvolgimento ed apertura sonora, portata alla totale naturalezza delle voci e degli strumenti.

4 - riduzione delle interferenze delle vibrazioni sul filtro della tromba con trombe montate su supporti basculanti

5 - regolazione in ambiente dell'equilibrio tra basso (25-80 Hz) e medio basso (80-150 Hz)

6 - regolarizzazione dell'emissione delle trombe degli alti in zona di incrocio acustico per il miglior adattamento al proprio locale e gusto sonoro.

7- manuale aggiornato con i nuovi posizionamenti, esempi e connessioni

8 - facile ed immediata possibilita' di ascoltare la vecchia configurazione a confronto con quella nuova (non si risponde delle chiamate al 112 e alla crocerossa)

LAURA MK3

posizionamento e regolazioni in ambiente della gamma bassa (solo alcuni esempi)

E' importante ricordare che il maggior intervento della risposta nella gamma bassa e medio bassa di un diffusore, avviene in funzione del posizionamento rispetto alle pareti laterali e di fondo. Vedi figure di seguito riportate per due posizionamenti diversi ( a 2,1 metri e a 2,7 metri dal punto di ascolto). Le misure sotto riportate sono solo di esempio con un solo diffusore funzionante. Le misure sono eseguite di fronte al diffusore e parete dietro al microfono a circa 2,3 metri. Le figure non vogliono essere delle lezioni di elettroacustica e nemmeno esempi di come regolare il proprio diffusore. Nessun microfono (singolo) puo' misurare cio' che due orecchie sentono, nel proprio punto di ascolto. Le figure vengono solo riportate per dare un piccolo input a come le cose variano in ambiente. Sono sicuro che la materia e' gia' stata trattata altrove fino all'esaurimento "nervoso" (non tanto dell'argomento). Vengono riportate piu' che altro per mostrare la possibilita' di regolazione per mezzo del dispositivo a disposizione sul diffusore MK3.

Le figure possono essere confrontate a due a due sia in verticale (sopra e sotto) che in orizzontale verso quella  a fianco. I livelli di prova non hanno un riferimento rispetto alla misurazione della sensibilita' del diffusore.

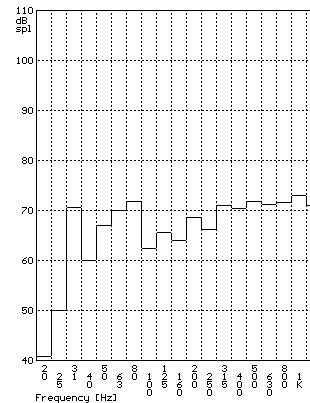

FIG. 1 Distanza d'ascolto 2,1 metri

posizionamento a 1,5 m dalla parete laterale ed a 1,5 m dalla parete di fondo

regolazione di fabbrica

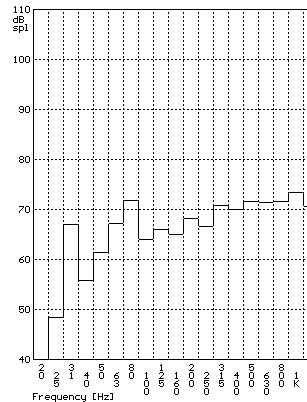

FIG. 2 Distanza d'ascolto 2,1 metri

posizionamento a 1,5 m dalla parete laterale ed a 1,5 m dalla parete di fondo

come fig. 1 ma con regolazione effettuata sul diffusore per  diminuzione della zona 40-80 Hz per ottenere un decadimento piu' armonico

(40 Hz - 4 dB / 50 Hz - 5 dB / 63 -4 dB / 80 e 100 Hz leggermente aumentati),

la perdita del basso da 25 a 30 Hz e' contenuta e meno significante dato il tipo di emissione e frequenza

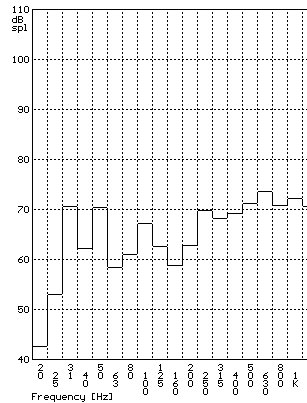

FIG. 3 Distanza d'ascolto 2,7 metri

posizionamento a 1,5 m dalla parete laterale ed a 0,9 m dalla parete di fondo

regolazione di fabbrica

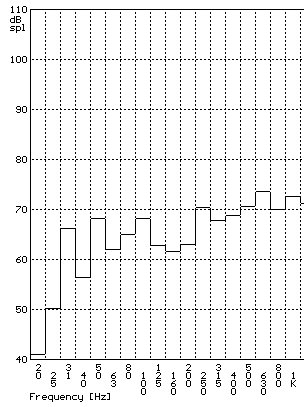

FIG. 4 Distanza d'ascolto 2,7 metri

posizionamento a 1,5 m dalla parete laterale ed a 0,9 m dalla parete di fondo

come FIg. 3 ma con regolazione effettuata sul diffusore con decadimento piu' ARMONICO della parte bassa

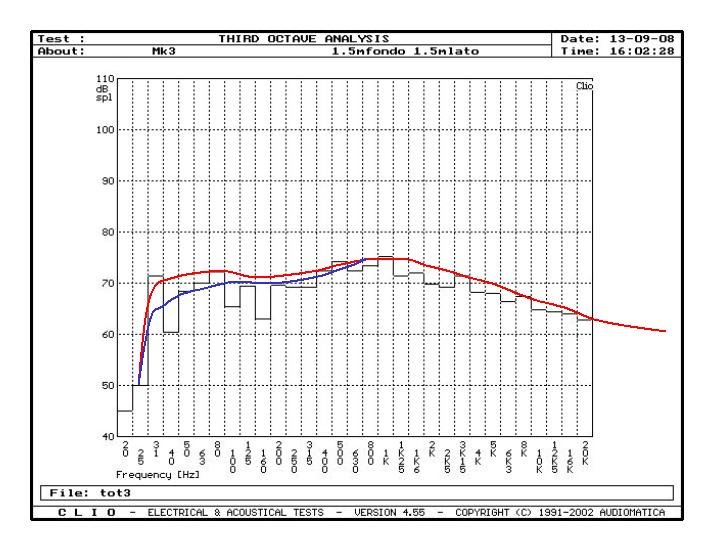

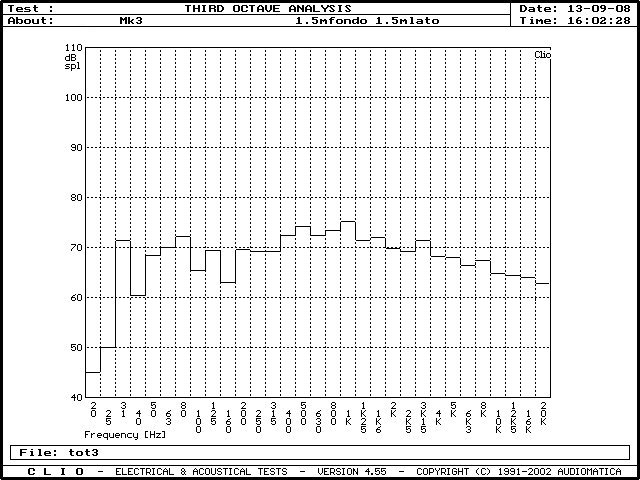

FIG. 5 RISPOSTA TOTALE IN AMBIENTE un diffusore

Distanza d'ascolto 2,4 metri

posizionamento a 1,5 m dalla parete laterale ed a 1,5 m dalla parete di fondo.

I buchi a 40, 100 e 160 Hz, sono dovuti a dei nodi in sottrazione (riflessioni delle pareti e pavimento) del locale rispetto al punto di misura.

Andamento medio della risposta in frequenza

Distanza d'ascolto 2,4 metri

la risposta in frequenza standard in ambiente e' descritta dalla curva ROSSA, mentre apprendiamo che e' possibile ottenere un decadimento piu' armonico sul basso attraverso la regolazione disponibile nel retro del diffusore (linea BLU). L'andamento decrescente da 1 KHz in su e' solo sinonimo di ottimi risultati in qualsiasi riproduzione sia essa di tipo classico che Jazz o rock.

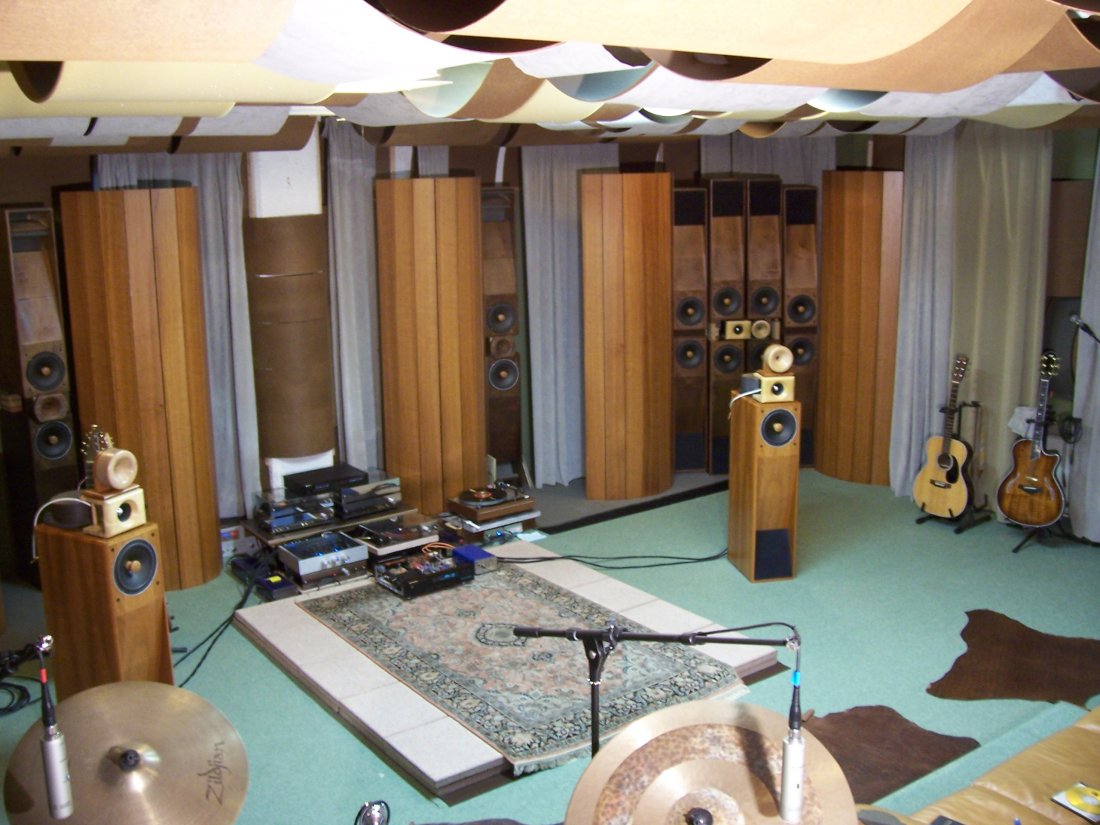

I transienti non si possono raccontare, ma solo ascoltare. C'e chi finalmente si e' accorto che una batteria dal vivo e' possibile riprodurla con soli 2 diffusori e un amplificatore BLU EYES MKII da 50 watt Royal Device. La batteria nella sala audio RD c'e' (la stessa usata dal batterista di Eric Clapton nel DVD Live in HIDE PARK - Una Yamaha Anniversary - nella mia sala, la grancassa si sente piu' forte dalle due Laura MK3 - piu' distanti della batteria dal vivo che sta subito di fianco al punto di ascolto - mentre il rullante nemmeno a cercare di sfondarlo - provare a sentire per credere)
