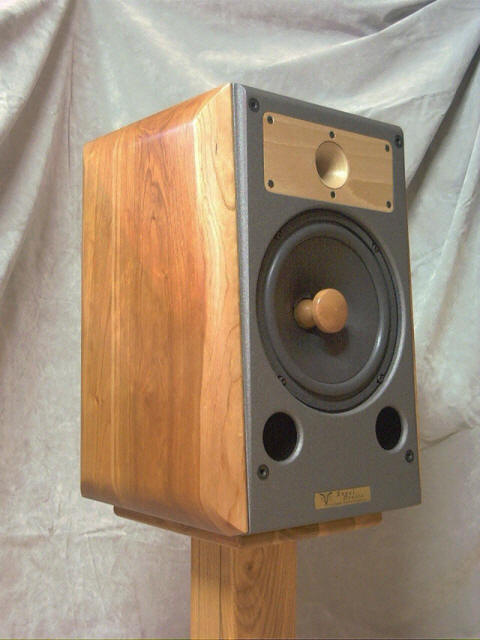

Il diffusore Legend 6
e' un sistema bass reflex da 20 litri
con uscite reflex frontali completamente progettato e costruito in Italia con
ottimo
design e rifiniture in massello di ciliegio ed MDF con verniciatura metallizzata
con rinforzi interni e spigoli arrotondati. L'efficienza medio alta ne fa un
ottimo complemento ad amplificatori valvolari a triodo senza controreazione
funzionanti in modalita' Single Ended. Il Woofer custom da 21 cm nel modello TOP
model utilizza una membrana in carta e fungo frontale di rifasamento per il
controllo dei break-up e la correzione della caduta della risposta nella parte
alta. Tutto cio', unito alla connessione diretta senza crossover, fornisce al
diffusore una dinamica, velocita' di risposta e controllo impressionanti. La tromba a direttivita' costante
MIRANDA HORN
da 50 mm utilizza un tweeter SEAS da 19 mm con cupola in seta. La tromba si
incrocia al Woofer a circa 9 KHz (primi modelli) , dove c'e' la caduta dell'emissione dello
stesso con un filtro a 24 dB/ottava a sfasamento ZERO per una perfetta emissione
in fase elettrica oltre che acustica - (6,5 KHz per MK3). L'incrocio spostato molto in alto, nella
zona dell'emissione solo di armoniche, favorisce l'eliminazione di scompensi di
fase nella risposta acustica oltre che mancanza di nasalita' dovuta all'utilizzo
di una tromba in gamma media. Un reale complemento ai diffusori sono i cavi
RD BW
o EPIGENETICO.
I componenti utilizzati sono di prima qualita' come la nuova generazione dei
condensatori custom Royal Device in polipropilene. Oggi esiste anche il modello

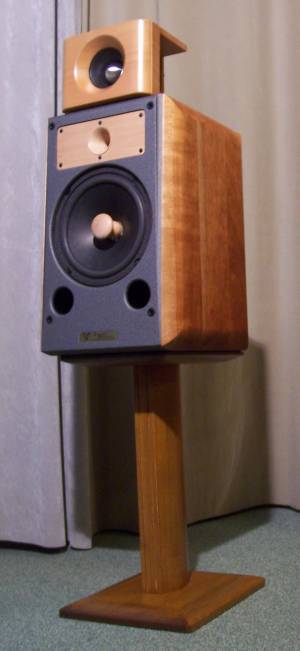

MK3 (LEGEND 6 TOP MODEL FULL), dotato di 2 trombe (LADY e MIRANDA) per il medio
alto che garantiscono un'emissione piu' verticale della scena sonora e maggior
spazialita' in ambiente.
|
i modelli:
LEGEND 6 TOP MODEL STANDARD
LEGEND 6 TOP MODEL FULL
LEGEND 6 Wood Horn: WOOFER cono
in vetroresina e MIRANDA HORN - non piu' disponibile (aggiornabile a TOP MODEL)
LEGEND 6 BASE: Woofer cono
in vertroresina leggera e TROMBA esponenzale in plastica - non piu' disponibile (aggiornabile a
TOP MODEL)
·
Caratteristiche Tecniche
|
Diffusore |
2 vie |
|
sensibilita' |
97 dB circa |
|
Woofer |
Royal Device 21 cm in
carta/foam surround (materiale neutro all'ascolto) con caricamento in Bass
Reflex. Woofer senza filtro alcuno (esteso fino a 10 KHz) con rifasatore
centrale a fungo Royal Device – cestello in alluminio pressofuso |
|
|
MIRANDA HORN 50 mm (modello
STANDARD) + seconda tromba LADY HORN MOD. 36 rev. 2.0 (modello FULL) montata
su supporto rettangolare, con filtro esterno e sistema basculante a
frequenza infrasonica per eliminazione interferenze acustico/meccaniche del
woofer. Supporto in massello e caricamento esteso a direttivita' costante
per estensione della risposta in frequenza e verticalizzazione della scena
sonora. |
|
filtro trombe |
24 dB/ottava - Condensatori
in polipropilene, Induttanze senza nucleo avvolte in aria.
MODELLO STANDARD TOP
MODEL: all’interno del diffusore
MODELLO FULL MK3:
montato esterno direttamente a ridosso della
tromba LADY HORN
e predisposto per la connessione della tromba
interna MIRANDA HORN. Filtro unico: driver in parallelo per medesima fase
elettrica. Cavi di potenza connessi direttamente alla tromba LADY HORN ed
interconnessione locale tra le 2 tromba (vedi Fig. 4.1) |
|
Frequenza di incrocio acustico |
verso il Woofer in caduta
libera naturale: da 6,5 a 7,5 KHz circa
|
|
risposta in frequenza |
LEGEND 6 TOP MODEL STANDARD: 28 - 22.000 Hz
LEGEND 6 TOP MODEL
FULL: 28 Hz / > 22.000 Hz |
|
Impedenza nominale: |
6 ohm |
|
Impedenza minima: |
4,2 ohm da 120 a 200 Hz, superiore a 4,6 ohm
sopra e sotto i 300 Hz |
|
Potenza supportata |
Da abbinare ad amplificatori fino a 100 Watt
rms funzionanti in regime dinamico (cioe’ programma musicale) |
|
Amplificazione minima |
1,5 Watt per canale e
abbinate solo ad amplificazioni Royal Device. Non vengono date per
abbinamento ad altre amplificazioni |
|
controlli |
Parziale controllo della risposta in fase in
funzione dell'altezza dell'orecchio per mezzo dello spostamento
avanti-indietro delle trombe |
|
regolazioni |
Possibilita’ di regolazione sezione medio alti
tramite aggiunta di una resistenza. |
|
connessioni |
Predisposizione a morsetti dorati per il Bi-amp o
Bi-wiring. Cavi consigliati: cavo EPIGENETICO Royal Device (richiedere
manuale) |
|
Dimensioni diffusore: |
430 (alt) x 290 (larg) x 310 (prof) mm - solo il
diffusore |
|
Dimensioni TROMBE |
LADY HORN: 140 (alt) x 190
(larg) x 170 (prof) mm (compresi morsetti) |
|
Peso |
12 kg cad + 3,5 kg con tromba LADY Mod. 36 |
|
FINITURA |
Diffusore: fianchi di vero
massello di ciliegio. Fascia frontale/posteriore medium density con vernice
Vesmaflex. Tromba Miranda massello di faggio finita a cera. LADY HORN,
massello di tulipie’ tinto ciliegio. Fungo rifasatore woofer in massello di
faggio |
|
NOTE |
Mobili,
legni, vernici, woofer, supporti trombe, fungo rifasatore, tromba LADY e
Tromba Miranda HORN, dispositivi basculanti a frequenza infrasonica e
relativi progetti sono esclusiva Royal Device e fabbricati in ITALIA. Trombe
misurate ed accoppiate. Componentistica del woofer (bobine, centratori,
membrane, funghi rifasatori ecc) sono proprieta’ Royal Device.
|
Caratteristiche soggette a modifica senza preavviso.
LEGEND 6
- TOP MODEL STANDARD

|
|
|
LEGEND 6
- TOP MODEL FULL
|
RISPOSTA TOTALE IN AMBIENTE (un diffusore)
Ambiente 5,5 x 6,5 x 2,7 m. Distanza di misura 2,5 metri -
posizionamento diffusore a 1,5m dalla parete laterale ed a 1,6 alla
parete di fondo. - I buchi a 40, 63 e 125
Hz, sono dovuti a dei nodi in sottrazione (riflessioni delle pareti
e pavimento) del locale rispetto al punto di misura. La misura e’
stata eseguita volutamente in un locale NON trattato dal punto di
vista delle risonanze a bassa frequenza. Parete posteriore al
microfono 2,5 m.

Andamento medio della risposta in frequenza
L’andamento medio della risposta in frequenza e' descritto dalla
curva tratteggiata. L'andamento decrescente da 1 KHz in su e' solo
sinonimo di ottimi risultati in qualsiasi riproduzione sia essa di
tipo classico che Jazz o rock in ambienti di casa poco trattati
utilizzando sistemi audio senza controreazione alcuna e senza
crossover in banda media ad emissione di fase coerente.
 |
 |
|
|
|
| LEGEND 6
WOOD HORN - fuori produzione
|
|
 |
|
LEGEND 6 BASE - fuori produzione |
|
 |
| |
|
|
