Anybody interested in the speaker Kit can directly enquire www.ossaudio.com (USA ) or send a fax +39 0331 354903 stating your e-mail address to have a Royal Device e-mail address to have contact with. All designs and manuals available. |
|

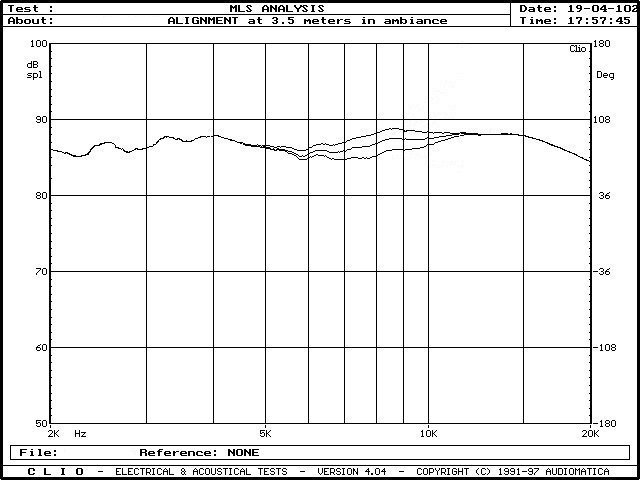

| La risposta in frequenza del diffusore in funzione del posizionamento della tromba | Tutte le misure |

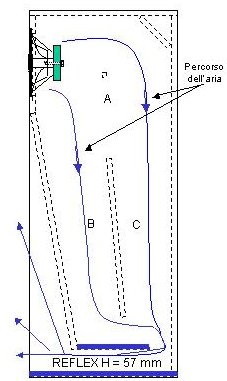

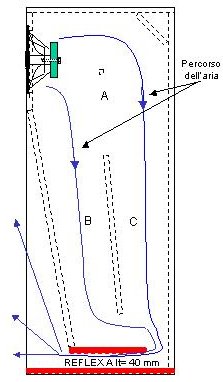

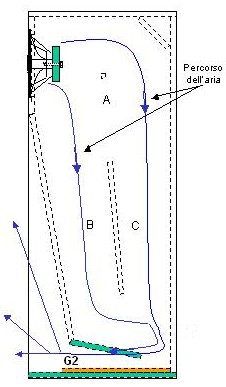

| La risposta in frequenza del WF e MIRANDA HORN | Le viste interne del mobile e le varianti |
| Il posizionamento della tromba in funzione dell'altezza della posizione di ascolto | |
|

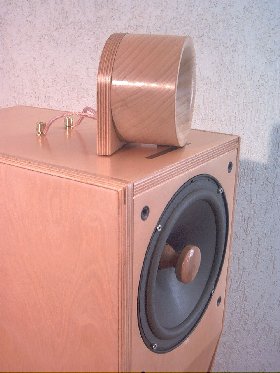

E' disponibile il KIT del diffusore PAULA. Un bass reflex "convogliato" con tecnologia Royal Device con leggero carico a tromba esterno (pavimento e baffle frontale inclinato a direttivita' controllata) derivato dal modello LAURA (vedi recensione di Constantine Soo), senza crossover sul WOOFER, adatto per l'utilizzo con amplificatori MONOTRIODI senza controreazione da 2 o 3 watt. Il modello PAULA utilizza gli stessi componenti, sia come Woofer (il meraviglioso 21 cm Royal Device con cono in carta e fungo ad ogiva frontale in legno massello di produzione esclusiva custom Royal Device a banda estesa fino a 9,5 KHz con fs= 35 Hz), che come unita' degli alti (tromba a direttivita' costante a scelta Miranda da 100 o 120 mm in massello di faggio lucidato a cera, con tweeter SEAS ed adattatore per compressione Royal Device - la tromba viene fornita gia' premontata e collaudata). Questa si appoggia sopra il mobile e da' la possibilita' di essere orientata per ottenere la miglior riproduzione in ambiente in funzione del tipo di musica ascoltata e dell'altezza dell'orecchio rispetto l'asse. Il posizionamento variabile e' utilizzabile inoltre per la regolazione della risposta in frequenza in funzione del rodaggio del woofer e del suo utilizzo nel tempo. Qui potete visualizzare la recensione di Constantine Soo del modello superiore Laura STUDIO MKII che utilizza la stessa componentistica, ma cambia il carico posteriore del Woofer. Il modello Paula, pur non utilizzando il complesso carico a tromba posteriore della sorella maggiore, non così facilmente costruibile in KIT, sfrutta al meglio il carico reflex, utilizzando una semplice tecnologia messa a punto da Roberto Delle Curti per questo particolare modello Royal Device, al fine di ottenere un miglior convogliamento dell'aria verso l'uscita reflex, evitando le classiche risonanze all'interno del mobile da pavimento senza per questo renderne complessa la costruzione interna. Questa tecnologia, oltre a fornire un suono piu' dettagliato ed esente da qualsiasi colorazione dovuta ad impiego di woofer a banda molto estesa ( da non confondere assolutamente con i monovia), suona in modo eccellente anche forse meglio dei precedenti diffusori Laura MKI con carico a tromba posteriore (il modello Laura MKII e' stato infatti completamente rivisto al suo interno in funzione degli entusiasmanti risultati ottenuti nello studio del modello Paula in particolare sulla risposta del medio e del medio alto). Il caricamento qui adottato diventa una via di mezzo tra reflex classico e carico a tromba posteriore (non e' un labirinto). Le vie interne sono calcolate in modo da ottenere un basso piu' articolato, molto piu' vicino a quello di un carico a tromba che non a quello del classico reflex abbastanza noioso e preponderante ed a volte anche troppo artificiale rispetto al suono dal vivo. Queste le caratteristiche tecniche: Sensibilita': 98,5 dB - 1 W - 1 m (101 dB pesato A) - vedi misure ed incrocio con la tromba Woofer: larga banda 9,5 KHz (-6 dB) vedi misure di risposta in frequenza vedi tutte le misure ingrandite e complete Incrocio acustico: circa 9 KHz Impedenza nominale: 6 ohm Impedenza minima: 4,25 ohm a 350 Hz Risposta in frequenza: 30 - 20,000 Hz - fs woofer 34-35 Hz (vedi curve dell'impedenza) Filtro della tromba a 24 dB/ottava (FASE ZERO) in fase e con la stessa pendenza del decadimento del WF Dimensioni: altezza 100 cm - larghezza 26 cm - profondita' 40 cm Vengono forniti tutti i componenti ed i disegni dei mobili, con le parti in legno da autocostruirsi (disponibili a breve i pezzi pantografati in MDF). Il mobile puo' essere costruito sia con la curva estetica che diritto (vedi entrambe le foto). Varie viste del diffusore PAULA con tromba Miranda Horn 120 mm con supporto verticale. Il mobile in foto e' in multistrato di betulla scandinavo.

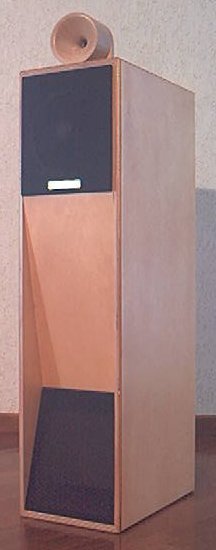

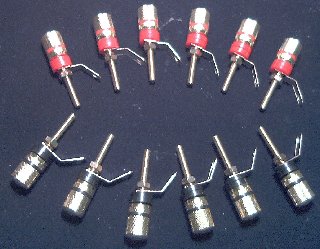

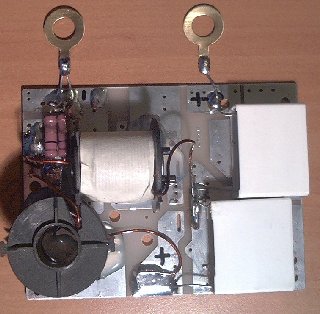

PAULA con MIRANDA Horn da 120 mm Sono inclusi nel KIT:
SONO esclusi dal KIT:
OPZIONI
per qualsiasi informazione ci si puo' rivolgere direttamente a: Roberto Delle Curti - tel. 0331 343648 (diretto). di seguito vengono riportate le misure delle trombe e del woofer, nonche' alcune note tecniche.
INIZIO PAGINA Le trombe MIRANDA a direttivita' costante da 100 e 120 mm

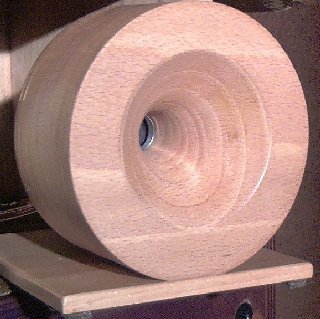

Non utilizzano il rifasatore classico frontale ed il favoloso tweeter Seas viene accoppiato tramite un adattatore micrometrico per ottenere il giusto rapporto di compressione per non utilizzare alcun attenuatore in serie ad essa. Cio' favorisce il massimo trasferimento in termini di musicalita'. Le trombe sono lavorate da masselli interi di faggio e rifinite a cera. Non sono tinte. Queste scelte, unite alla larga banda riprodotta ed al taglio a diverse decadi sopra, favorisce le mancanze di risonanze dovute ai materiali come ABS o metallo o altro. Vista della tromba Miranda da 100 mm

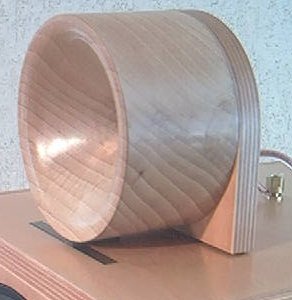

Vista della tromba Miranda da 120 mm L'emissione a direttivita' costante aiuta ad ottenere una emissione coerente in fase alle varie frequenze riprodotte, fornendo così, insieme ad amplificatori a tubi S.E senza F.B. una gamma alta di una naturalezza indescrivibile. Immagine centrale e' inchiodata e non si sposta per nessun motivo anche spostando il punto di ascolto muovendosi verso la linea centrale dei diffusori. La possibilita' di ruotare la tromba a destra o a sinistra, aiuta nel posizionamento ottimale della cassa e nel centrare la risposta in frequenza rispetto al punto di ascolto e rispetto anche alla posizione fuori asse dell'orecchio. L'incrocio e' fissato nella gamma 7 - 10 KHz e variabile in fase in funzione dei parametri prima menzionati. I grafici sotto mostrano le varie possibilita' di regolazione. Il posizionamento in ambiente diventa di facile dominio. E' chiaro che questo tipo di diffusore non e' per coloro che amano guardare ai pezzi che compongono l'impianto per poi ascoltare l'impianto, ma rivolto a coloro che ricercano il suono dal vivo e vogliono ascoltare la propria musica al meglio. Le varie possibilita' sono date per questo motivo. Una volta effettuato il "fine tuning", il sistema diventa trasparente, nel senso che non esistera' piu'. FIG.1. La risposta in frequenza a 3,5 metri in funzione del posizionamento AVANTI-INDIETRO della tromba. L'incrocio acustico e' circa a 8,5 - 9 KHz. Misure effettuate con RD Horn con smoothing a 1/2 ottava asse tromba. Le misure riportate sono solo indicative per mostrare la variazione della risposta in frequenza in funzione dello spostamento AVANTI-INDIETRO della tromba. La tromba Miranda si comporta nello stesso modo (curve con Tromba Miranda sovrapposte non disponibili, vedere comunque misure successive dell'incrocio WF e Miranda HORN). L'incrocio puo' spostasi anche di circa 400-500 Hz piu' su dopo circa 500 ore di funzionamento del WF. La possibilita' di "rifasare meccanicamente" i due driver e' solamente vincente. Lo si fa semplicemente ad orecchio, perche' la cosa diventa naturale all'ascolto.

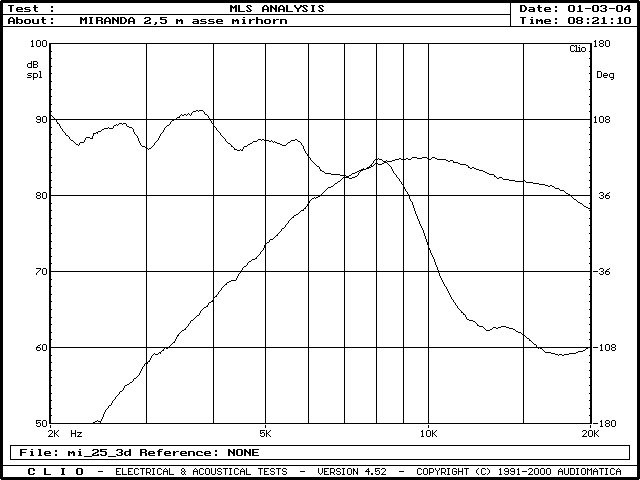

FIG.2. Risposta in frequenza dei due driver WF Royal Device e Miranda Horn a 2,5 metri in asse tromba.
INIZIO PAGINA Sistemi di misura e controreazione Avete mai provato ad ascoltare un lettore CD con gli stadi di uscita senza controreazione a confronto con lo stesso con la controreazione? Ebbene, nel primo caso, anche se la risposta in frequenza a 20 KHz sara' scesa di 4 o 5 dB in modo graduale, non vi accorgerete, anzi, la sensazione sara' quella di sentire meglio gli acuti ed anche in modo piu' incisivo e senza fastidi, mentre nel secondo caso anche con una risposta lineare al +/- 0,2 dB, avrete la strana sensazione del fastidio che chiedera' al vostro cervello di abbassare il volume....ma nonostante cio', la cosa non vi sara' sufficiente... perche' ? Lo stesso vale per la dinamica di un sistema controreazionato: piu' alzate il volume e meno suona e piu' da' letteralmente fastidio (io almeno ho queste sensazioni) rispetto ad un sistema completamente senza controreazione che con 10 volte meno potenza fa esplodere dinamiche doppie o triple e sembra che il volume non basti mai. Il fenomeno uditivo (se così vogliamo definirlo) e' dovuto alla mancanza di distorsione temporale, un po' come quando ascoltate a 5 metri di distanza la "banda del vostro paese". I livelli sono stratosferici, ma non vi danno fastidio (certo non c'e' distorsione), al massimo vi spostate di qualche metro. Provate a riprodurre (fonometro alla mano) la stessa banda di paese su un sistema completamente controreazionato dall'inizio alla fine con 100, 200 o 500 watt per canale e vi accorgerete della differenza. Non e' questa la sede nella quale posso spiegare il perche' della cosa, molto e' gia' riportato nelle WhitePapers (in Italiano) dove si parla della controreazione nei sistemi audio e di scelte progettuali, ma per non tenere sulle spine coloro che non vogliono leggere tutto quanto, si puo' anticipare una cosa: il segnale di fase opposta ed inoltre ritardato nel tempo generato da un Woofer (o altoparlante che sia), cioe' la classica "back EMF", in un sistema audio totalmente controreazionato (anche solo localmente non dimentichiamolo mai), arriva fino al DAC di un CD player o ai contatti di una testina magnetica di un giradischi, alterando in modo irreversibile il contenuto armonico e temporale del segnale emesso in quel momento dalla sorgente. E la BACK EMF ci torna attraverso gli stadi di amplificazione dall'uscita all'ingresso, passando attraverso i meravigliosi cavi magari da migliaia di euro che interconnettono tutto il sistema, attraversando tutti gli stadi... non ci arriva solo attraverso l'eventuale effetto larsen acustico....l'effetto larsen non e' garantito, specialmente per chi ascolta in cuffia, ma la distorsione temporale uscita-ingresso invece e' garantita anche dalle migliori marche di detersivi: cioe' garantita la limone.... anche per l'ascolto in cuffia. Non ci avevate pensato? Tornando invece al diffusore Paula, insieme all'utilizzo di un minimo di compressione calcolato per il TW SEAS (che passa dai canonici 90 dB/1W/1M a circa 98), uniti al fatto di utilizzare una cupola in seta morbida (che non si deforma dato il basso tasso di compressione adottato) ed un adattatore quasi micrometrico (studiato per la minima distorsione e per il massimo guadagno che serve per poterlo accoppiare al WF RD da 21 cm) fornisce un suono in questa regione dello spettro che e' solo da ascoltare. La compressione adottata per la tromba fa sì di non AMMAZZARE la risposta ai transienti della stessa con attenuazioni drastiche come si usa fare con driver ad alta compressione che normalmente forniscono 110 o 120 dB utilizzati senza trasformatore di solito in un diffusore da 98 o 100 dB. Anche la distorsione, nel caso della Miranda Horn rimane a livelli praticamente non udibili. Le curve sono state rilevate con un monotriodo in S.E. senza controreazione con 2,83 volt di uscita (tensione misurata su 8 ohm) a 3,5 metri di distanza. Il picco del break-up principale a 3,8 KHz circa (non scandalizziamoci: tutti i 20-21 cm ce lo hanno all'incirca in questa regione dello spettro, anzi no, diciamo meglio, tutti gli altoparlanti ce lo hanno da qualche parte) puo' essere ulteriormente abbassato con intervento manuale sul cono senza perdita di efficienza (tecnologia Royal Device non visibile dall'esterno e non fornita sul mercato audio - vedi proposta KIT). La risonanza della tromba (rilevabile senza il filtro inserito) e' a poco meno di 2 KHz. MISURE COMPLETE e spiegazione delle misure

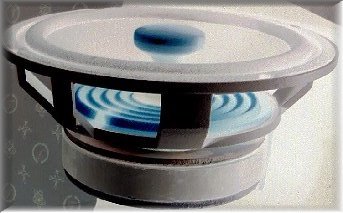

Il Woofer in carta NON TRATTATA da 21 cm
INIZIO PAGINA
INIZIO PAGINA Posizionamento della tromba, in funzione dell'altezza dell'orecchio al punto di ascolto: 1 - orecchio in asse con il centro della tromba
2 - L'orecchio e' spostato piu' in alto del centro della tromba. La tromba va spostata leggermente indietro (vedi manuale allegato al KIT ). Il risultato e' quello di ri-allineare la risposta in frequenza in modo lineare come da curva centrale mostrata nel grafico sopra in Fig. 1
3 - orecchio piu' in basso del centro della tromba. La tromba viene spostata leggermente avanti (vedi manuale allegato al KIT ). Il risultato e' quello di ri-allineare la risposta in frequenza in modo lineare come da curva centrale mostrata nel grafico sopra in Fig. 1
