TRASFORMATORI AUDIO RD

utilizzare semplici tecnologie, ormai dimenticate, che creano ancora tutt'oggi l'anima della musica.....          ma davvero un operazionale e' meglio di un trasformatore?



Hit Counter

dal 24-3-2006





I trasformatori di segnale audio Royal Device sono nati per la specifica applicazione negli amplificatori della serie Blu Eyes BE 20 - 30 - 50, MONOBLOCK, BLU BAY e ai relativi preamplificatori BE 3 - 5 dove sono utilizzati sia come interstadio per controlli di tono completamente passivi con amplificazione senza stadi di guadagno in tensione attivi e sia come adattamento dell'uscita di linea. Sono inoltre utilizzati negli stadi fono RUBINA, RUBINA EVOLUZIONE e RUBINA RIVOLUZIONE ed infine nelle modifiche ai CD/DVD player sulle schede TDA-SE, IT-4 e IT-6 sia come trasformatori di accoppiamento tra gli stadi che di uscita, oppure ancora come sfasatori per accoppiamento di 2 Single Ended messi in controfase.

Ogni trasformatore e' studiato per la propria applicazione per piccoli segnali (fino a 5 Veff, alcuni anche oltre). Nella parte di potenza sono stati approntati invece trasformatori di uscita per potenze che vanno dai 50 ai 200 Watt con possibilita' di innumerevoli selezioni delle impedenze di uscita.

Di seguito vengono riportati solo a motivo di esempio le caratteristiche di alcuni di essi, riportando la banda di lavoro, e la risposta impulsiva al gradino di tensione.  Si rammenta che, nonostante la risposta in fase dei trasformatori RD sia incredibilmente piatta nella banda audio, essa non ha nessun effetto pratico sul suono, in quanto tutti i trasformatori sono utilizzati SENZA controreazione alcuna, nemmeno a livello locale, cioe' ad anello aperto, quindi ogni eventuale sfasamento o ritardo tra ingresso ed uscita, non comporta distorsioni di intermodulazione. La risposta la gradino (10 KHz) e' semplicemente da manuale. I trasformatori sono tutti sotto-utilizzati rimanendo lontani da anche minime saturazione del nucleo. Tutti i trasformatori sono progetto Royal Device.

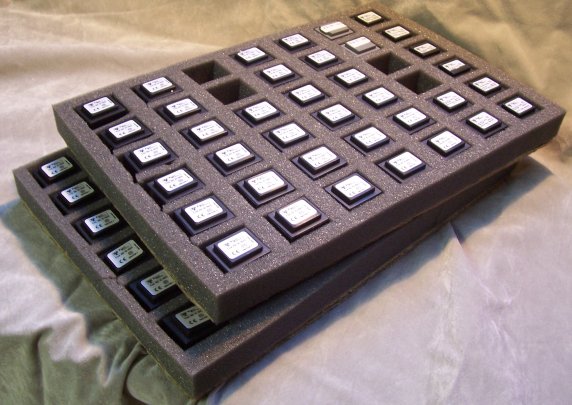

Vista di un trasformatore di segnale Royal Device

Dimensioni: L 34 x p 28 x h 27,5 – terminali Passo 5 mm





RD 15-101S

primari/secondari:  1+1:1+1 (nominali)

impedenza nominale primari: 75+75 ohm

impedenza nominale secondari: 75+75 ohm

risposta in frequenza: 10 Hz-100 KHz (+/- 0,1 dB) carico 2K2ohm

-3 dB @ 430 KHz

risposta in fase (tratteggiata):

20 Hz-20 KHz (+8,9° /-4,2°)

risposta al gradino: 0,8 microsecondi - tensione di prova ONDA QUADRA 10 KHz 2Vpp - uscita 5 Vpp























RD 15-102S

primari/secondari:  1+1:2+2 (nominali)

impedenza nominale primari: 75+75 ohm

impedenza nominale secondari: 300+300 ohm

risposta in frequenza: 10 Hz-60 KHz (+/- 0,5 dB)  carico 3K9ohm

-1,3 dB a 100KHz

-3 dB a 180 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+9,2° / - 10,2°)

risposta al gradino: 2,3 microsecondi - tensione di prova ONDA QUADRA 10 KHz 2,5Vpp - uscita 5 Vpp





















RD 15-600

primario/secondari:  1+1 : 2+2 (nominali)

impedenza nominale primari: 150+150 ohm

impedenza nominale secondari: 600+600 ohm

parallelo-parallelo Z = 150:600 ohm - guadagno 2 (6 dB) -  5 Hz - 182 KHz (- 1 dB) - carico 618 ohm

parallelo-serie Z = 150:2500 ohm - guadagno 4 (12 dB) -  5,5 Hz - 84,3 KHz (- 1 dB) - carico 3K9 ohm

serie-parallelo Z = 600:600 ohm - guadagno 1 (0 dB) -  3,3 Hz - 167,7 KHz (- 1 dB) - carico 618 ohm

serie-serie  Z = 600:2500 ohm - guadagno 2 (6 dB) -  4 Hz - 66,7 KHz (- 1 dB) - carico 3K9 ohm



RD 15-600 - PRIMARI in parallelo - SECONDARI in parallelo

Z = 150:600 ohm - guadagno 2 (6 dB)

risposta in frequenza: 5 Hz - 182 KHz (- 1 dB) - carico 680 ohm - linea tratteggiata: risposta in fase

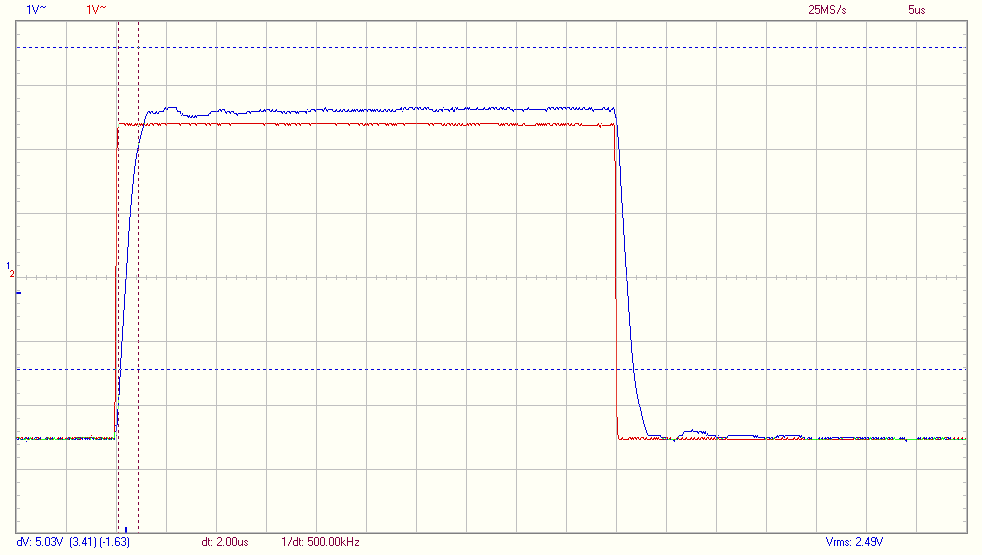

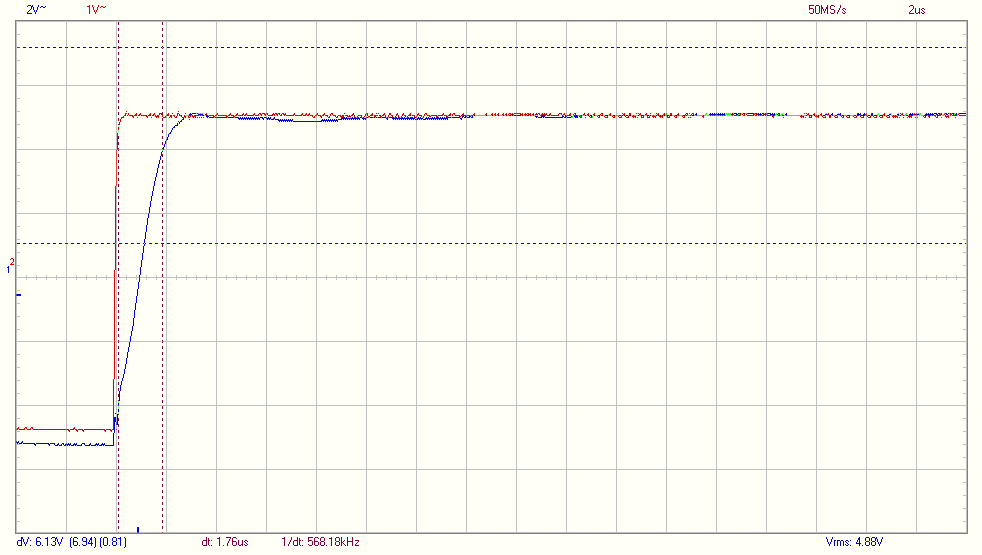

risposta all'onda quadra: tempi di salita 1,76 uS



RD 15-600 - PRIMARI in parallelo - SECONDARI in serie

Z = 150:2500 ohm - guadagno 4 (12 dB)

risposta in frequenza: 5,5 Hz - 84,3 KHz (- 1 dB) - carico 3K9 ohm - linea tratteggiata: risposta in fase

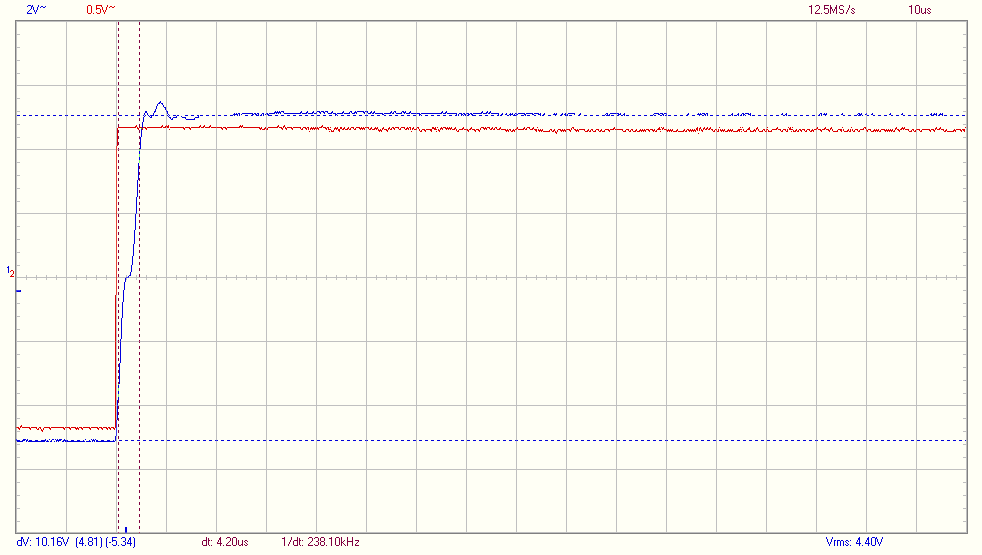

risposta all'onda quadra: tempi di salita 4,2 uS



RD 15-600 - PRIMARI in serie - SECONDARI in parallelo

Z = 600:600 ohm - guadagno 1 (0 dB)

risposta in frequenza: 3,3 Hz - 167,7 KHz (- 1 dB) - carico 680 ohm  - linea tratteggiata: risposta in fase

risposta all'onda quadra: tempi di salita 2 uS



RD 15-600 - PRIMARI in serie - SECONDARI in serie

Z = 600:2500 ohm - guadagno 2 (6 dB)

risposta in frequenza: 4 Hz - 66,7 KHz (- 1 dB) - carico 3K9 ohm - linea tratteggiata: risposta in fase

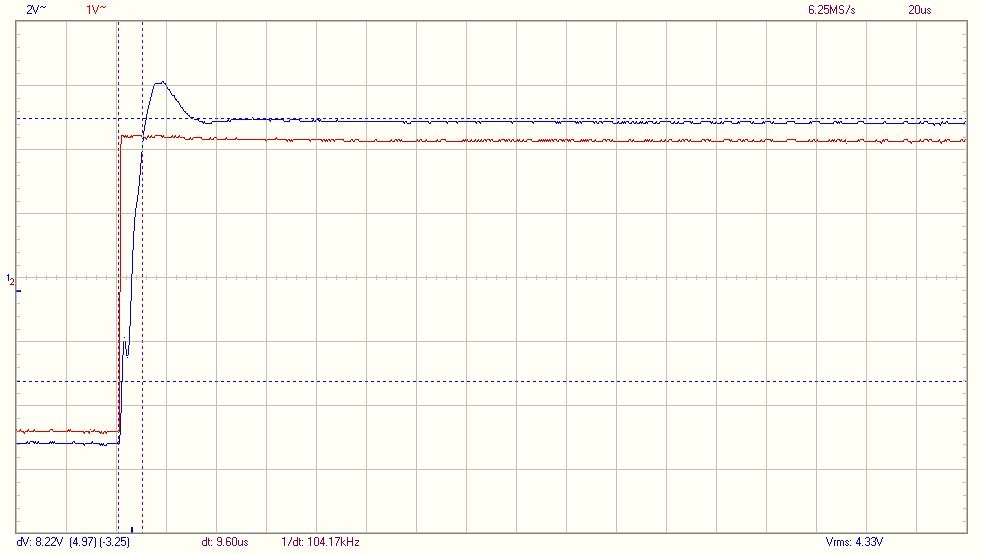

risposta all'onda quadra: tempi di salita 9,6 uS




RD 15-21

primario/secondari:  1+1 : 7+7 (nominali) - 1:7 / 1:14

impedenza nominale primari: 17+17 ohm

impedenza nominale secondari: 370 - 370 ohm

risposta in frequenza: 12 Hz-230 KHz (+/- 1 dB) - carico 3Kohm

-3 dB a 250 KHz (parallelo-serie)

risposta in fase (tratteggiata):

20Hz - 20KHz (+ 3,5° / -3,8 °)

 PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 10 (20 dB)





PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 10 (20 dB)



RD 15-3

primario/secondari:  1+1 : 6+6 (nominali) - 1:6 / 1:12

impedenza nominale primari: 15+15 ohm

impedenza nominale secondari: 600 - 600 ohm

risposta in frequenza: 15 Hz - 310 KHz (+/- 1 dB) - carico 1K5 ohm

-3 dB 10 Hz - 345 KHz  (parallelo-parallelo)

risposta in fase (tratteggiata):

20Hz - 20KHz: +3,2° / - 4°

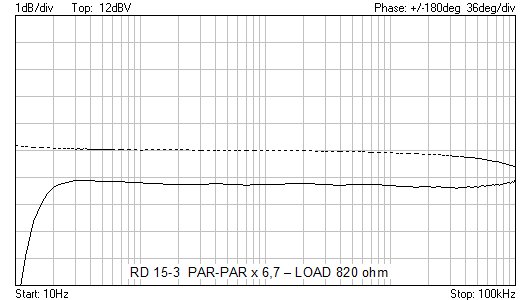

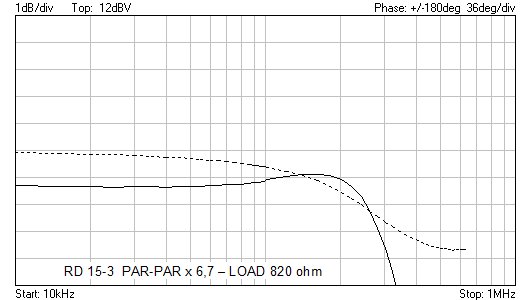

PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 6,7 (16,5 dB)







PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 6,7 (16,5 dB)

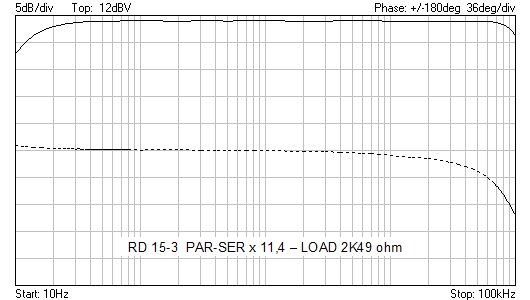

PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 11,4 (21 dB)

risposta in frequenza: 18 Hz-91 KHz (+/- 1 dB) - carico 2K49 ohm

risposta in fase (tratteggiata):

20Hz - 20KHz: +3,2° / - 10,9° (parallelo-serie x 11,4 - 21 dB)

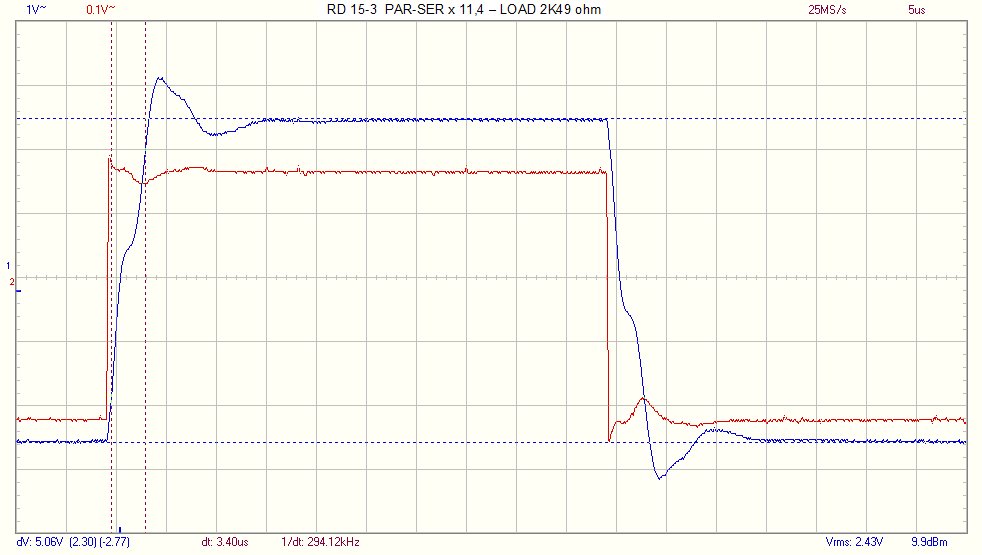

risposta al gradino: 3,4 microsecondi - tensione di prova ONDA QUADRA 10 KHz 0,4Vpp (traccia rossa)- uscita 5 Vpp (traccia blu) - PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 11,4 (21 dB) - CARICO 2,49 Kohm



RD 15-4

primari/secondari:  1+1 : 8+8 (nominali)   1:8 / 1:16

impedenza nominale primari: 9 + 9 ohm

impedenza nominale secondari: 600 - 600 ohm

risposta in frequenza: 19 Hz-200 KHz (+/- 1 dB) - carico 1K5 ohm

16 Hz - 225 KHz  -3 dB   (parallelo-parallelo)

risposta in fase (tratteggiata):

20Hz - 20KHz (+4,9° / - 5,6°)

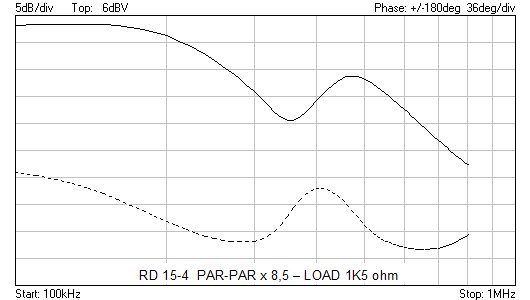

PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 8,5 (18,6 dB)

PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 17,8 (25 dB)

v

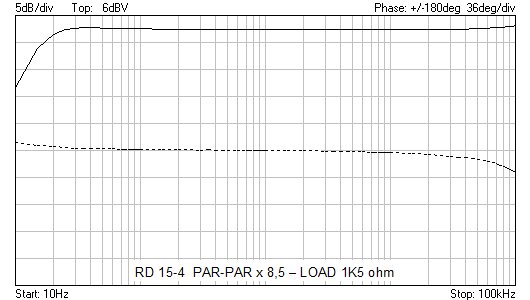

PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 8,5 (18,6 dB)

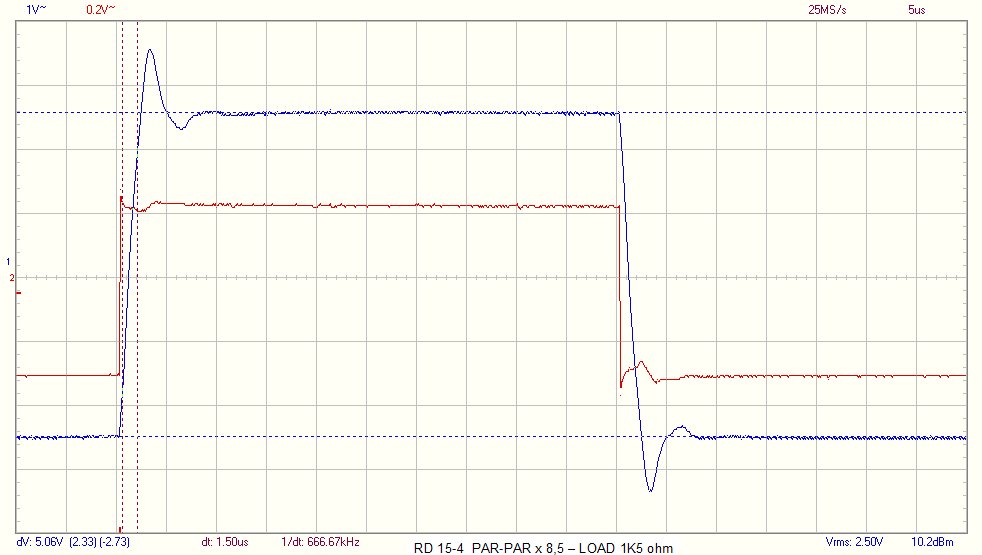

risposta al gradino: 1,5 microsecondi - tensione di prova ONDA QUADRA 10 KHz 0,5Vpp (traccia rossa)- uscita 5 Vpp (traccia blu) - PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 8,5 (18,6 dB) CARICO 1,5 Kohm

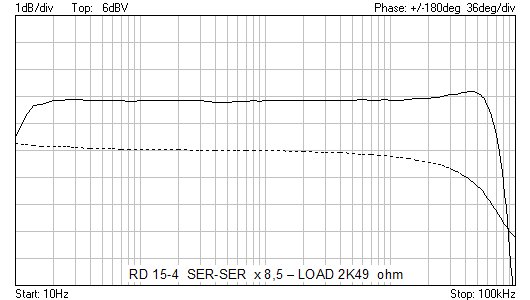

PRIMARI IN SERIE - SECONDARI IN SERIE - X 8,5 (18,6 dB)

 risposta in frequenza: 9 Hz- 70 KHz (+/- 1 dB) - carico 2K49 ohm

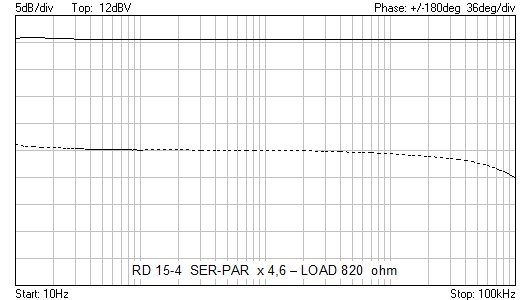

PRIMARI IN SERIE - SECONDARI IN PARALLELO - X 4,6 (13,2 dB)

 risposta in frequenza: 9 Hz- 205 KHz (+/- 1 dB) - carico 820 ohm




RD 15-6

primario/secondari:  1+1 : 7+7 (nominali) - 1:7 / 1:14

impedenza nominale primari: 15+15 ohm

impedenza nominale secondari: 700 - 700 ohm

risposta in frequenza: 12 Hz-230 KHz (+/- 1 dB) - carico 2K2 ohm

-3 dB a 250 KHz (parallelo-parallelo)

risposta in fase (tratteggiata):

20Hz - 20KHz (+ 3,5° / -3,8 °)

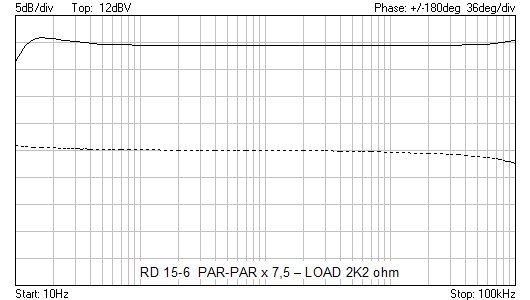

PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 7,5 (17,5 dB)

 PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 14,6 (23,3 dB)





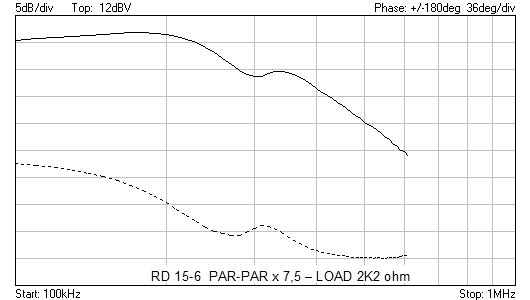

PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 7,5 (17,5 dB)

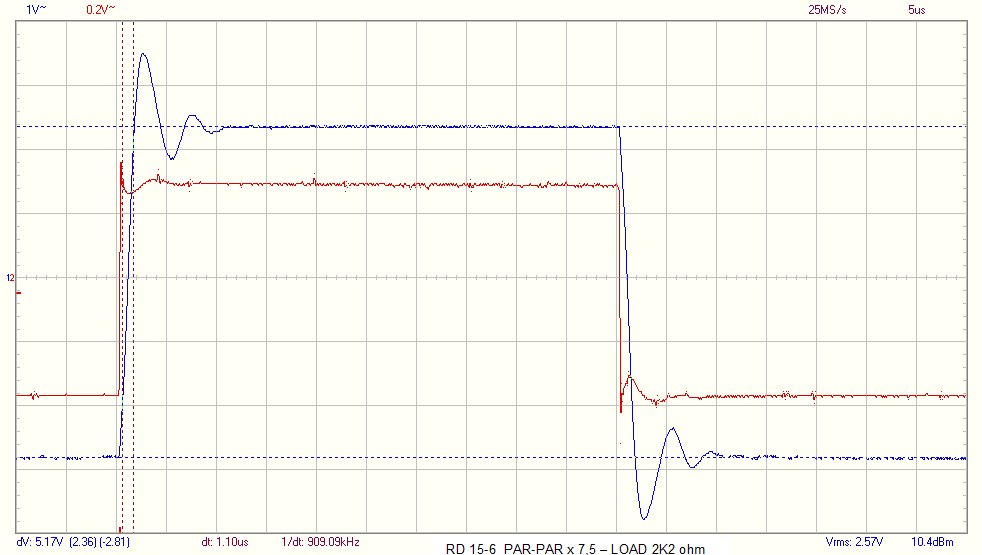

risposta al gradino: 1,1 microsecondi - tensione di prova ONDA QUADRA 10 KHz 0,6Vpp (traccia rossa)- uscita 5,2 Vpp (traccia blu) - PRIMARI IN PARALLELO - SECONDARI IN PARALLELO - X 7,5 (17,5 dB) CARICO 2,2 Kohm

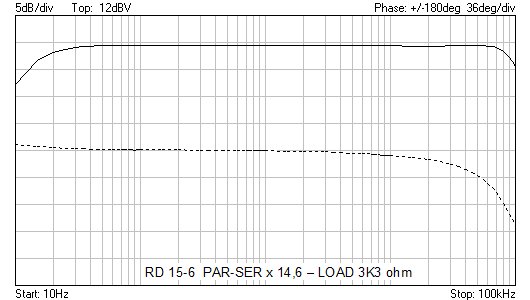

PRIMARI IN PARALLELO - SECONDARI IN SERIE - X 14,6 (23,3 dB)

 risposta in frequenza: 16 Hz-86 KHz (+/- 1 dB) - carico 3K3 ohm


RD 15-3A

primario/secondari:  1:3+3 (nominali)

impedenza nominale primario: 75 ohm

impedenza nominale secondari: 675 - 675 ohm

risposta in frequenza: 20 Hz-60 KHz (+/- 0,5 dB) - carico 3K ohm

-3 dB a 80 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+21,3° / - 15,7°)

risposta al gradino: 4,8 microsecondi - tensione di prova ONDA QUADRA 10 KHz 3Vpp - uscita 10 Vpp

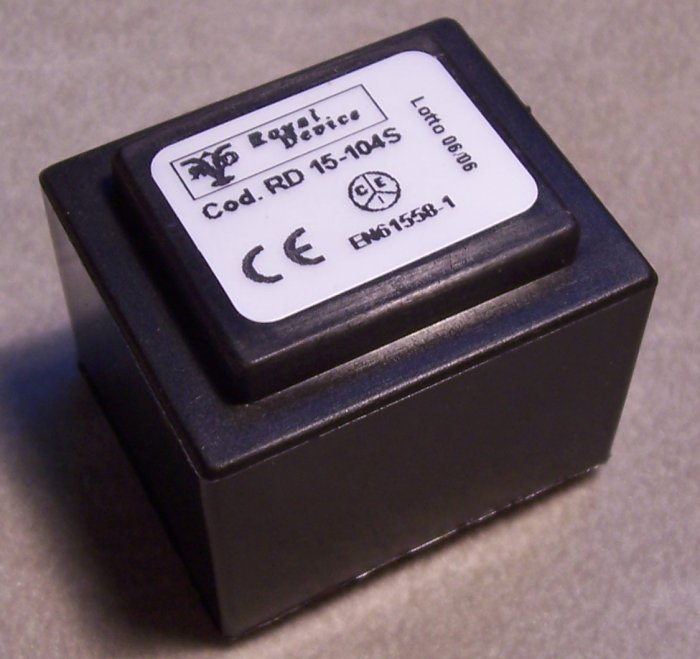

RD 15-104S

primari/secondari:  1+1:1+1 (nominali)

impedenza nominale primari: 300+300 ohm

impedenza nominale secondari: 300+300 ohm

risposta in frequenza: 20 Hz-70 KHz (+/- 0,15 dB)  carico 3K9ohm

-0,7 dB a 100KHz

-3dB a 170 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+5,2° / - 10,2°)

risposta al gradino: 2,4 microsecondi - tensione di prova ONDA QUADRA 10 KHz 2Vpp - uscita 2,5 Vpp

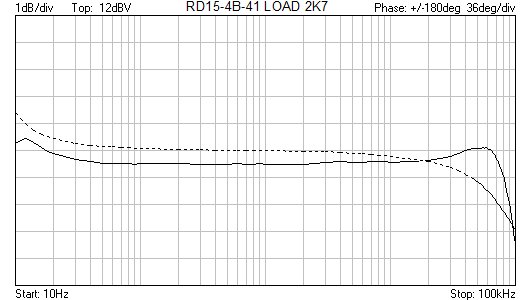

RD 15-4B -41

primario/secondari:  1:4+4 (nominali)

impedenza nominale primario: 35 ohm

impedenza nominale secondari: 600 - 600 ohm

risposta in frequenza: 10 Hz-80 KHz (+/- 0,5 dB) - carico 2K7 ohm

-3 dB a 100 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+16,4° / - 14,8°)

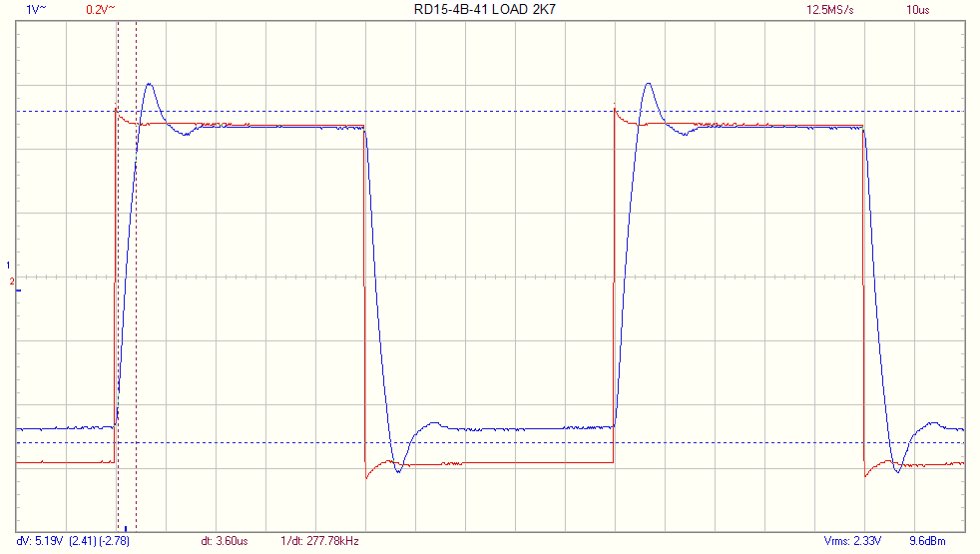

risposta al gradino: 3,6 microsecondi - tensione di prova ONDA QUADRA 10 KHz 1Vpp - uscita 4,6 Vpp










RD 15-4B -45

primario/secondari:  1:4,5+4,5 (nominali)

impedenza nominale primario: 30 ohm

impedenza nominale secondari: 600 - 600 ohm

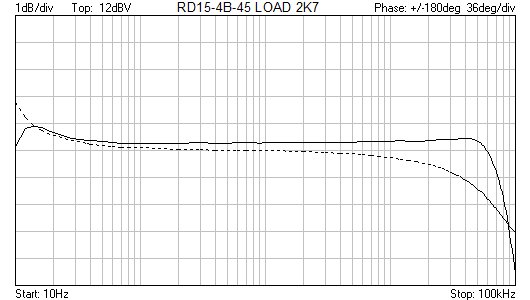

risposta in frequenza: 10 Hz-60 KHz (+/- 0,5 dB) - carico 2K7 ohm

-3 dB a 88 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+22,3° / - 18,8°)

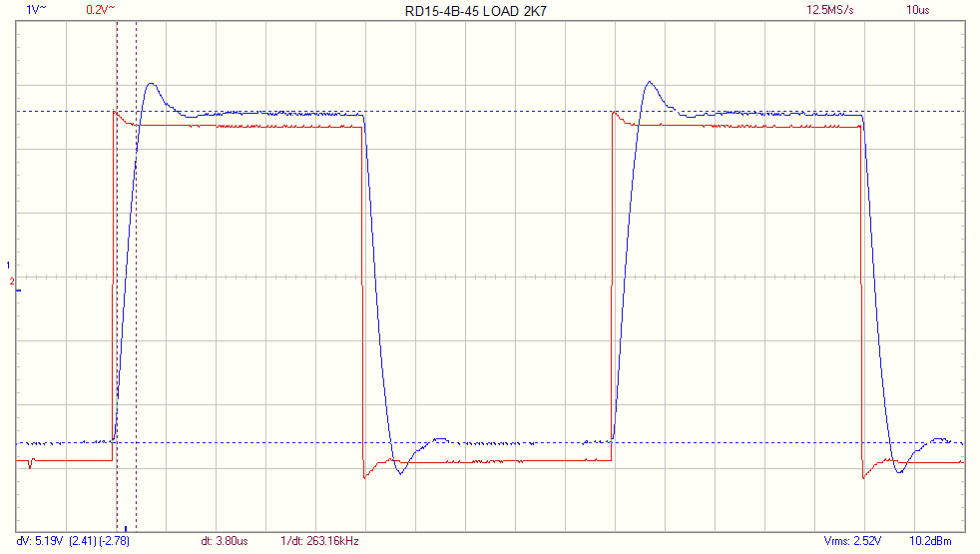

risposta al gradino: 3,8 microsecondi - tensione di prova ONDA QUADRA 10 KHz 1Vpp - uscita 5,2 Vpp












RD 15-5B

primario/secondari:  1:5+5 (nominali)

impedenza nominale primario: 35 ohm

impedenza nominale secondari: 800 - 800 ohm

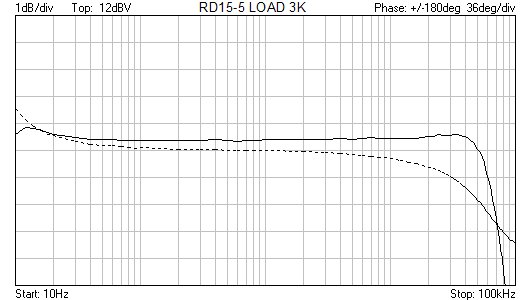

risposta in frequenza: 10 Hz-50 KHz (+/- 0,5 dB) - carico 3K ohm

-3 dB a 70 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+19,9° / - 22,3°)

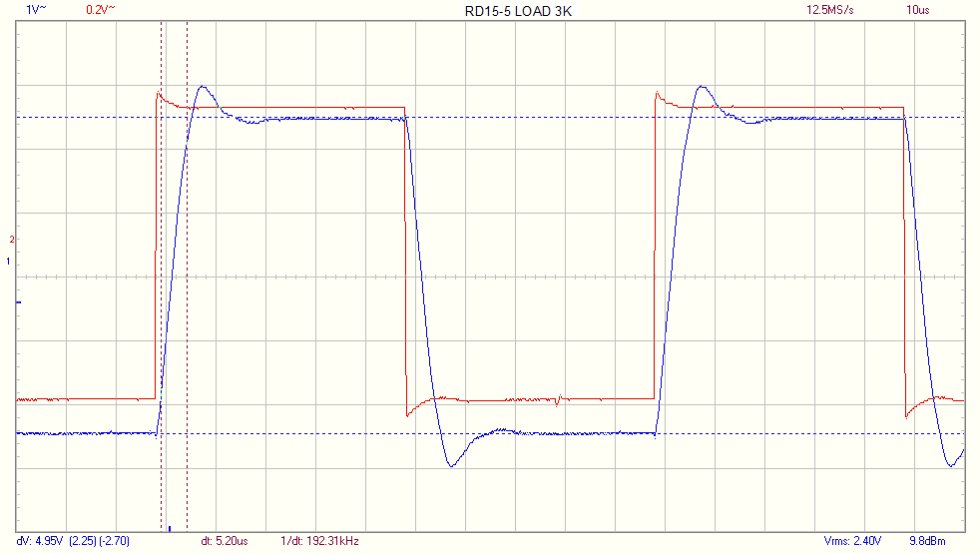

risposta al gradino: 5,2 microsecondi - tensione di prova ONDA QUADRA 10 KHz 0,9 Vpp - uscita 5 Vpp








RD 15-105S

primario/secondari:  1:1,5+1,5 (nominali)

impedenza nominale primario: 75 ohm

impedenza nominale secondari: 150 - 150 ohm

risposta in frequenza: 20 Hz-100 KHz (+/- 0,1 dB)  carico 1K8 ohm

-3 dB a 170 KHz

risposta in fase (tratteggiata):

20Hz - 20KHz (+7,8° / - 8,7°)

risposta al gradino: 2,3 microsecondi - tensione di prova ONDA QUADRA 10 KHz 2,7Vpp - uscita 5 Vpp


























RD 15-106S

primari/secondari:  1+1: 6,5+6,5 (nominali)

impedenza nominale primari: 75 : 75 ohm

impedenza nominale secondari: 3 K + 3 K ohm

risposta in frequenza: 20 Hz-40 KHz (+/- 0,25 dB) - carico 15 Kohm

-3dB a 63 KHz

risposta al gradino: 5,6 microsecondi - tensione di prova ONDA QUADRA 10 KHz 0,7Vpp - uscita 5 Vpp
























RD 30-101S

primari/secondari:  1+1:1+1 (nominali)

impedenza nominale primari: 50+50 ohm

impedenza nominale secondari: 50+50 ohm

risposta in frequenza: 25 Hz-200 KHz (+/- 0,1 dB) - carico 2K2ohm

-3 dB @ 12 Hz - 430 KHz

risposta in fase (tratteggiata):

20 Hz-20 KHz (+11° /-4,3°)

risposta al gradino: 0,76 microsecondi - tensione di prova ONDA QUADRA 10 KHz 9Vpp - uscita 10 Vpp
























La caratteristica di FASE ed AMPIEZZA ad anello aperto dell'operazionale BURR BROWN OPA 2604 con banda passante  fino a 20 MHz (guadagno unitario), uno dei tanti utilizzati in audio.

Si vede chiaramente che gia' da 100 Hz fino a 2000 Hz (frecce rosse), la fase varia di circa 75° elettrici. Questo significa che esiste un ritardo tra ingresso ed uscita in quella gamma di frequenza che comportera', nell'applicazione della controreazione negativa, una distorsione di intermodulazione dinamica difficilmente eliminabile. Se utilizzato in un amplificatore finale di potenza i danni, in termini di suono,  sarebbero maggiori.

Certo tanto guadagno, ma tanta distorsione.

Ma così tanto guadagno (100 dB = amplificazione di 100.000 di volte) serve davvero, se poi bisogna ridurlo di circa 99.980  volte con la CONTROREAZIONE NEGATIVA per poterlo utilizzare?

Non pensiate che altri operazionali siano meglio, anzi, di solito molto peggio





OPERAZIONALE BURR BROWN OPA 2604

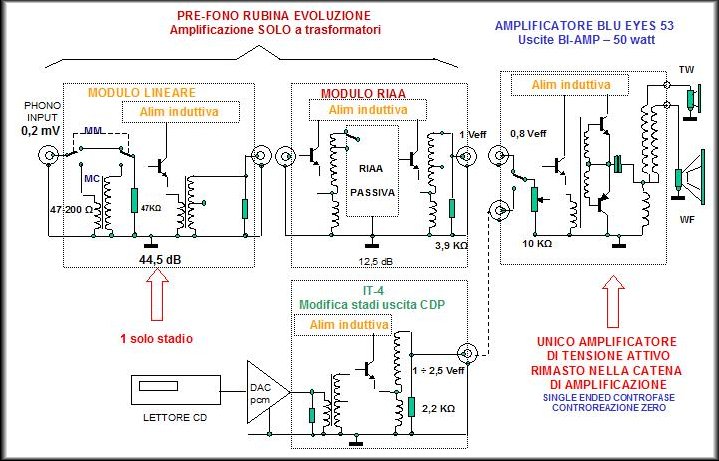

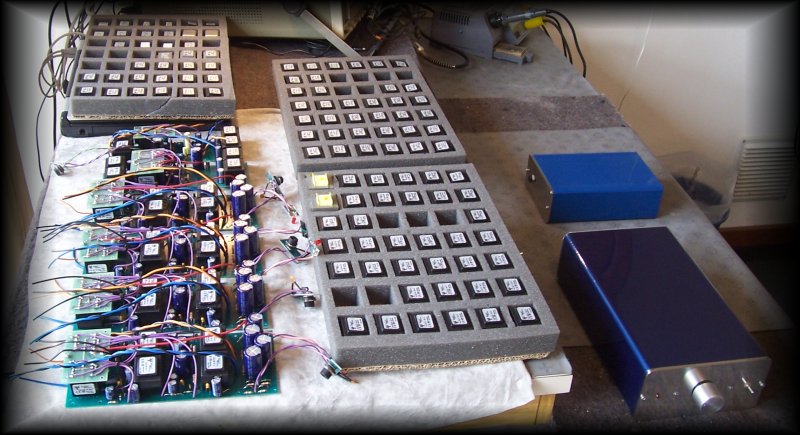

Ecco cosa si puo' fare con 5 trasformatori di segnale in cascata, usando UN SOLO amplificatore ATTIVO di tensione (nell'amplificatore finale)  e senza  l'utilizzo di CONTROREAZIONE NEGATIVA alcuna: amplificare da 0,2 millivolt fino a 50 e piu' watt per canale. L'ultimo della catena e' il trasformatore di potenza BE 51 Royal Device con piu' di 30 possibilita' di adattamento dell'impedenza verso il diffusore.

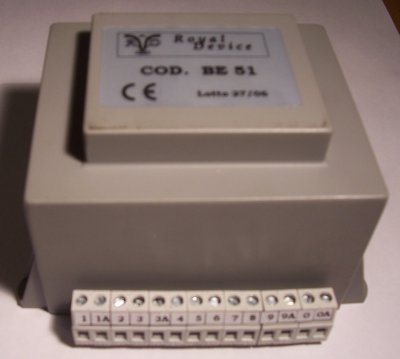

 SOTTO: il trasformatore di potenza BE 51

Tutti i trasformatori sono proeviceil buongiorno si vede dal mattino.....
