CONTROREAZIONE NEGATIVA: la piu' grande vaccata del secolo per la riproduzione sonora. Eliminatela in ogni punto del vs. sistema audio ed inizierete ad ascoltare musica invece di rumore fastidioso. Se pensate di ascoltare musica con il vs. amp con F.B. probabilmente non avete mai sentito la musica dal vivo... provate a giocare con uno strumento musicale ed inizierete a  capire...

Hit Counter

HORN SUBWOOFER - LA TROMBA TOTALE La sezione STUDIO di REGISTRAZIONE
La Sala Audio durante il montaggio dei subwoofer ll nuovo PRE della sala audio
L'interno della camera di compressione STEREOFONICA TRIDIMENSIONALE
La vista dell'attuale sala audio

Vista interna CD player utilizzato nella sala audio RD

Vista del trattamento anecoico I COMMENTI di audiofili e  riviste estere sulla SALA AUDIO ROYAL DEVICE

La costruzione dei 2 SUB WOOFER a tromba PIU' GRANDI DEL MONDO

nella sala audio piu' ..... del mondo

Il più grande SUBWOOFER a doppia tromba del mondo per la Sala Audio piu' esoterica del mondo. La piu' alta efficienza mai ottenuta senza distorsione udibile con amplificazione esclusivamente a bassa potenza senza controreazione su progetto Royal Device e diffusori senza crossover.

Royal Device ha sviluppato e ha realizzato una sala privata AUDIO/VIDEO per ascolto di musica e per Home Theater che contiene i due più grandi subwoofer a tromba in muratura del mondo. Vedi foto seguenti e fare click per visualizzare la vista completa del progetto

Le dimensioni della sala AUDIO sono 6.95 x 8.70 metri.

  • Le trombe dei SUBWOOFER sono costruite sotto il pavimento ed hanno una profondita' di 1 metro. Ogni tromba e' pilotata da 8 WOOFER da 47 cm per un totale di 16 WOOFER.

  • Efficienza totale 110 dB/1W/1m. Ogni woofer sopporta una potenza di 400 Watt per un totale di 6400 watt elettrici. La potenza massima che arriva ai woofer durante i passaggi musicali piu' elevati, misurata all'oscilloscopio e' di circa 60 watt per canale. Il livello sonoro indistorto ottenibile e' molto maggiore di quello ascoltabile in qualsiasi concerto dal vivo, dove il set-up non e' mai comunque come da master CD o LP dove le performance sono realizzate in studio.

  • Ogni tromba ha una lunghezza di 9.5 metri ed una bocca d'uscita di 2,2 metri quadrati e riproducono frequenze da 10 Hertz in su a piena potenza. La bocca di uscita non e' quella visibile sul pavimento, ma devono essere considerati pure i pannelli laterali che fanno da guida d'onda, piu' i convogliatori a soffitto. La tromba e' calcolata con i muri laterali per la meta' della lunghezza d'onda di 11 Hz dai woofer al punto di ascolto.



HORN SUBWOOFER

SUBWOOFER a DOPPIA TROMBA

lo scavo di oltre 60 metri cubi


SUBWOOFER a DOPPIA TROMBA

Alcuni momenti durante la costruzione


SUBWOOFER a DOPPIA TROMBA: Alcuni momenti durante la costruzione

Le trombe sono state progettate per ottenere un filtro passa basso molto stretto




SUBWOOFER a DOPPIA TROMBA: solo una sezione


SUBWOOFER a DOPPIA TROMBA: due sezioni - vista dall'alto


  • due sezioni - vista dall'alto - prima di gettare il pavimento


LA TROMBA TOTALE DEL SUBWOOFER DEVE ESSERE CONSIDERATA COME DI SEGUITO INDICATO

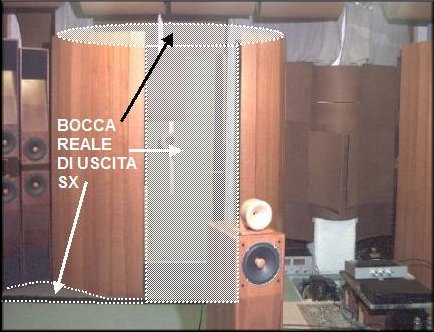

La reale bocca di uscita della tromba del SUBWOOFER SINISTRO (il canale destro e' lo stesso)

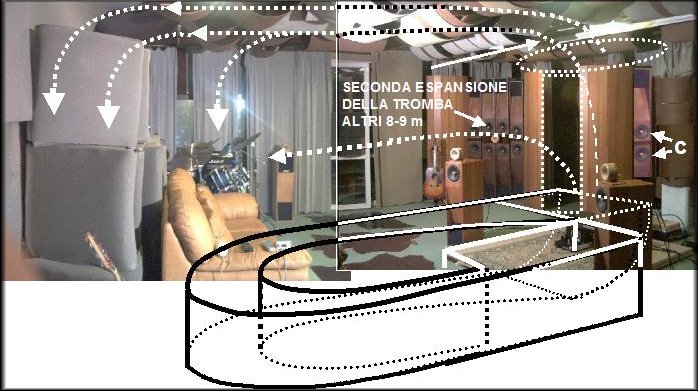

Vista TOTALE DELLA TROMBA (1 canale)

Per la tromba dei SUB devono essere considerate pure le ripiegature dovute al soffitto, ai muri laterali ed alla parete posteriore come ultima piegatura della tromba. Sullo spigolo tra le pareti verticali e soffitto sono montati dei convogliatori curvi  in legno (vedi figura laterale), lo stesso vale negli spigoli agli angoli delle pareti, poi ricoperti di moquette.

La pressione dell'aria viene controllata da 2 metri di altezza di "cubi" di lana di roccia incapsulati in fogli di foam da 10 mm. Ogni "cubo" e' di sezione trapezoidale ed ha una profondita' di circa 0,8-1 metro. Altro materiale antivibrante tende a soffocare le vibrazioni del piano su cui e' posizionato il divano. I 2 diffusori Laura al centro della sala sono per la STEREOFONIA TRIDIMENSIONALE e coadiuvano gli altri 4 diffusori del canale centrale posizionati dietro i pannelli curvi al centro della sala (vedi figura seguente segnati con due frecce e la lettera C). Per vedere la disposizione dall'alto fare click su VISTA TOTALE DELLA SALA DA SOPRA



LO SVILUPPO TOTALE DELLA TROMBA DEI SUB

La lunghezza totale di un canale della tromba risulta circa: 9,3 (sotto il pavimento) + 2,7 + 6 + 2,5= 20, 5 metri (la lunghezza d'onda piena del 16 Hz e la mezza lunghezza d'onda dell' 8 Hz). Notare i due diffusori Laura del canale centrale sx segnati dalla lettera C).




La Sala Audio durante il montaggio dei subwoofer

La piu' alta efficienza mai ottenuta senza distorsione con amplificazione  a bassa potenza senza controreazione e diffusori senza crossover

I canali frontali (LEFT + RIGTH) sono formati da 8 x LAURA per canale ( vedi LAURA) per un totale di 16 diffusori.Questi sono posizionati a coppie uno sopra l'altro in configurazione d'Appolito.

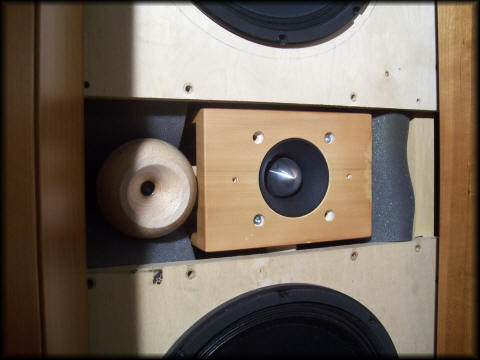

  • Una sola tromba MIRANDA-HORN per le alte frequenze viene utilizzata per canale.

  • Gli 8 diffusori sono inoltre frontalmente caricati con dei pannelli esponenziali alti 2,2 metri e larghi 1 metro incrementando l'efficienza totale del sistema.

  • Le trombe dei SUBWOOFER sono costruite sotto il pavimento ed hanno una profondita' di 1 metro. Ogni tromba e' pilotata da 8 WOOFER da 45 cm per un totale di 16 WOOFER.

  • Ogni tromba ha una lunghezza di 9.5 metri ed una bocca d'uscita di 2,2 metri quadrati e riproducono frequenze da 10 Hertz in su a piena potenza.

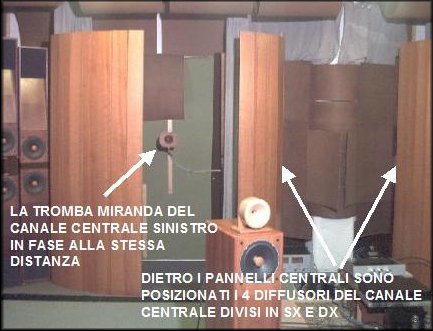

  • Il canale centrale è composto da 4 x LAURA nella stessa configurazione D'appolito in fase con i diffusori frontali laterali e caricato anch'esso da pannelli esponenziali frontali ed utilizzano altre 2 trombe MIRANDA HORN a lato dello schermo di proiezione

  • Canali posteriori con gli stessi diffusori e caricati frontalmente come i canali frontali.

  • Efficienza totale dei canali frontali: 110 dB/1 watt/1 metro

  • Amplificazione e CD player posizionati in un buco 90 x 90 antisismico davanti la colonna frontale della sala per il massimo disaccoppiamento

  • AMPLIFICATORI PER CANALI FRONTALI in Bi-Amplificazione tra diffusori frontali e trombe per i medio alti:

    Diffusori frontali (L + R):

    2 x Royal Device  BLU EYES 50 Watt/ch classe A dinamica completamente senza controreazione ne' locale ne totale in configurazione S.E. con stadio di uscita ad emettitore comune e trasformatori di uscita  vedi schema

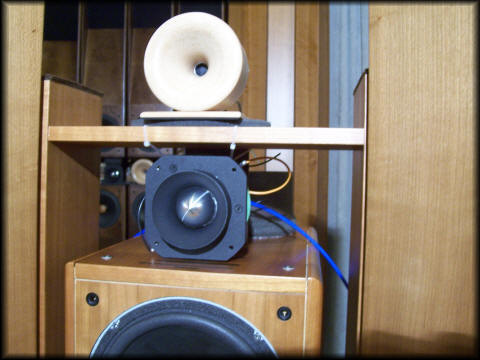

    1 x Royal Device  BLU EYES 33 Watt/ch classe A dinamica pilota le trombe laterali degli alti dei canali frontali MIRANDA-HORN Royal Device (trombe in legno e senza utilizzo di rifasatori) UTILIZZANDO UN FILTRO PASSIVO AL SUO INGRESSO + 24 dB/OTTAVA in uscita.

    1 x Royal Device  BLU EYES 33 Watt/ch classe A dinamica Royal Device  BLU EYES modello 33 per il canale STEREOFONICO centrale

    1 x Royal Device  BLU EYES 33 Watt/ch classe A dinamica Royal Device  BLU EYES modello 33 per il canale STEREOFONICO centrale AVANZATO per la STEREOFONIA TRIDIMENSIONALE.



  • AMPLIFICATORE PER I SUB-WOOFER:

Royal Device a stato solido 100+100 WATT. Con filtro subsonico PASSIVO da 5 a 30 Hz 24 dB

  • Trattamento acustico della sala (pareti/soffitto/pavimento ecc.) effettuato in modo variabile per l'annullamento delle stazionarie sotto i 200 Hz.

  • Parete di fondo non riflettente (anecoica- come se non esistesse) per l'eliminazione delle riflessioni posteriori.

  • Le chiusure delle due camere di compressione dei SUB-WOOFER (circa 120 Kg su 3,6 mq) sono tenute ferme e rinforzate da graniti per un peso aggiuntivo di circa 600 Kg. Peso totale della chiusura 720 Kg.

  • Altezza della posizione di ascolto calcolata e posizionata in funzione del posizionamento dei diffusori.

  • Livelli sonori di ascolto a 6 metri di distanza (nella posizione d'ascolto) circa 100 dB con 1 Watt elettrico di ingresso ai canali frontali. A questi livelli gli amplificatori hanno una distorsione armonica di circa lo 0,1%.

  • Ricostruzione prospettica frontale e verticale praticamente reale.

  • Completa assenza di nasalita' dovuta ai sistemi a tromba. Le frequenze da 30 a 9000 Hz sono riprodotte dai diffusori LAURA da woofer da 21 cm in radiazione diretta (custom made) senza utilizzo di crossover.

Prima dell'apertura delle 2 camere di compressione dei SUB WOOFER poste sotto il pavimento

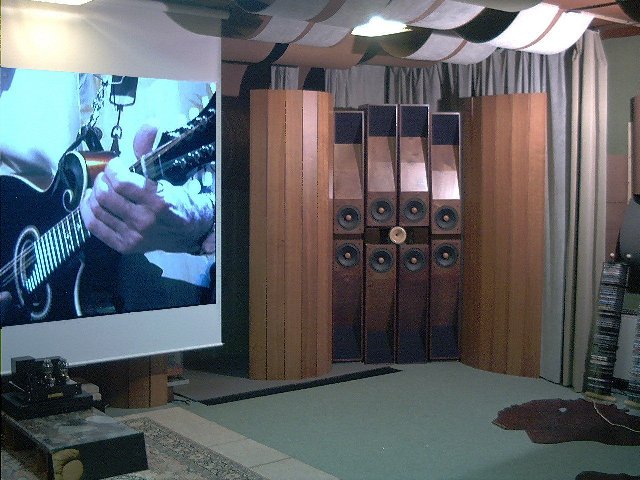

Sono visibili le 8 X Laura con la tromba centrale RD Horn senza i pannelli esponenziali di caricamento frontale ( non ancora montati). Gli 8 X 47 cm WOOFER montati su 2 pannelli da 1 mq cadauno.

E' inoltre visibile il trattamento acustico eseguito su tutte le pareti e soffitto della sala prima del montaggio delle tende di rivestimento e copertura.

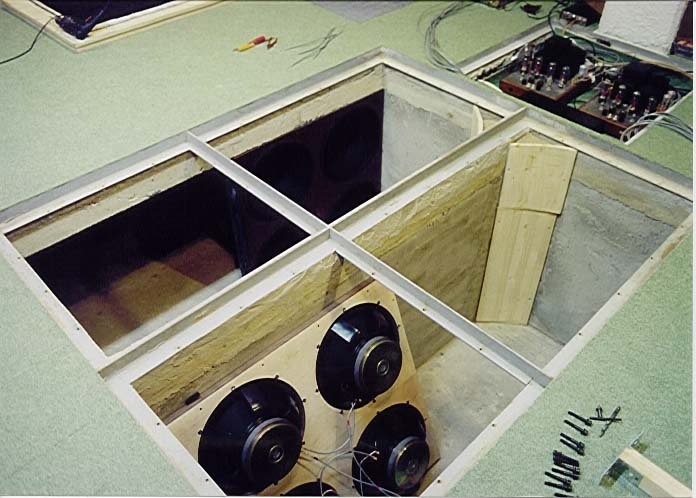

Montaggio dei woofer nella camera di compressione delle trombe ed i P.P no F.B usati ai tempi.


Montaggio dei woofer nella camera di compressione delle trombe


Montaggio e connessione dei woofer nella camera di compressione

inizio pagina


Siamo all'interno della camera di compressione. Vista dei 16 woofer montati. (1.0 metro di profondita' +  20 cm di soletta)

Vista dei woofer di sinistra e di destra


  • Siamo sempre nella camera di compressione guardando verso la gola della tromba di una sezione del SUB: Viene mostrata solo un sezione. L'imbocco e' la gola della tromba

    inizio pagina

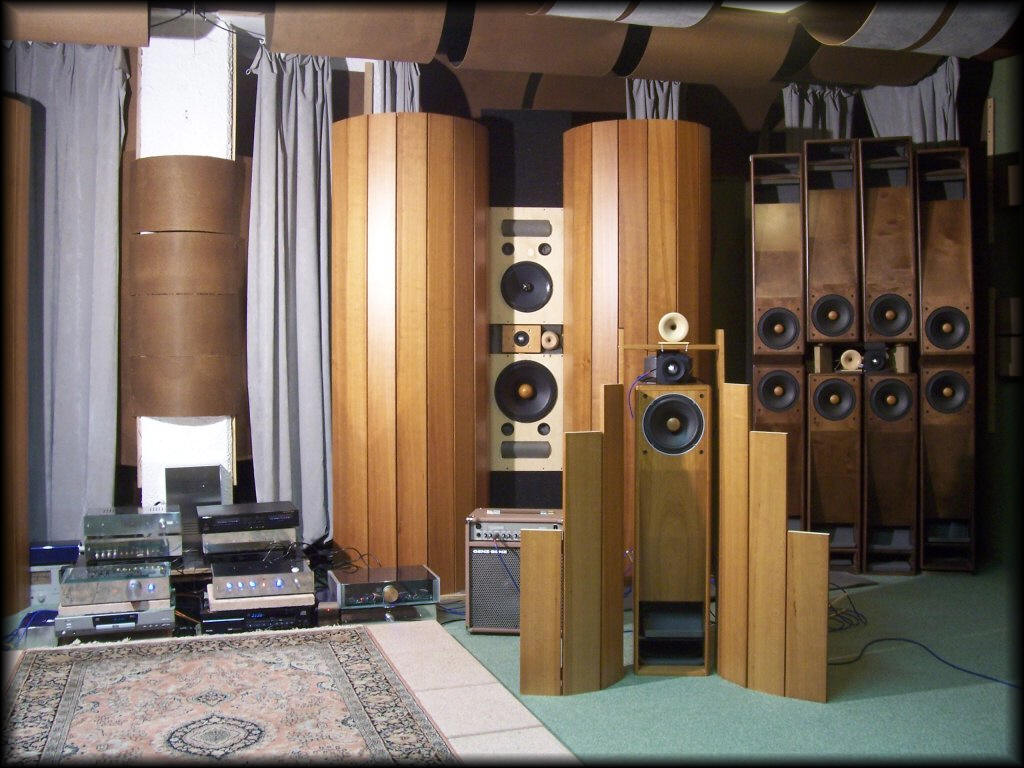

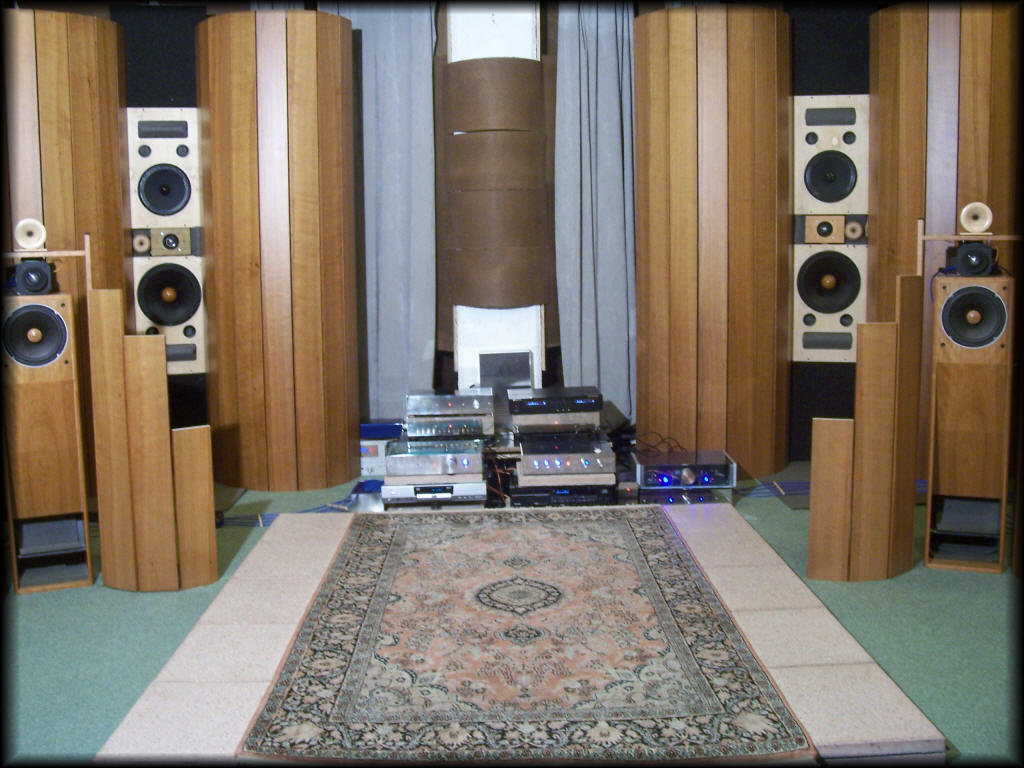

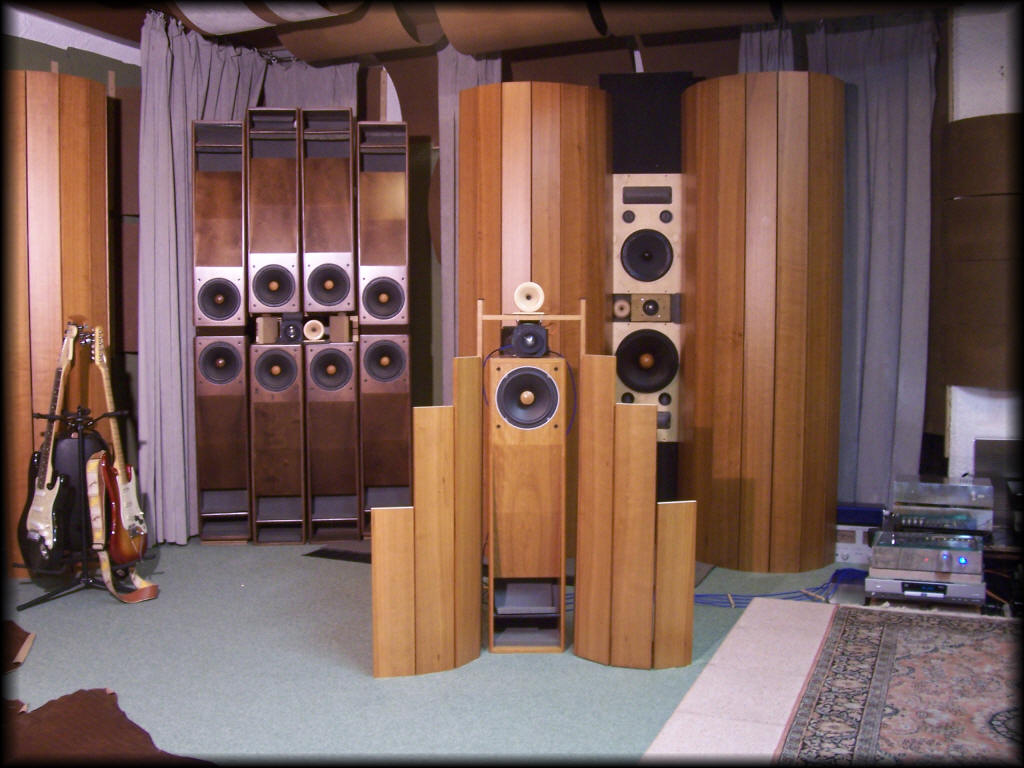

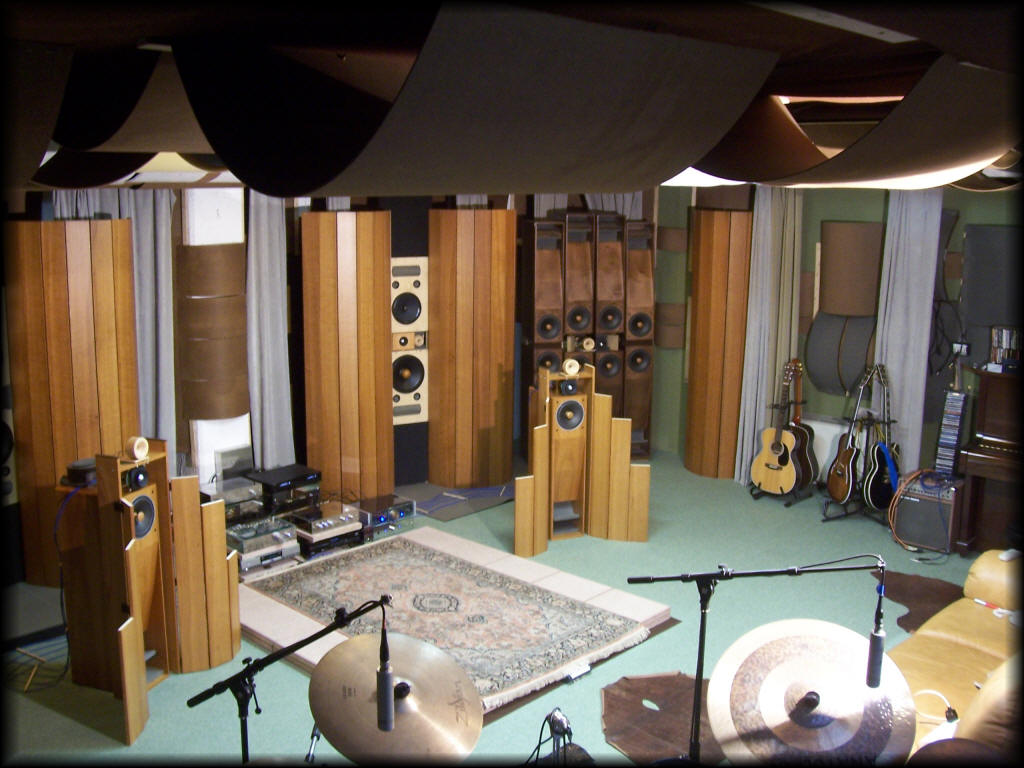

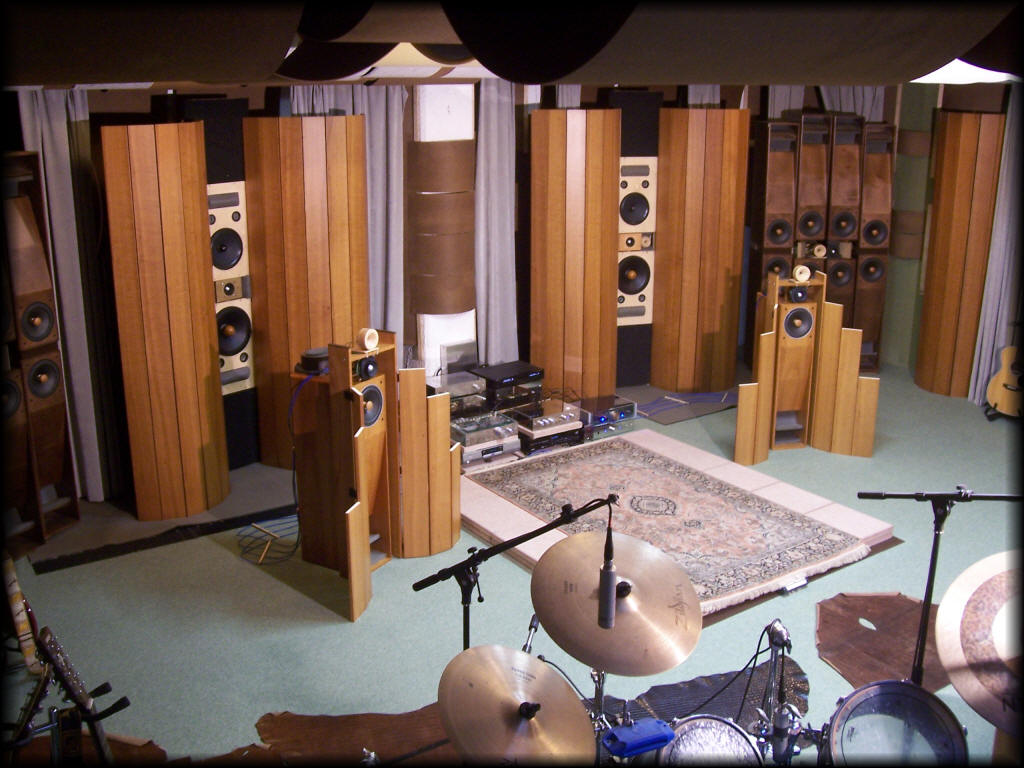

La vista dell'attuale sala audio

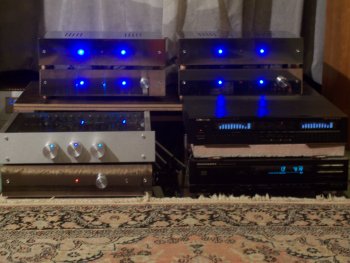

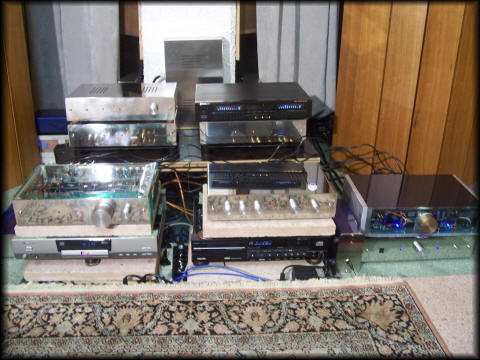

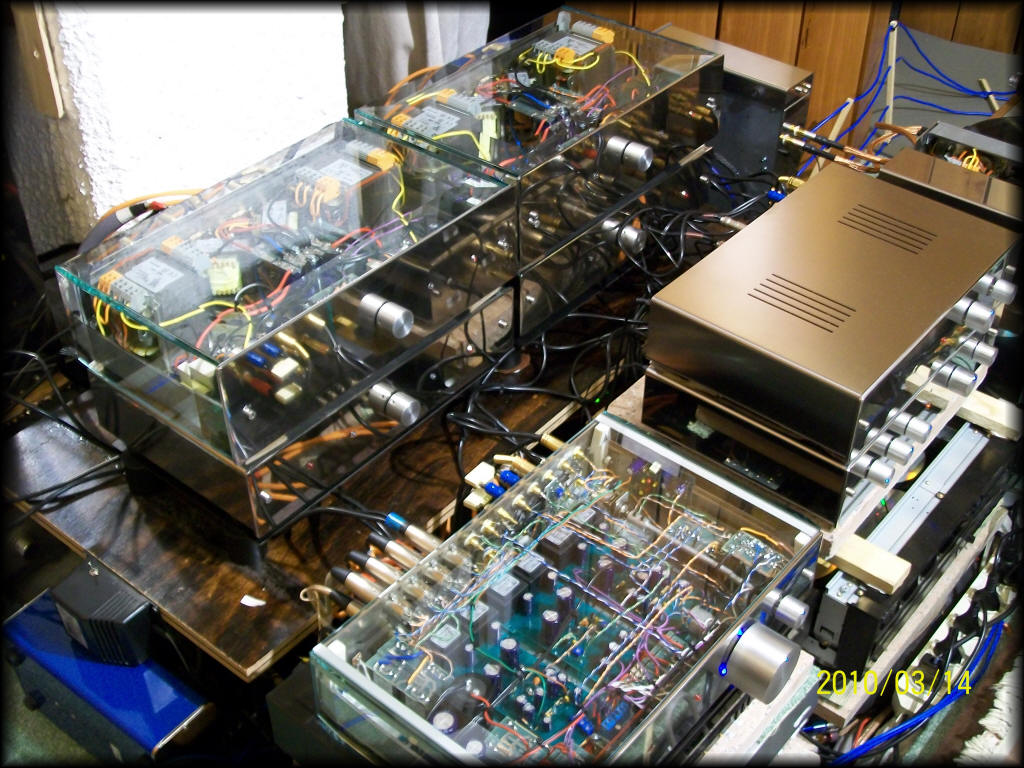

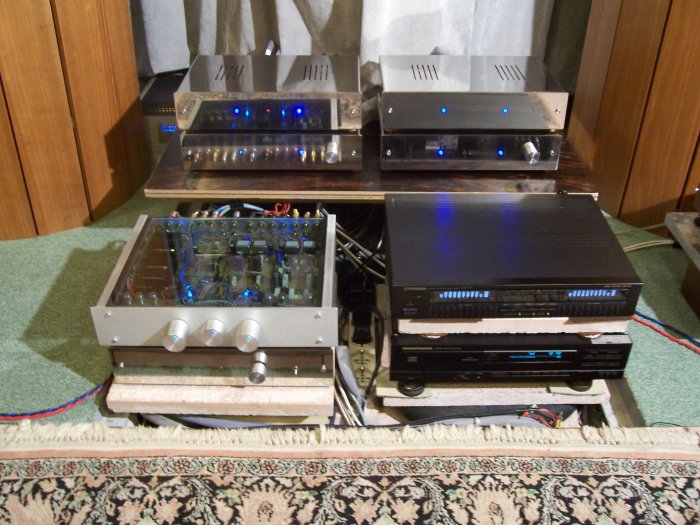

Il set di amplificazione oggi utilizzato



I due diffusori LAURA in primo piano, sono utilizzati come canale centrale STEREOFONICO. Posizionati a meta' della distanza tra i diffusori frontali Destro e Sinistro della parete di fronte, creano la STEREOFONIA TRIDIMENSIONALE. Gli strumenti "prendono corpo" e le voci, non sono solo come se messi su uno stage, ma hanno anche un vero "spessore".

Tutti gli ampli sono Royal Device  BLU EYES con trasformatore di interstadio RoyalDevice, stadio di uscita a transistori bipolari ad emettitore comune in classe A dinamica completamente senza controreazione ne' locale ne' totale in configurazione S.E. e trasformatori di uscita  vedi schema

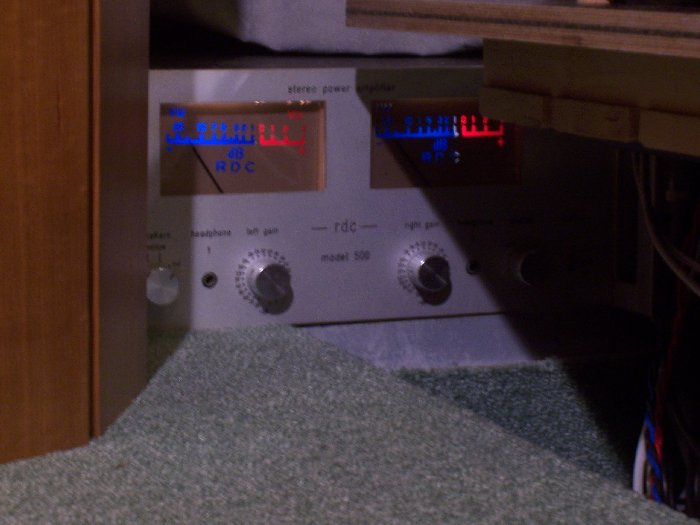

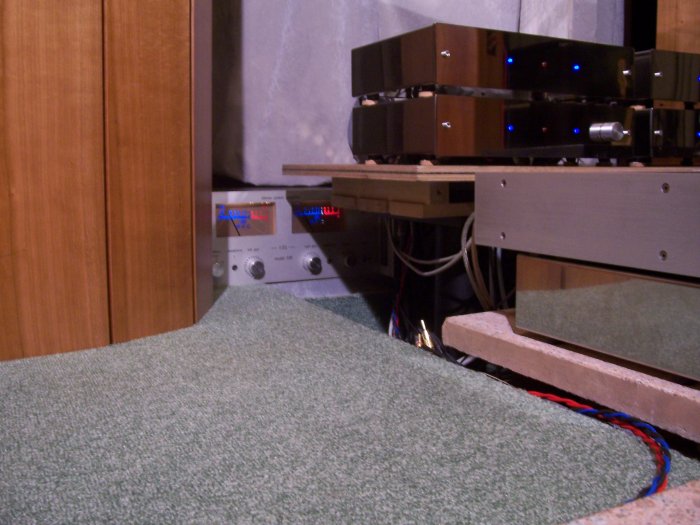

Nella foto a destra, l'amplificatore di potenza RDC da 100 + 100 Watt/ch che pilota i SUB WOOFER.

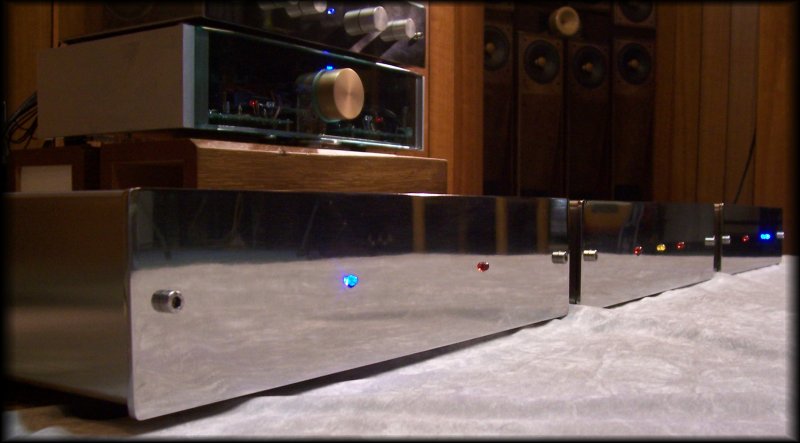

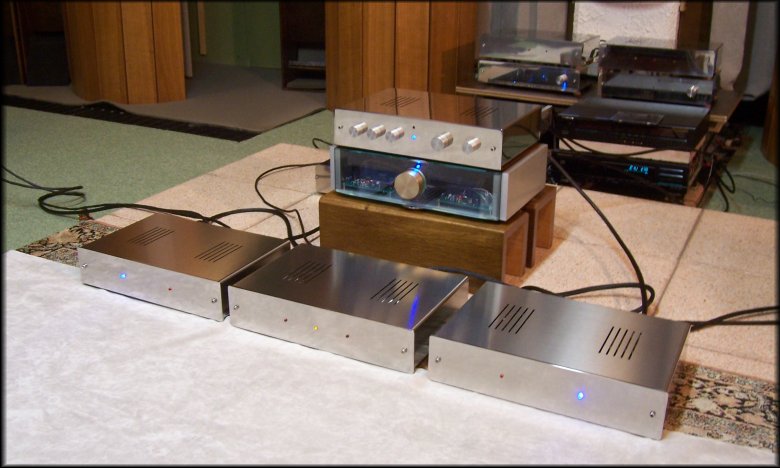

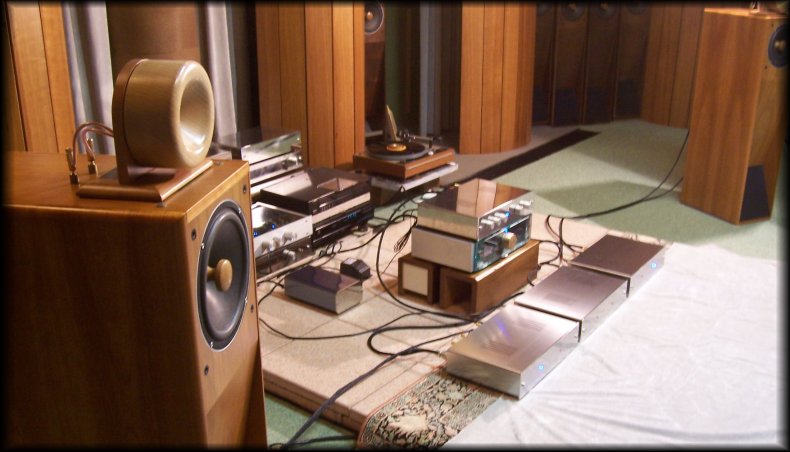

Nella foto il "trittico" BE 120 MONOBLOCK con l'alimentatore centrale 900 VA, subito dietro il BLU BAY integrato da 70 watt/CH e sopra il PREAMPLIFICATORE BE 5  con controlli di tono.











l'amplificatore per i SUB WOOFER (made by rdc)

come disaccoppiare un TD 160

come disaccoppiare un CD Player



inizio pagina

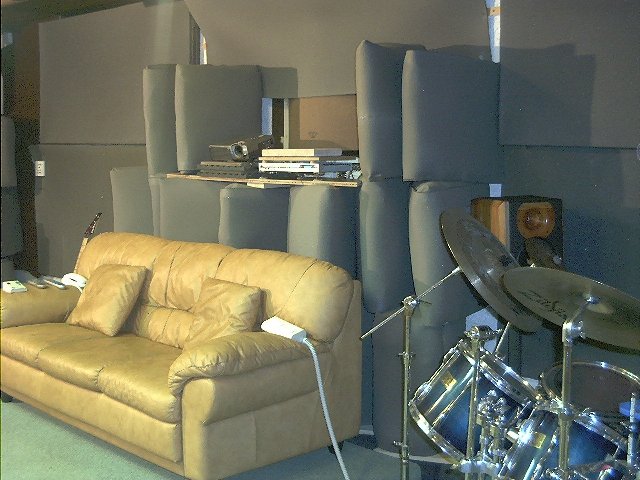

Vista del trattamento anecoico per la parete posteriore al punto di ascolto (cunei di 1 metro di profondita' costituiti di lana di roccia ricoperta da foam a celle aperte)

E' visibile il posizionamento del DVD player (modificato no Feedback su tutti gli stadi di uscita) ed il proiettore video

inizio pagina

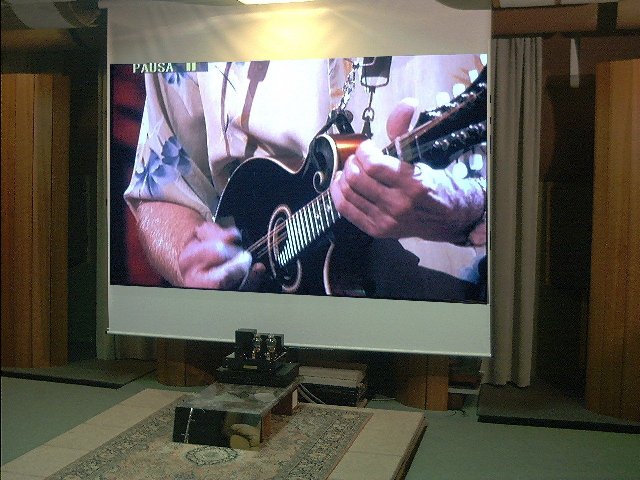

Vista del punto di ascolto: a 5,8 metri dai diffusori frontali e centrali

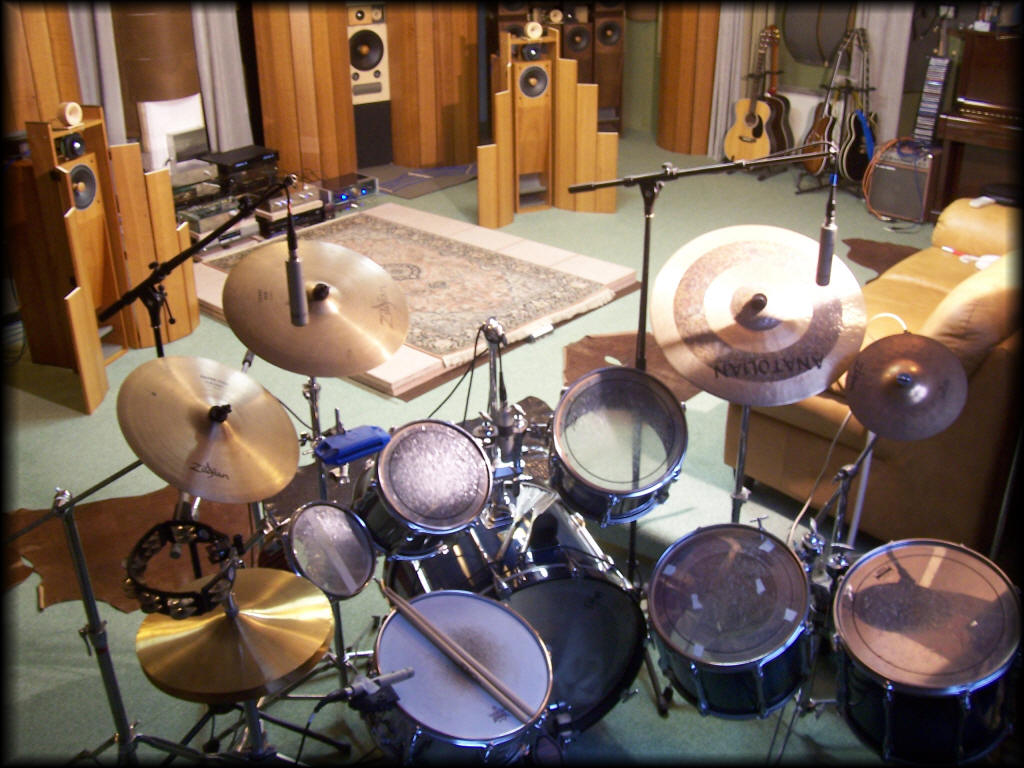

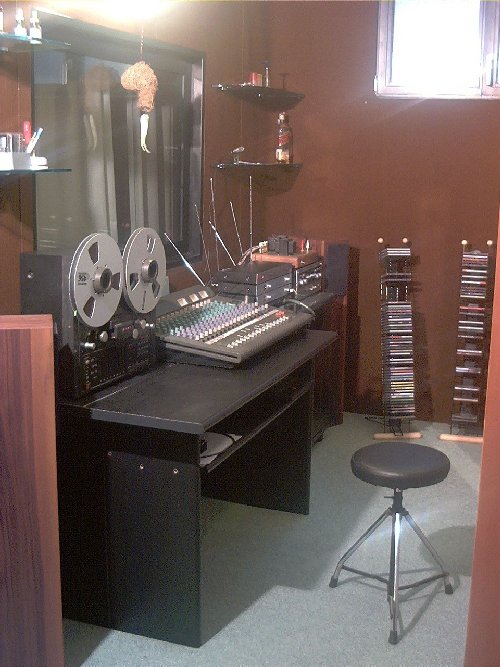

La sezione STUDIO di REGISTRAZIONE

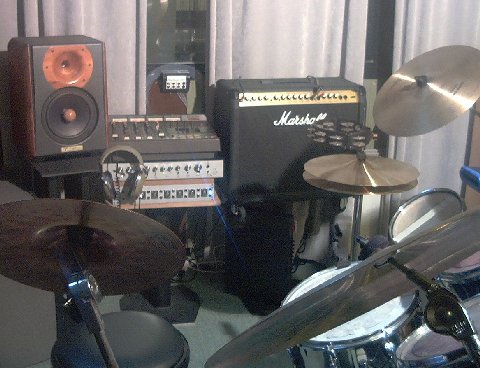

Sezione Studio di registrazione (parziale) con TASCAM 244 con dbx + mixer vari

Sezione Studio di registrazione con TASCAM TSR8 con dbx + mixer 16 canali



inizio pagina

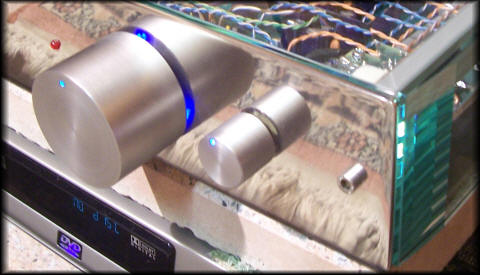

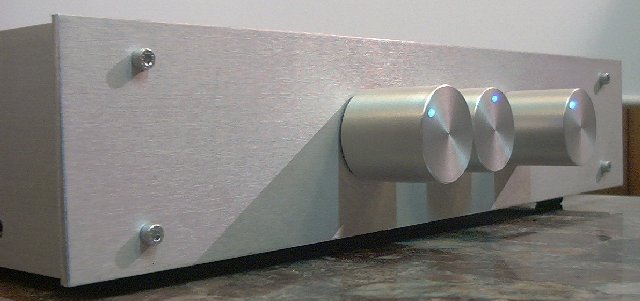

Il nuovo PREAMPLIFICATORE STEREOFONICO e  5+1 ROYAL DEVICE della sala audio ROYAL DEVICE

Stadi di guadagno a singolo JFET (i MOSFET sono dispositivi controreazionati di proprio) in S.E. SENZA CONTROREAZIONE NEPPURE LOCALE - Trasformatori di uscita - Senza processore interno.

Uscite ed ingressi per stereofonia classica e audio-video 5+1 con pilotaggio per bi-amplificazione dei canali frontali - include equalizzatore passivo RLC sui medi a frequenza variabile 1,5 - 2,2 - 3,5 KHz inseribile/disinseribile (manopole interne verticali a dx). A sinistra le manopole che regolano le sensibilita' dell'Audio-video rispetto alla stereofonia.

Le due grosse manopole pilotano due potenziometri motorizzati ALPS (6 sezioni totali) per la regolazione del volume di tutti i canali. La manopola in centro il selettore degli ingressi. Tornite ed anodizzate sempre a mano. Led blu interni aggiunti per la visualizzazione a distanza della posizione. Tutti gli ingressi/uscite sono utilizzati. Nella modalita' stereofonia classica, tutti i canali dell'A/V 5+1 sono funzionanti in 6+1 (il canale centrale e' stereo) stereofonicamente anche (a scelta) in modalita' tridimensionale. Completamente senza controreazione tecnologia a FET in Single ended con carico resistivo. Uscite a trasformatore dove necessario. Gli stadi amplificatori inseriscono il guadagno SOLO se necessario (sull'ingresso CDP per esempio gli stadi non preamplificano, ma adattano solo l'impedenza di ingresso e di uscita).  I trasformatori di uscita sono utilizzati sia come adattatori di impedenza che come adattatori di livello, evitando premplificazioni inutili in modo attivo. Sul fronte, vicino al commutatore degli ingressi a 5 posizioni sono visibili i ponticelli per l'adattamento dell'impedenza degli ingressi per chiudere l'uscita dello stadio precedente sulla sua impedenza caratteristica dopo il tragitto del segnale attraverso i cavi di segnale RD così per:

- CDP con uscita a trasformatori 2K7ohm di impedenza di uscita

- stadio PHONO RUBINA con uscita a trasformatori 2K7ohm di impedenza di uscita

- Mixer sala di registrazione uscite bilanciate a 600 ohm.

Il coperchio e' in vetro fume'. Il basamento e' in noce rivestito internamente di alluminio. I laterali sono in alluminio pieno da 15 mm di spessore.

Modalita' di funzionamento del PREAMPLIFICATORE AUDIO - AUDIO/VIDEO:

1 - SOLO AUDIO (es da CDP o LP) stereofonico a 5 canali : LF + (L+R) + RF + SUB. (LF e RF in multiamp) - (L+R = CENTRALE STEREOFONICO). A = ascoltatore

LF  +  (L+R) +   RF



 A

2 - SOLO AUDIO STEREOFONICO tridimensionale a 7 canali (NON C'ENTRA NULLA CON I NUOVI FORMATI 5+1 o 7+1):

LF+ (L+R) + RF + SUB + semianteriori (tecnologia Royal Device - vedi spiegazioni e foto piu' sotto) - (L+R = CENTRALE STEREOFONICO)

LF  +  (L+R) +   RF

 L         R

 A

3 - AUDIOVIDEO solo stereofonico a 5 canali come per punto 1: LF+ (L+R) + RF + SUB (come per solo audio descritto a punto 1) oppure STEREOFONICO a 7 canali  con canali SEMIANTERIORI L e R

(L+R = CENTRALE STEREOFONICO)

4 - AUDIOVIDEO in 5+1.  L+ (L+R) + R + SUB + posteriori

LF   +  (L+R) +    RF



 A

LP                       RP

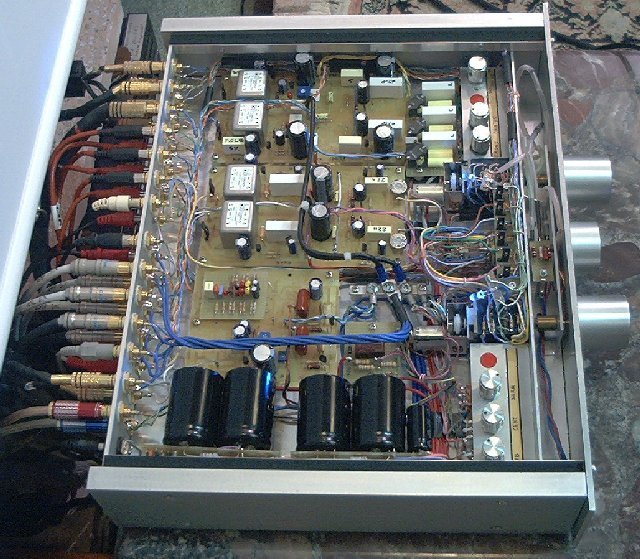

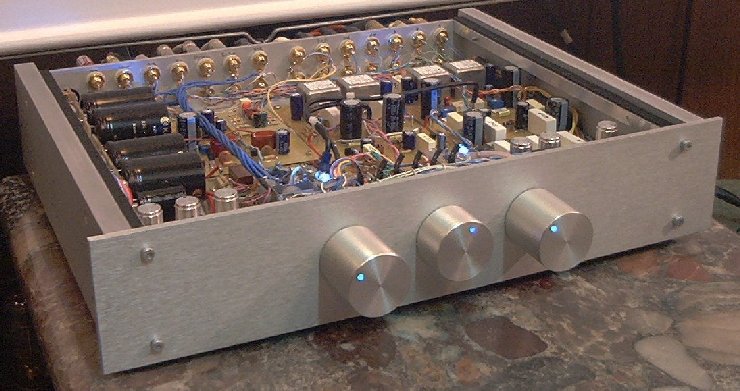

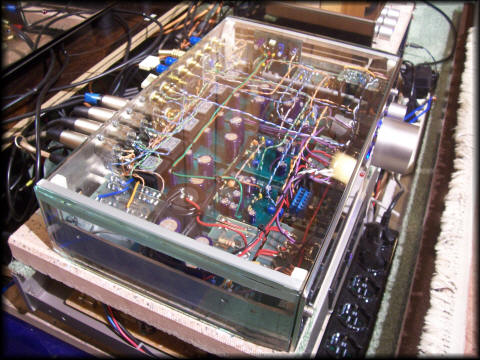

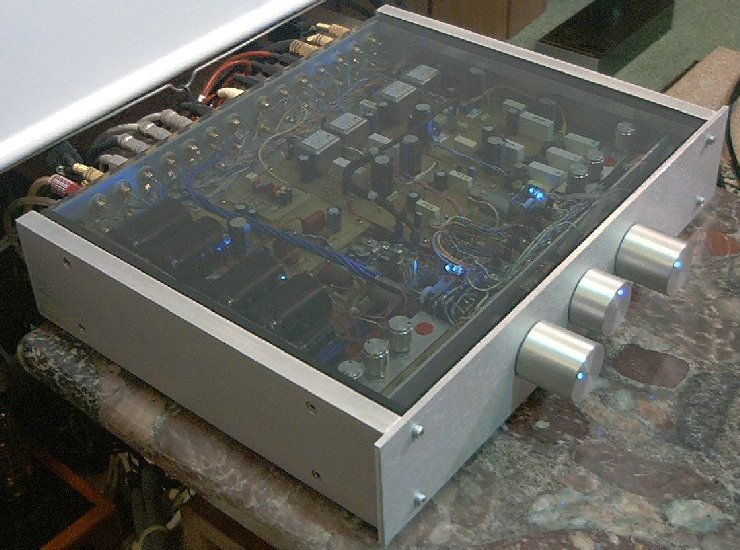

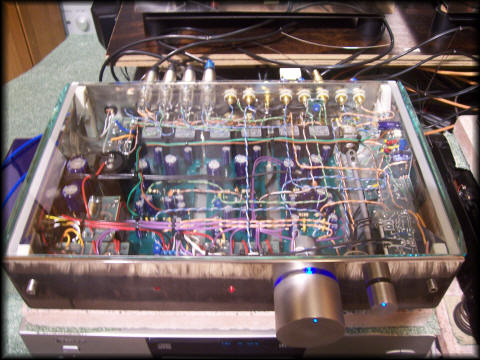

VISTA INTERNA DEL PREAMPLIFICATORE ROYAL DEVICE

Se pensate che le scritte non ci siano solo sul frontale ..... non ci sono neppure sul pannello posteriore.

Le due manopole esterne sono dei due potenziometri motorizzati ALPS a 3 sezioni (6 sezioni per il controllo dei canali 5+1) che ruotano in contemporanea con telecomando,  la manopola centrale per il selettore dei 5 ingressi (4 in stereo ed 1 in 5+1). Le manopole sono in alluminio pieno fatte (LED interno compreso) e lucidate a mano

inizio pagina

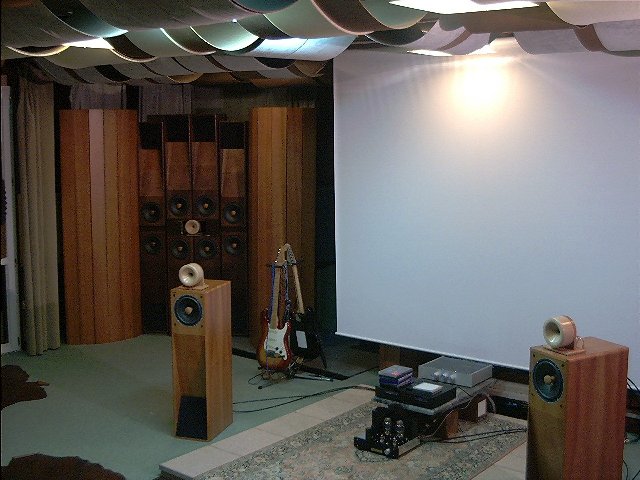

Vista del posizionamento dei diffusori LAURA in modalita' STEREOFONICA TRIDIMENSIONALE.

Due diffusori sono posti in modalita' "triangolo di Tartaglia" tra i frontali ed il punto di ascolto. Il risultato e' di ottenere una vera tridimensionalita' senza la necessita' di utilizzare i canali posteriori normalmente alimentati con segnali stereofonici modulati con "effetti" come per il sistema A/V 5+1.

La vista della posizione dei diffusori (vista da sopra) risulta la seguente:

LF  +  (L+R) +   RF

 L       R

 A

Dove A e' l'ascoltatore e (L+R) e' il canale stereofonico CENTRALE. L ed R sono due diffusori aggiunti interposti ad opportuna distanza tra i canali frontali e l'ascoltatore. La regolazione del livello e' automaticamente variata dal preamplificatore CUSTOM della sala per mezzo dei 2 potenziometri motorizzati. L'effetto dell'ascolto diventa tridimensionale e molti suoni sembrano provenire anche da dietro l'ascoltatore (nonostante il pesante trattamento anecoico). Il cantante si trova veramente a meta' strada tra l'orchestra (piu' arretrata) e l'ascoltatore, non in centro oltre i diffusori (come di solito si ottiene nella stereofonia normale, cosa normalmente falsa - il cantante di solito non sta mai in fondo al palco, ma davanti).  Nel caso di musica sinfonica, la tridimensionalita' e' regolabile a piacimento, come se si potesse scegliere di stare in mezzo all'orchestra o in 30 fila. La timbrica totale, come si potrebbe supporre,  non viene variata. Il SUB anche in questo caso e' sempre attivo. Tutto questo non e' possibile invece per mezzo di sistemi di registrazione DTS, Dolby Surround ecc. (roba da mal di testa, ma che l'ho fato affa' il PRE con 6 canali -  e' proprio vero che seguire le proposte di mercato si buttano tempo e soldi -  questa l'ennesima conferma) dove, anche in un buon posizionamento del sistema 5+1, il canale centrale rimane sempre oltre la linea frontale dei diffusori laterali frontali ed i canali posteriori creano di solito solo problemi di interferenze a lungo andare noiose.

La posizione corretta del canale centrale stereofonico (i due diffusori LAURA che si vedono) e' piu' avanzata. La posizione nella foto era per altri scopi.

inizio pagina


La vista interna del CD player MARANTZ utilizzato nella sala audio ROYAL DEVICE

In questo CD Player sono stati eliminati tutti gli stadi di uscita utilizzanti amplificatori operazionali, eliminando così tutta la controreazione.

Utilizza ora lo stadio Ev3 MODULO ESTERNO a 4 trasformatori in cascata con uscita 2,5Veff/300 ohm con +3 dB @ 8 Hz / +0,7 dB @20 Hz e -1dB @ 80 KHz

nessun amplificatore attivo di tensione e 11 celle induttive sull'alimentazione per se' ed il DAC TDA 1541 A SILVER CROWN

Il Cd Player, nella sala audio e' completamente disaccoppiato meccanicamente (vedi tutti i particolari del disaccoppiamento)
