La nuova Ev3

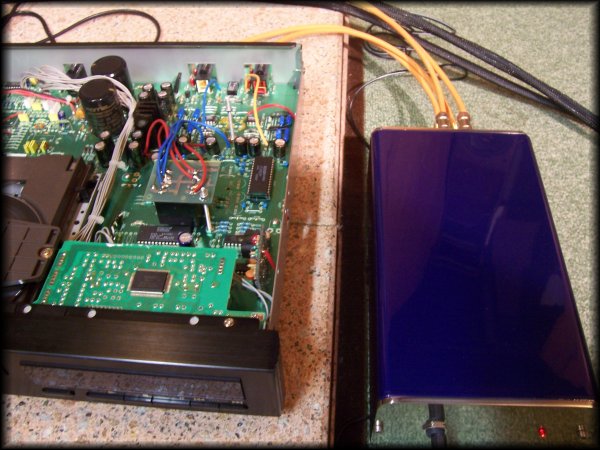

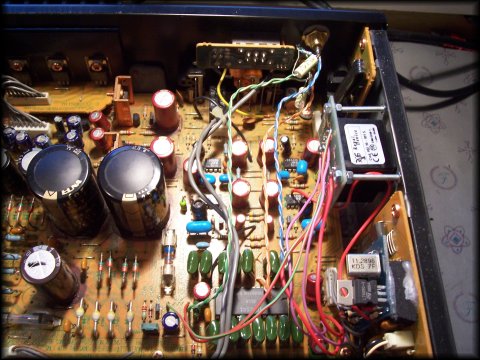

e' un modulo analogico esterno al DAC o al Lettore CD/SACD che si connette
direttamente alle uscita del CHIP convertitore DAC interno al lettore stesso,
rendendo cosė la modifica definitiva indipendentemente dalla meccanica
utilizzata.

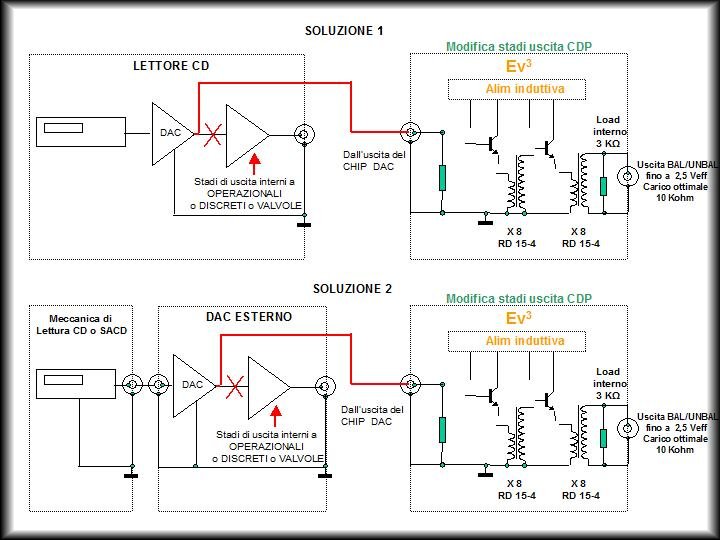

Le soluzioni possono essere di 2
tipi. In entrambi i casi, tutti gli stadi analogici di uscita siano essi di un
lettore CD/SACD o di un DAC esterno vengono completamente saltati al fine di non
distruggere il segnale analogico convertito dal digitale

abbinabile a
qualsiasi PCM puro anche a bassa corrente di uscita (1 mA), oppure ai nuovi
convertitori 24/96 o 24/192 con uscita in corrente
supera la
tecnologia I/V ad accoppiamento diretto a trasformatori e stadi di uscita
valvolari nonche' a discreti (normalmente sono degli operazionali
controreazionati come i famosi moduli HDAM)

nessun
amplificatore attivo di tensione in funzione

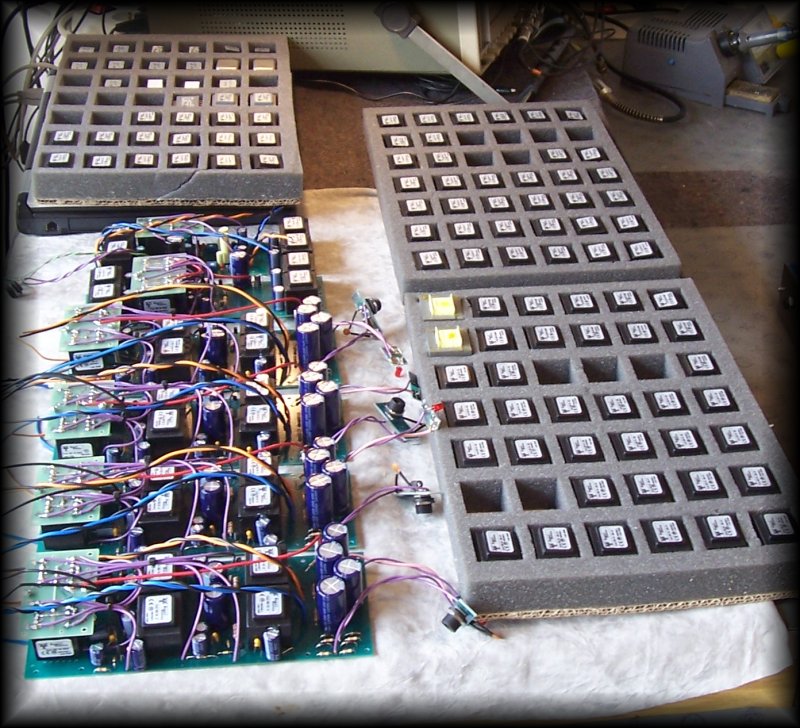

2
nuovi trasformatori di segnale RD 15-4 e/o RD 15-6 in
cascata (guadagno 18 e 20 dB
ciascuno per canale a bassa impedenza di ingresso (15 ohm) e banda passante da
12 a 80 KHz (-1 dB) , che amplificano in tensione ognuno pilotato da un
transistor che lavora in corrente (#) sulla bassissima impedenza di ingresso del
trasformatore

(#)
il circuito pilota in Single Ended utilizzato per pilotare il trasformatore di
segnale, non e' in grado di controllare la corrente che scorre nel carico [non
e' un generatore di corrente]. Il carico (trasformatore) assorbe cio' che
richiede in funzione dell'impedenza che assume in funzione della frequenza. Se
il circuito pilota controllasse la corrente nel carico, funzionerebbe come se
fosse controreazionato.
NESSUN CARICO ATTIVO
sul circuito pilota e nemmeno sulla polarizzazione dello stesso
3 celle PI-GRECO resistive
sull' alimentazione generale
8 celle a PI-GRECO induttive (2 per ogni
singolo stadio pilota inserite su ingresso ed uscita dello stesso)
con tecnologia "a reiezione di segnale
comune" assicurano il massimo disaccoppiamento tra gli stadi a frequenze medie e
medio alte (dove esiste il maggior fastidio all'ascolto)
inoltre 2 celle PI-GRECO resistive
di alimentazione per ogni singolo stadio a valle del relativo pi-greco
induttivo
condensatori al
tantalio e polipropilene

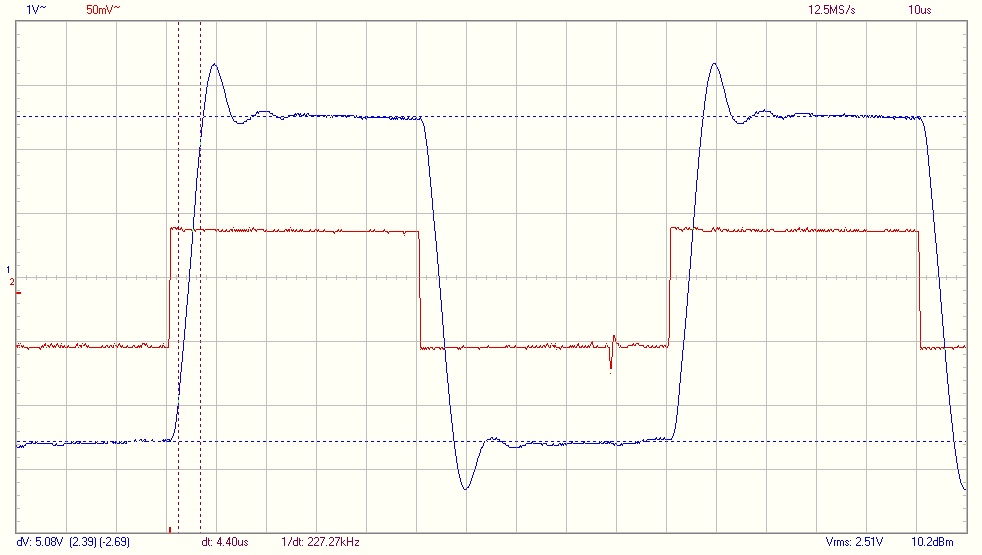

risposta in
frequenza TOTALE: 15 Hz +2 dB / 80 KHz -1 dB con 2,5 Veff di uscita
impedenza di uscita
con carico minimo anche fino a 3 Kohm
tensione massima in
uscita 5 Veff prima di ogni sintomo di distorsione
scheda tarata per
2,5 Veff - tensioni di uscita piu' alte a richiesta
trasformatore di
rete
esterno

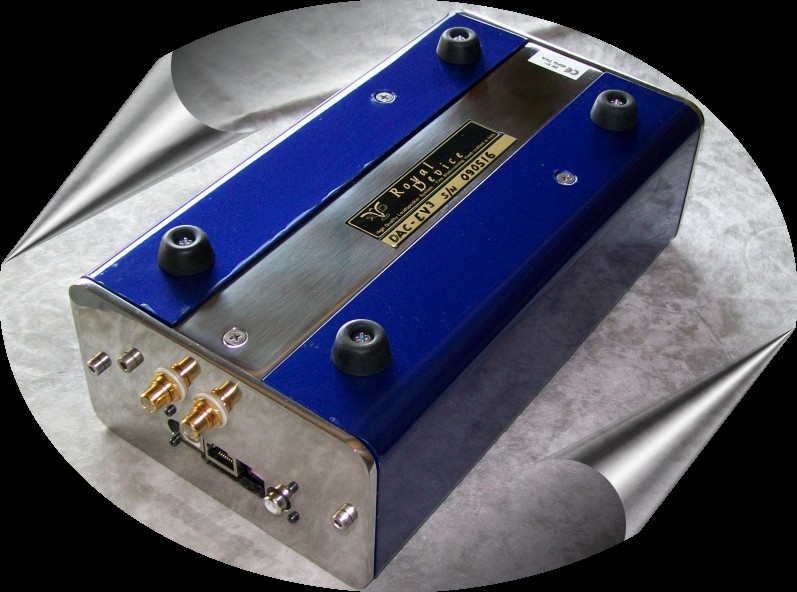

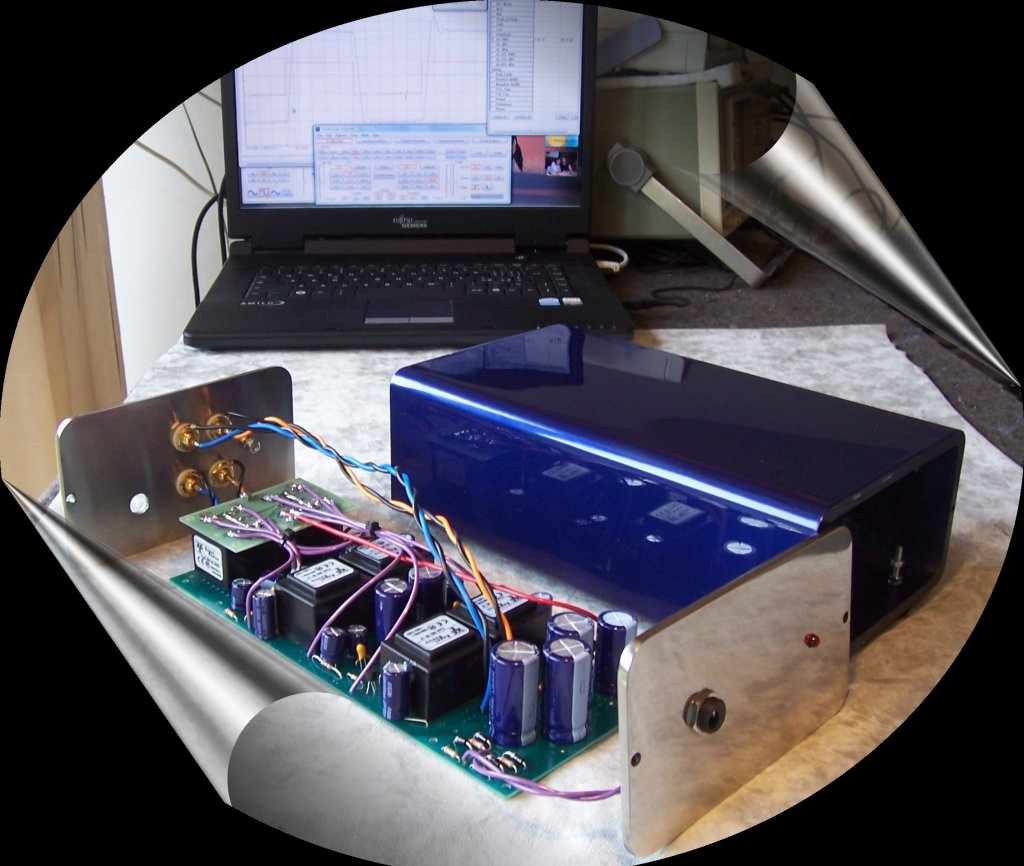

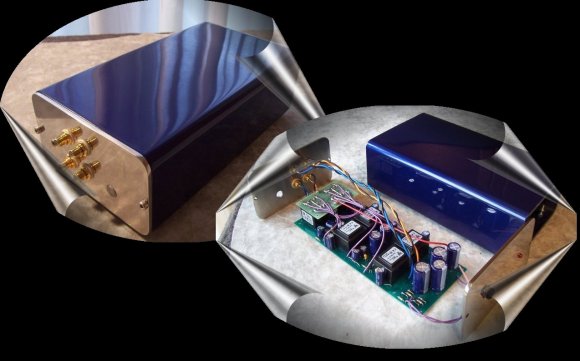

chassis estruso 6,5
mm con frontali in acciaio INOX specchio 4 mm
finitura: vernice
blu STANDARD
(a richiesta
vernice metallizzata o MICALIZZATA o altri colori a richiesta se
disponibili)

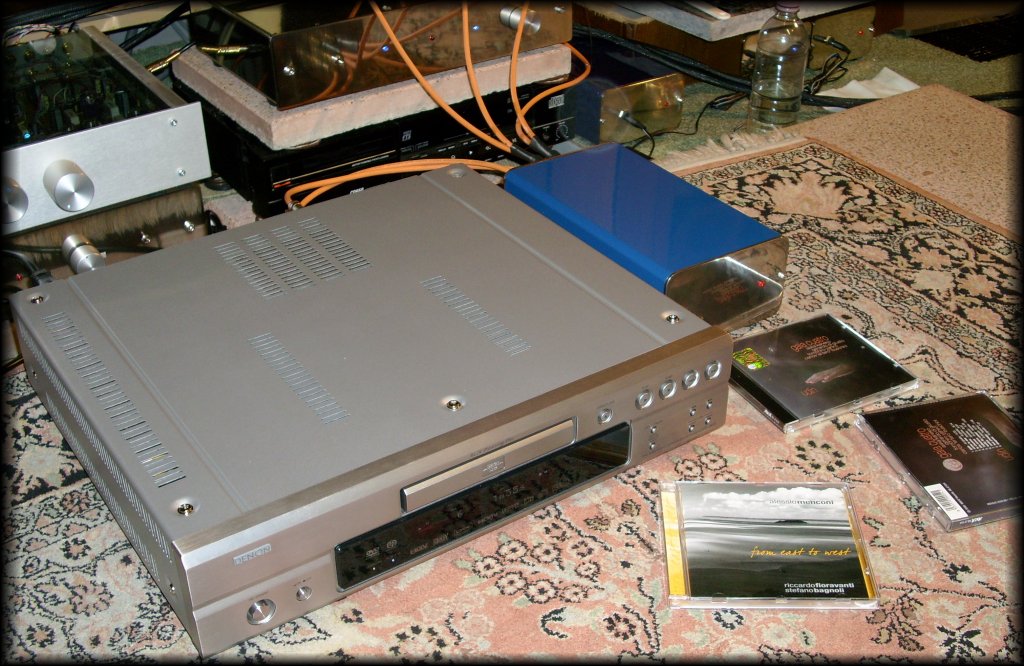

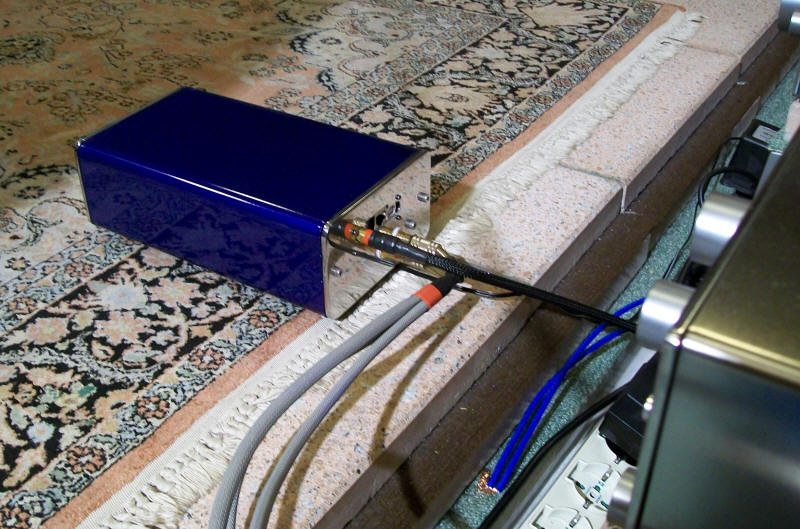

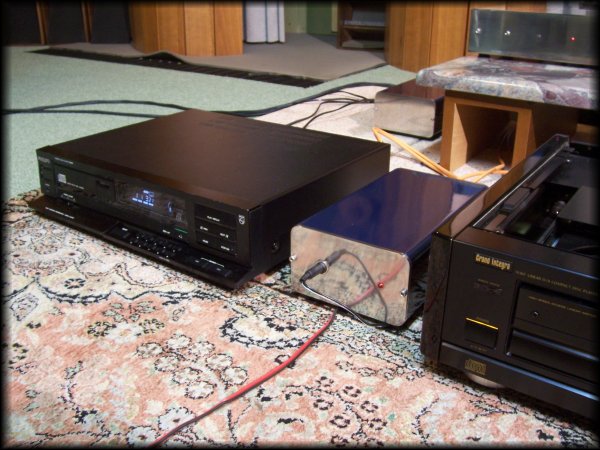

NOTA: nella foto
sopra, vernice BLU micalizzata dello stesso tipo e colore della moto privata del
7 volte campione del mondo italiano di moto (forza Valentino...!!!)
(il costo
di 1 Kg di vernice micalizzata varia da 800 a 1200 euro contro i 120-150 di
quella metallizzata)
Qualcuno ha
asserito che la IT-4 Evoluzione e' TRIDIMENSIONALE

? Che dire allora
della Ev3
?
|
