HORN SUBWOOFER
SUBWOOFER a DOPPIA TROMBA
lo scavo di
oltre 60 metri cubi
SUBWOOFER a DOPPIA TROMBA
Alcuni momenti durante la costruzione
SUBWOOFER a DOPPIA TROMBA: Alcuni momenti durante la costruzione
Le trombe sono state progettate per ottenere un filtro passa
basso molto stretto
SUBWOOFER a DOPPIA TROMBA: solo una
sezione
SUBWOOFER a DOPPIA TROMBA:
due sezioni - vista dall'alto
|
LA TROMBA TOTALE DEL SUBWOOFER
DEVE ESSERE CONSIDERATA COME DI SEGUITO INDICATO
|
|
 |
 |
|
La reale
bocca di uscita della tromba del SUBWOOFER SINISTRO (il canale destro e' lo
stesso) |
|
 |
 |
|
Vista TOTALE DELLA TROMBA (1 canale)
Per la tromba dei SUB devono essere considerate pure le ripiegature dovute
al soffitto, ai muri laterali ed alla parete posteriore come ultima
piegatura della tromba. Sullo spigolo tra le pareti verticali e soffitto
sono montati dei convogliatori curvi in legno (vedi figura laterale),
lo stesso vale negli spigoli agli angoli delle pareti, poi ricoperti di
moquette.
La pressione dell'aria viene controllata da 2 metri di altezza di "cubi" di
lana di roccia incapsulati in fogli di foam da 10 mm. Ogni "cubo" e' di
sezione trapezoidale ed ha una profondita' di circa 0,8-1 metro. Altro
materiale antivibrante tende a soffocare le vibrazioni del piano su cui e'
posizionato il divano. I 2 diffusori Laura al centro della sala sono per la
STEREOFONIA TRIDIMENSIONALE e coadiuvano gli altri 4 diffusori del canale
centrale posizionati dietro i pannelli curvi al centro della sala (vedi
figura seguente segnati con due frecce e la lettera C). Per vedere la
disposizione dall'alto fare click su
VISTA TOTALE DELLA SALA DA SOPRA |
|
 |
 |
|
LO SVILUPPO TOTALE DELLA TROMBA DEI SUB
La lunghezza totale di un canale della tromba risulta circa: 9,3 (sotto il
pavimento) + 2,7 + 6 + 2,5= 20, 5 metri (la lunghezza d'onda piena del 16 Hz
e la mezza lunghezza d'onda dell' 8 Hz). Notare i due diffusori Laura del
canale centrale sx segnati dalla lettera C).
|
|
 |
La
Sala Audio durante il montaggio dei subwoofer
La piu' alta efficienza mai ottenuta senza
distorsione con amplificazione a bassa potenza senza controreazione e
diffusori senza crossover
I canali frontali (LEFT + RIGTH) sono formati
da 8 x
LAURA per canale ( vedi
LAURA) per un totale di 16
diffusori. Questi sono posizionati a coppie uno sopra l'altro in configurazione
d'Appolito.
Prima dell'apertura delle 2 camere di
compressione dei SUB WOOFER poste sotto il pavimento
Sono visibili le 8 X Laura con la tromba centrale
RD Horn senza i pannelli esponenziali di caricamento frontale ( non ancora
montati). Gli 8 X 47 cm WOOFER montati su 2 pannelli da 1 mq cadauno.
E' inoltre visibile il trattamento acustico
eseguito su tutte le pareti e soffitto della sala prima del montaggio delle
tende di rivestimento e copertura.
Montaggio dei woofer nella camera di compressione
delle trombe ed i P.P no F.B usati ai tempi.
Montaggio dei woofer nella camera di compressione
delle trombe
Montaggio e connessione dei woofer nella camera
di compressione
inizio pagina
Siamo all'interno
della camera di compressione. Vista dei 16 woofer montati. (1.0 metro di
profondita' + 20 cm di soletta)

Vista dei woofer di sinistra e di destra

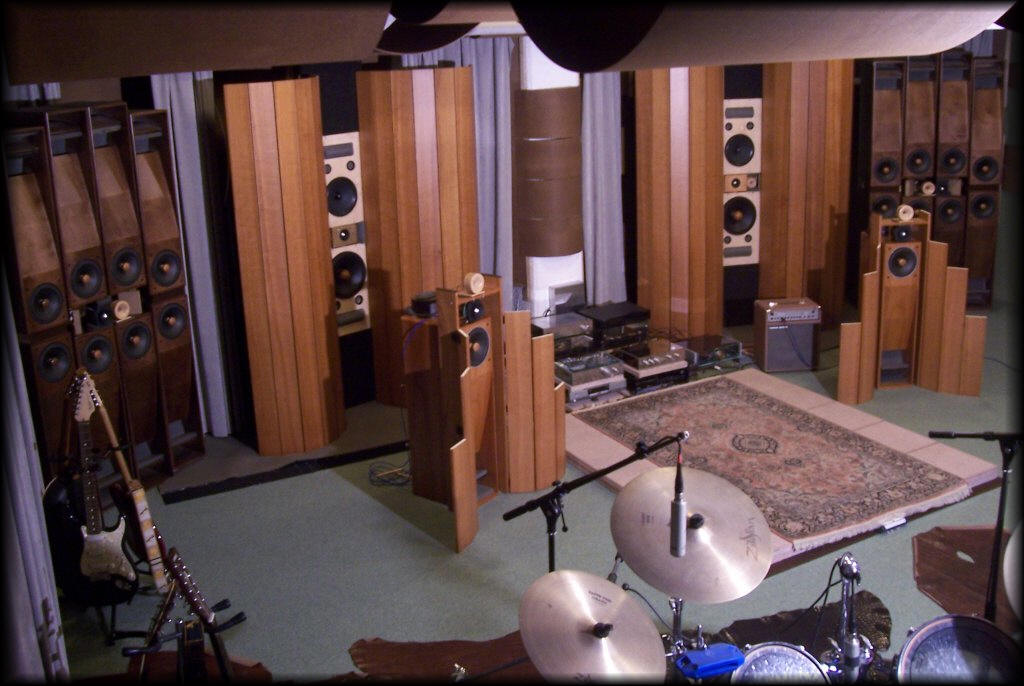

La vista dell'attuale sala audio
la sala e' stata completamente rivista
dal 1-1-2009 e poi ora con AMPLIFICAZIONE VERA nel gennaio 2010
stereofonia tridimensionale su 3 piani
differenti di profondita' (SUB compreso) in sezione aurea
canale centrale con dipoli a baffle
infinito Royal Device (f= 30 Hz) con trombe centrali MIRANDA e LADY
completamente staccate e sospese coadiuvati da coppia di LAURA MK3 avanzate con
trombe MIRANDA e LADY sospese e staccate dal diffusore
i dipoli Royal Device sono costituiti
ciascuno da 2 coni in carta (30 cm e 25 cm) con fungo centrale (efficienza 100
dB), in assetto libero da 30 Hz fino a 5 KHz. Trombe centrali con filtro a fase
assoluta a 24 dB/ottava in relazione di fase con le stesse montate su tutti i
diffusori LAURA MK3 della sala - normalmente utilizzati per amplificare la
chitarra acustica
Il nuovo
PREAMPLIFICATORE e gli "AMPLIFICATORE VERO" 120 della sala audio Royal Device
BLU EYES versione Steel & Glass,
il nuovo preamplificatore della sala audio Royal Device per la STEREOFONIA
TRIDIMENSIONALE su tre piani differenti di profondita' in SEZIONE AUREA tra
loro, in completa bi-amplificazione pura e passiva (nessun crossover elettronico
con controreazione a gogo')- 10 trasformatori di segnale
- 9 celle induttive sull'alimentazione dei Single Ended che pilotano in corrente
a bassa impedenza i trasformatori, gli unici ad amplificare il segnale in
tensione,
tutte uscite bilanciate vere a trasformatori a bassa impedenza. Telecomando su
potenziometro VOLUME motorizzato
cristalli bisellati per il top ed
i fianchi. Cablaggi interni a doppia sezione in rame OFC, esclusivamente in aria
La tecnologia
Royal Device EVOLUZIONE e
BLU POWER ormai
applicata a tutte le elettroniche permette anche il NON SCHERMAGGIO sia dei cavi
che delle elettroniche senza introduzione di ronzii a 50 Hz.
Come detto, la tecnologia
Royal Device EVOLUZIONE
e BLU POWER ormai
applicata a tutte le elettroniche RD permette anche il NON SCHERMAGGIO sia dei
cavi che delle elettroniche senza introduzione di ronzii a 50 Hz. Volendo anche

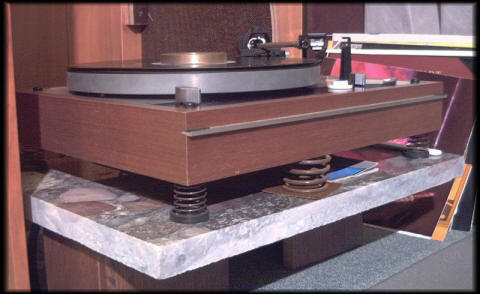

del segnale da 0,07 millivolt
del giradischi...
roba da non credere
|
I due diffusori LAURA in primo piano, sono utilizzati come
canale centrale STEREOFONICO. Posizionati su piani di profondita' in sezione
aurea per la STEREOFONIA TRIDIMENSIONALE. Gli strumenti "prendono
corpo" e le voci, non sono solo come se messi su uno stage, ma hanno anche
un vero "spessore" |
|
Vista del
posizionamento dei diffusori LAURA in modalita' STEREOFONICA TRIDIMENSIONALE.
La vista della posizione dei diffusori (vista da sopra) risulta la seguente
Dove A e' l'ascoltatore. Fatta 1 la
distanza tra il punto A e LF/RF, la distanza tra A e L/R e' 0,618,
mentre la distanza tra A e SUB e' 1,618.
Avevate mai pensato che da sempre le GOLE dei
2 SUB erano
piazzate ad una distanza in sezione aurea con i diffusori FRONTALI (LF/RF)?
NO? Ecco il mistero svelato, dove forumer e ingegneri si sono sempre chiesti
della relazione di fase con i diffusori LF/RF frontali.
Ora, dopo 10 anni, lo sapete anche voi
sentire per credere
Royal Device a stato solido 100+100 WATT. Con filtro subsonico PASSIVO
da 5 a 30 Hz 24 dB/ottava
PREAMPLIFICAZIONE:
PREAMPLIFICATORE
steel & glass PER MULTIAMPLIFICAZIONE
CAVI:
di potenza e di
segnale
di tipo super EPIGENETICO esclusivamente NON SCHERMATI
MONITOR:
1 x ANALIZZATORE di
spettro a 10 ottave Pioneer. usato solo come monitor completamente
disaccoppiato dal segnale amplificato
|
| |
| |
Nella foto l'amplificatore di potenza RDC
da 100 + 100 Watt/ch che pilota i SUB WOOFER
(made by rdc)
inizio pagina
Vista del trattamento anecoico per la
parete posteriore al punto di ascolto (cunei di 1 metro di profondita'
costituiti di lana di roccia ricoperta da foam a celle aperte)

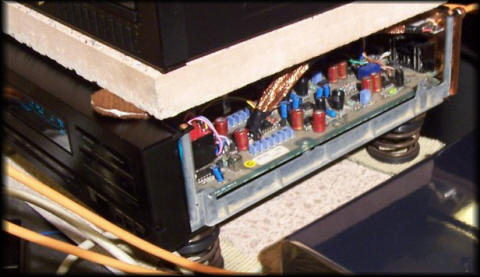

E' visibile il
posizionamento del DVD player (modificato no Feedback su tutti gli stadi di
uscita) ed il proiettore video
inizio pagina
|
 |
|
Vista del punto di ascolto: a 5,8 metri dai diffusori
frontali e centrali |
|
 |
|
La sezione STUDIO di REGISTRAZIONE
 |
|
Sezione Studio di
registrazione (parziale) con TASCAM 244 con dbx + mixer vari |
Sezione Studio di
registrazione con TASCAM TSR8 con dbx + mixer 16 canali |
|
|
|
